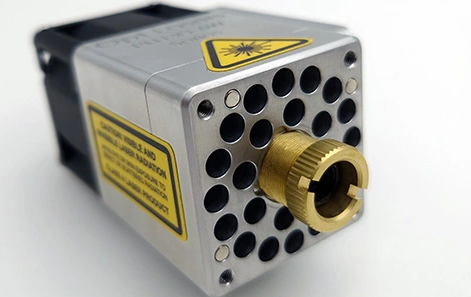

Laser KIT PLH3D-6W-XF+

1406/STE 1406/UNI Zvolte variantu

profesionální výkonná laserová gravírovací a řezací hlava PLH3D 6W XF včetně veškerého příslušenství potřebného k jejímu provozu s vaším CNC systémem či 3D tiskárnou

  • 16 179 Kč 16 479 Kč od 16 179 Kč 480 Kč –2 % 489 Kč –2 % 489 Kč –2 %
    18 995,79 Kč 19 347,90 Kč od 18 995,79 Kč včetně DPH
  • Zvolte variantuSklademSkladem
    Můžeme doručit do: 13.12.2024 13.12.2024
15 699 Kč 15 990 Kč od 15 699 Kč
  • Varianta
Kategorie: ZVÝHODNĚNÉ SESTAVY


PLH3D-6W-XF+ Všestrannost a udržitelnost

PLH3D-6W-XF+ byly vytvořeny jako řada kompaktních a lehkých laserových hlav. Jejich všestrannost umožňuje použití s ​​téměř všemi CNC stroji dostupnými na trhu. Vzhledem k tomu, že jejich velikost a hmotnost (70 – 220 g) byla výrazně snížena, jsou perfektní i pro malé a jemné mechanismy. Vysokorychlostní budič zabudovaný uvnitř laserové hlavy ji chrání před účinky indukčnosti a umožňuje rychlejší zapnutí laserové diody. Nejdůležitější však je, že délka vodiče mezi zdrojem a laserovou hlavou může bez problémů dosáhnout několika metrů.

Laserové hlavy PLH3D-6W-XF+ nevyžadují žádné dodatečné chlazení, díky čemuž jsou ideální pro použití ve strojích vyrobených z kompozitů, dřeva nebo plastu. Díky speciálně upravené optice umožňuje velikost bodu paprsku, která poskytuje velmi vysokou hustotu výkonu, řezat a gravírovat mnoho typů materiálů. Laserové hlavy PLH3D-6W-XF+ jsou skvělou náhradou CO2 CNC laserů a mohou pracovat se speciálními gravírovacími lamináty, laserovými fóliemi a mnoha standardními materiály, jako je dřevo, pryž, karton, látky, kůže, lakovaný/eloxovaný kov. 6W lasery jsou také skvělé pro značení nerezové oceli a titanu.



Vlastnosti a výhody řezací a gravírovací laserové hlavy PLH3D-6W-XF+

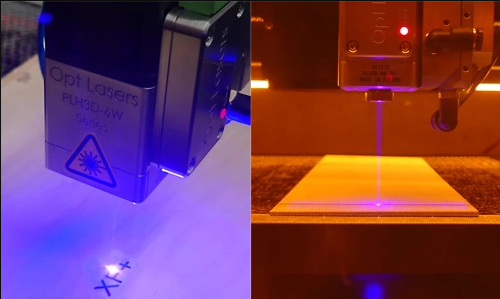

Řezání a gravírování - PLH3D-6W-XF+ modrý laser umožňuje řezat a gravírovat různé materiály jako je dřevo, karton, guma, papír, textil, kůže, plast, balsa, překližka a mnoho dalších, stejně jako značení nerezové oceli, titanu a podtypy oceli s nízkou tepelnou vodivostí. Chcete-li se dozvědět více, podívejte se prosím do naší sekce Návody a články.

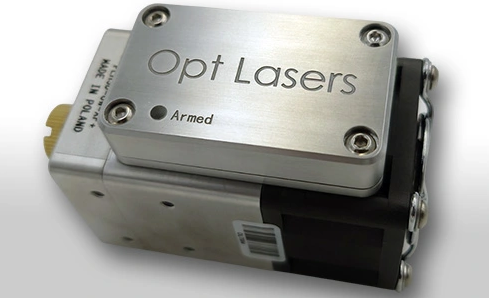

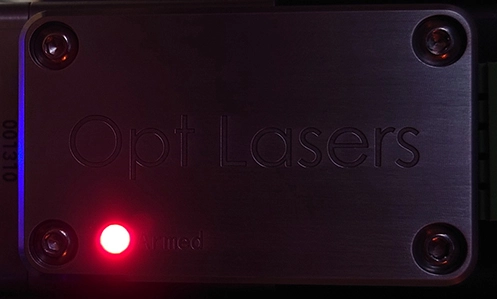

Vylepšená bezpečnost  – Řezací a gravírovací laserová hlava je nyní vybavena indikační LED „Armed“. Kdykoli je hlava gravírovacího laseru připojena ke zdroji napájení, rozsvítí se indikační LED. Kromě toho bude LED indikovat přehřátí v případě, že k němu dojde. Kdykoli okolní teplota prostředí, ve kterém gravírovací laser pracuje v režimu CW, překročí 40⁰C (104⁰F), indikační LED začne blikat. Takové varování znamená, že teplota brzy překročí maximální provozní teplotu. V případě, že okolní teplota dosáhne 45⁰C (113⁰F) a více, indikační LED přestane fungovat a gravírovací laserová hlava se vypne.

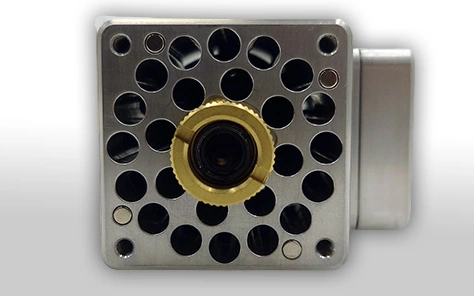

Čočka nastavena výrobcem – gravírovací laserová hlava je dodávána s nainstalovanou čočkou High-Resolution Triplet a upravenou pro zaostření na 60,0 mm (měřeno od přední plochy laserové hlavy k rovině gravírování). Tato ohnisková vzdálenost má dobře optimalizovanou velikost ohniska, která je vhodná pro mnoho aplikací laserového gravírování a řezání. Toto je pro začátek nejlépe optimalizovaná zaostřovací vzdálenost!

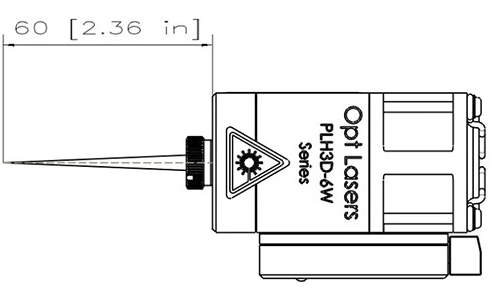

Laserový rytec PLH3D-6W-XF tovární nastavení zaostření



Vylepšené nastavení objektivu a symetrický posun paprsku - Pracovní vzdálenost (zaostření) lze rychle nastavit nebo změnit pomocí přiloženého nastavovače objektivu. Vylepšený nastavovač čočky s pryžovým těsněním je kompatibilní se všemi komerčně dostupnými čočkami M9x0,5, takže otáčení je plynulé a snadné. V některých aplikacích, jako je laserové gravírování dřeva, se doporučuje rozostřit řezací a gravírovací laser o malé množství, aby se dosáhlo symetrického paprsku. To lze provést posunutím laserového rytce dopředu nebo dozadu ve směru šíření paprsku o hodnotu uvedenou v tabulce níže. Pokud tak učiníte, umožní gravírovacímu laseru gravírovat se stejnou tloušťkou čáry ve směru X i Y. Pro některé aplikace, jako je gravírování kovů a řezání laserem, je však maximalizace hustoty výkonu více žádoucí než mít symetrický paprsek. V těchto případech není pro dosažení nejlepšího výkonu rozostření vždy nutné nebo doporučené.
Doporučená změna výšky Z pro optimalizaci tvaru bodu čtvercového paprsku:
PLH3D-6W-XF+: ±4,4 mm (±0,173")

Například laserový rytec PLH3D-6W-XF má z výroby přednastavené zaostření na 60,0 mm od přední části gravírovací laserové hlavy. Nastavení laseru na 64,4 mm nebo 55,6 mm (+/- 4,4 mm od ohniska) umožní laserové hlavě gravírovat se stejnou tloušťkou čáry v obou směrech.



Všestrannost vstupního signálu a přepínač analogového vstupu 5/10 V - vestavěný ovladač umožňuje přijímat různé signály 0 - 5 V analogový signál a 0 - 5 V, 0 - 10 V nebo 0 - 24 V pro signál PWM/TTL. Gravírovací laserová hlava je nyní vybavena přídavným spínačem pro 10V analogový vstup. Modulační vstup 1 řezacího gravírovacího laseru lze změnit z analogového vstupu 0–5 V na analogový vstup 0–10 V. Díky této změně je tento řezací a gravírovací laser ještě všestrannější a kompatibilní s více CNC stroji a 3D tiskárnami. V uživatelské příručce se dozvíte, jak změnit rozsah napětí na modulačním vstupu 1.



Vestavěný ovladač uvnitř hlavy gravírovacího laseru - Opt Lasers je první společností, která integrovala ovladač laserové diody přímo do hlavy řezacího a gravírovacího laseru. Krátké spojení mezi laserovou diodou a budičem zajišťuje lepší ochranu diody, možnost vysokofrekvenční modulace proudu a také eliminuje indukční efekty při zapínání. Na rozdíl od předchozí generace driveru se driver gravírovací laserové diody vyznačuje zvýšenou účinností, produkuje méně hluku a je vyroben z komponent ještě vyšší kvality, což zajišťuje zvýšenou spolehlivost a dlouhou životnost gravírovacího laseru.



Přijímá širokou škálu napájecích zdrojů - 12 - 24 V, integrovaný vysoce účinný DC-DC měnič upravuje vstupní napětí na správné napětí diody. To snižuje množství generovaného tepla a zajišťuje ochranu proti přepětí.



Není vyžadováno žádné další chlazení  24 hodin / 7 dní – Tento lehký gravírovací laser o hmotnosti 220 g (7,8 oz) nevyžaduje žádné další chlazení a může pracovat nepřetržitě 24 hodin každý den. Tělo gravírovacího laseru funguje jako chladič a konstrukce ventilátoru mu umožňuje fungovat jako vzduchová tryska, která chrání čočku před kouřem a zároveň ochlazuje hlavu laseru. Přísné testování na  desítkách  prototypů nám umožnilo optimalizovat tvar chladiče a umožnit účinné chlazení při zachování pozoruhodně kompaktního designu modulu.  odlišný tvar řezacích a gravírovacích laserových hlav poskytuje nejlepší možnou metodu chlazení pro 6W laserovou diodu. Pro nalezení nejlepšího řešení chlazení laserové diody bylo testováno mnoho prototypů. Současná konstrukce umožňuje zahřátí gravírovacího laseru pouze o 2 - 3 stupně Celsia po celé hodině neustálé práce na plný výkon.



Dva typy čoček v ceně  - Trojitá čočka s vysokým rozlišením a nastavovačem čočky má relativně dlouhou efektivní ohniskovou vzdálenost (EFL) 8 mm, což umožňuje zaostřit laserové světlo na malý bod. Všech 6 povrchů čoček je potaženo antireflexní vrstvou (AR) se středem na 450 nm. Obvykle se upřednostňuje pro gravírování tenčí čáry, řezání silnějšího materiálu kvůli snížené konvergenci a divergenci, nebo když je nutná velká vzdálenost mezi řezací a gravírovací laserovou hlavou a rovinou předmětu, který má být ryt.

Vysoce účinná asférická čočka s montáží je navržena tak, aby přenášela co nejvíce energie z laserové diody. Jeho krátká efektivní ohnisková vzdálenost (EFL) 4 mm umožňuje různé pracovní vzdálenosti, ale ohniskové pole je téměř dvakrát větší než u Triplet Lens. Tato čočka by se měla používat pro gravírování silnějších čar do dřeva nebo plastu. Tento typ čoček se používá bez nastavovače čočky, protože je třeba je namontovat blíže k laserové diodě.



Nejsilnější ventilátor dostupný na trhu ve své velikosti  - chlazení není jediná věc, kterou ventilátor dělá - 43 m 3 vzduchu za hodinu (25 CFM) tvoří skvělý systém odvodu kouře. Navíc má ventilátor životnost 70 000 hodin.



Kompatibilní s příslušenstvím pro snadné použití – snadnost práce a bezpečnost jsou pro nás klíčové. Námi vyráběné doplňky jsou nejvyšší kvality, frézované na CNC stroji, díky čemuž je práce snadná a bezpečná. Podívejte se prosím na příslušenství, které jsme připravili pro řadu PLH3D.



OEM přizpůsobení je k dispozici pro výrobce 3D tiskáren a CNC strojů.



Srovnání elektrického designu a životnosti gravírovacích laserů Opt Lasers s konkurencí





Příklady aplikací

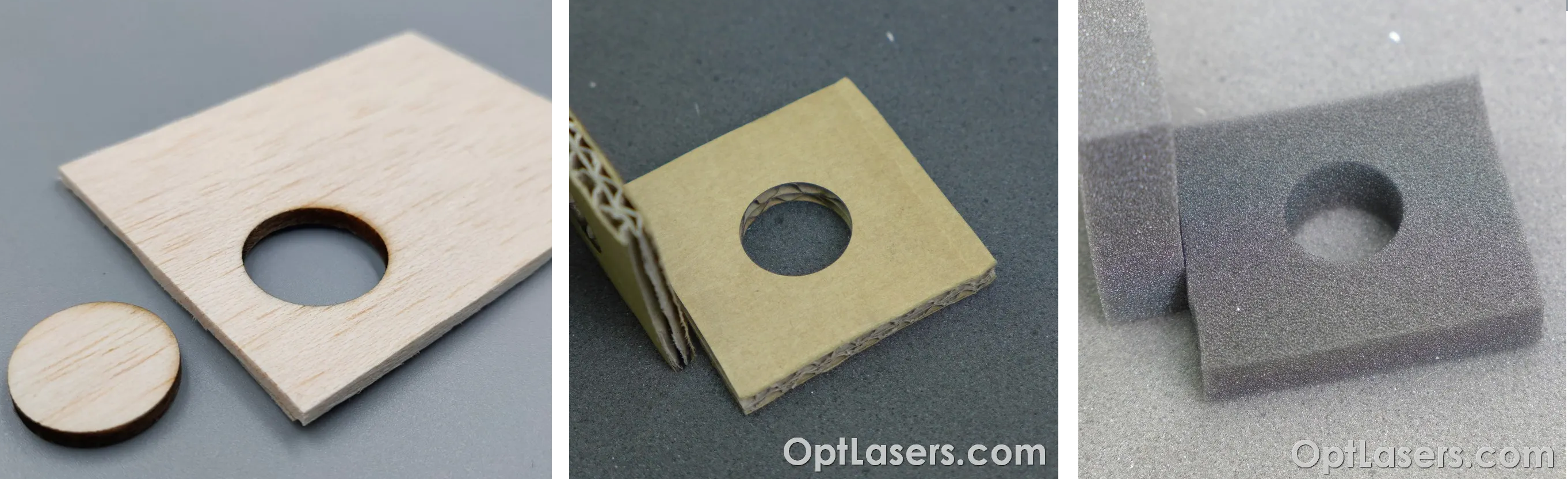

PLH3D-15W Řezání překližky
Březová překližka
Tloušťka Rychlost posuvu Krok
3 mm 5 mm/s 0,6 mm
6 mm 5 mm/s 0,5 mm

Dřevoobrábění - řezání a GRAVÍROVÁNÍ dřeva A MATERIÁLŮ NA JEHO BÁZI

Modré laserové gravírování může vytvořit detailní vzor s oblými hranami a také ztmavit barvu dřeva. Laserové gravírování lze použít k vygravírování loga nebo fotografie, což nelze provést frézovacími bity. S PLH3D-6W můžete laserem gravírovat dřevo a materiály na bázi dřeva, včetně korku, dřevotřísky, překližky, MDF a DVD,  dřevin jako olše, třešeň, javor, lípa, balzy, různé dýhy a další podobné materiály.









Ocelové značení
Materiál Úkon Rychlost posuvu
Eloxovaný hliník značení 50 mm/s
Lakovaná ocel značení 50 mm/s

Gravírování eloxovaného hliníku a lakovaných kovů

Modré laserové gravírování může vytvořit detailní vzor s oblými hranami a také ztmavit barvu dřeva. Laserové gravírování lze použít k gravírování loga nebo fotografie, což nelze provést frézovacími bity. S PLH3D-6W můžete laserem gravírovat dřevo a materiály na bázi dřeva, včetně korku, dřevotřísky, dřevotřísky, olše, třešně, javoru, MDF, lipového dřeva, balzy, dýhy, dřevovláknitých desek střední hustoty a dřevovláknitých desek s vysokou hustotou.

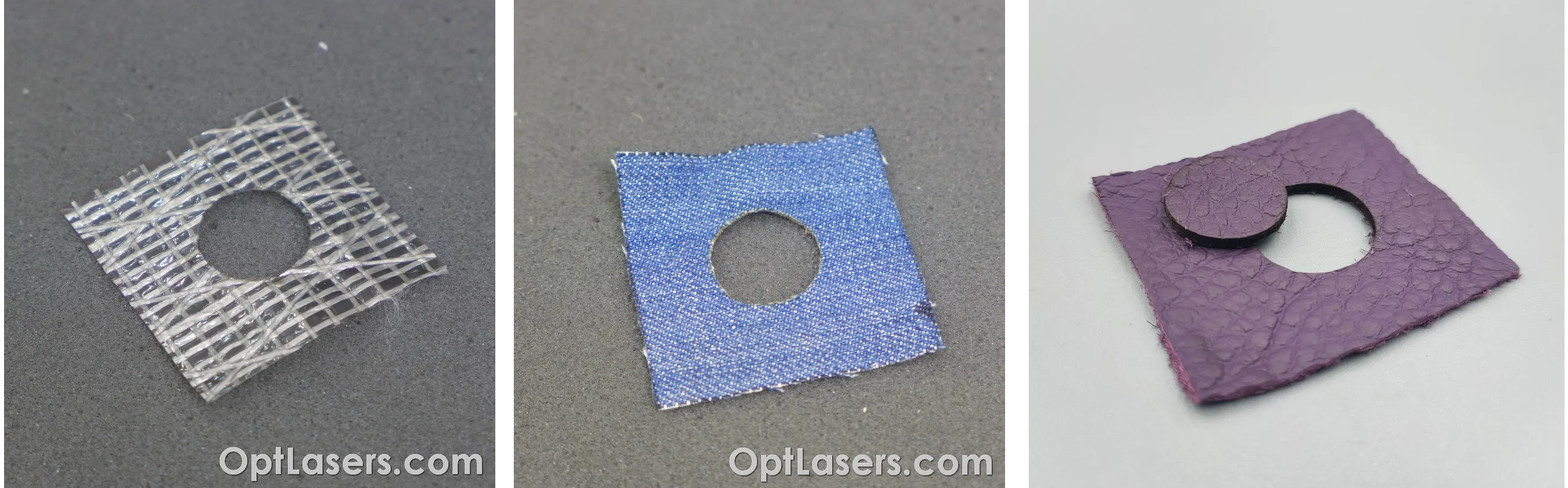

Laserové řezání tkaniny s lasery PLH3D od Opt Lasers Grav
Materiál Tloušťka Rychlost posuvu
Polyester 0,4 mm 40 mm/s
Džíny 0,5 mm 8 mm/s
Kůže 1,5 mm 30 mm/s
Guma 0,5 mm 15 mm/s

Řezání textilií a tenkých syntetických materiálů

Vysoká absorpce modrého laserového světla u mnoha materiálů umožňuje rychlé řezání bez poškození ochranných vrstev používaných při řezání textilu. Řezání a gravírování modrým laserem jsou vhodné pro různé druhy textilií včetně Cordury™, Alcantary, plsti, nylonu 1080 denier, džínů, bavlny s krátkými střižovými vlákny, vlny, tartanu, fleecu, bílého polyesteru, softshellu, hedvábí, krajky a lnu. Vysoká hustota výkonu umožňuje laserové řezání textilií s přízí vyztuženou uhlíkem a přízí vyztuženou nylonem i bílých textilií. Mnoho robustních materiálů používaných při výrobě stanů, draků a tašek lze řezat rychlostí 60 mm/s.




Galerie dalších aplikací PLH3D-6W-XF+

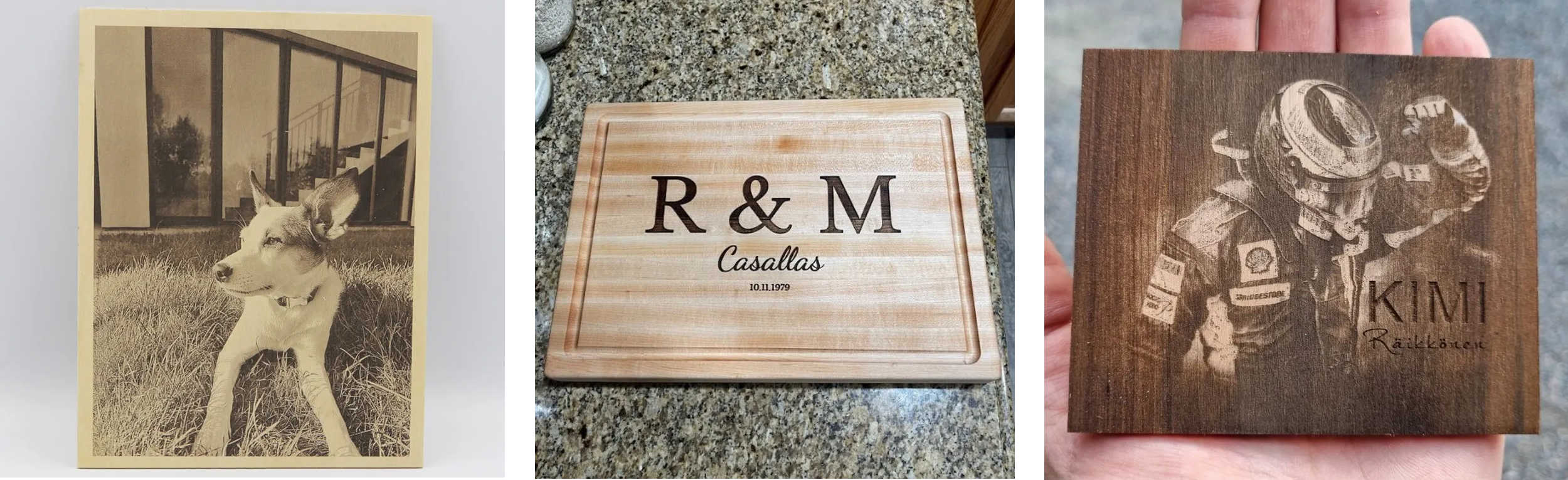

 GRAVÍROVÁNÍ DŘEVA A MATERIÁLŮ NA JEHO BÁZI

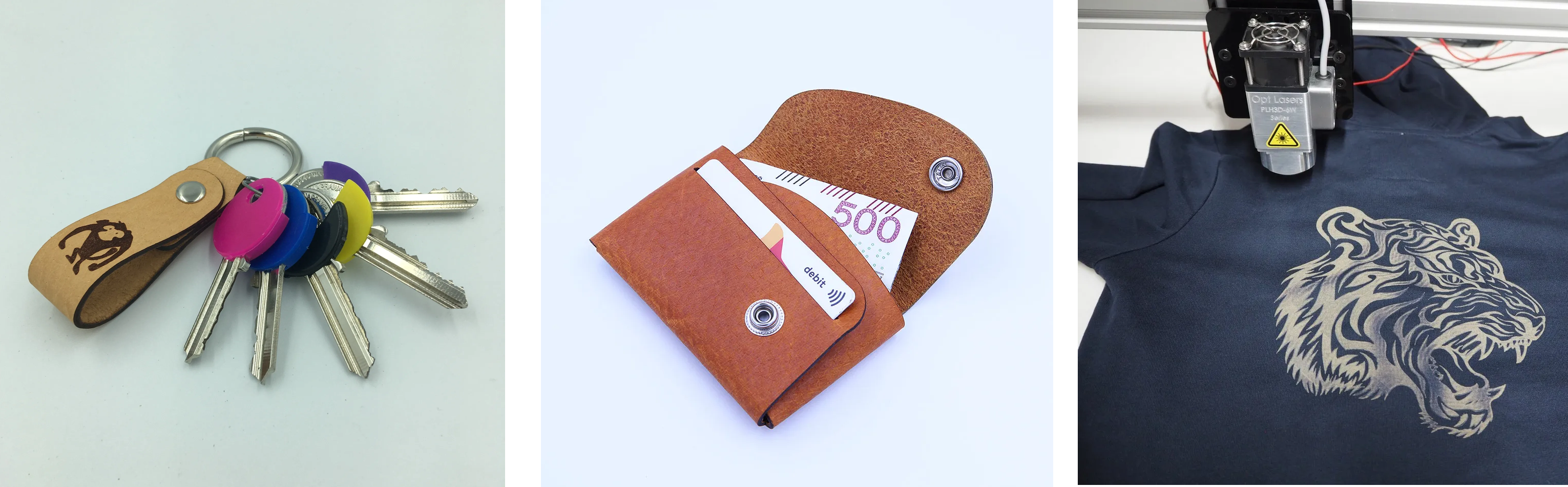

 GRAVÍROVÁNÍ A ŘEZÁNÍ KŮŽE A TEXTILNÍCH MATERIÁLŮ





DALŠÍ APLIKACE








Zabudovaný ovladač laserové diody od Opt Lasers – srdce laserové hlavy

Opt Lasers je také výrobcem ovladačů laserových diod. Díky našim dlouholetým zkušenostem jsme vytvořili velmi účinný ovladač s nízkou spotřebou energie a nízkou produkcí tepla. Navíc je to nejrychlejší specializovaný ovladač gravírovacího laseru dostupný na trhu, který přijímá signály až do 30 kHz. Použití 6W řezacího a gravírovacího laseru při vysoké rychlosti již není problém při gravírování malých detailů nebo otáčení malých poloměrů, protože ovladač gravírovacího laseru je schopen číst všechny potřebné signály.

CNC řadiče jsou schopny vysílat modulační signály velkou rychlostí, proto pro ně 30 kHz není problém. To je důvod, proč je vysokorychlostní ovladač v takovém zařízení nutností. Ovladač je schopen přečíst 30 000 instrukcí každou sekundu, což zvyšuje přesnost a rozlišení, pokud jde o řízení výkonu. Maximální proud driveru je také 6 A, takže jeho použití s ​​hodnotou 3 - 4 A zajišťuje offset a dlouhou životnost driveru.

Ovladač laserové diody s vysokým výkonem a vysokofrekvenčním proudem

  • Maximální výstupní proud: 5 A
  • Typický výstupní proud: 3-3,5 A
  • Vstupní napětí 12-24V
  • Integrovaný mikrokontrolér pro tep. měření a měkký start
  • Systém tepelné ochrany: 45 °C  1
  • Měkký start pro ochranu diod
  • Ochrana před elektrostatickým výbojem (ESD).
  • Ochrana proti zpětnému napětí
  • Nadproudová ochrana
  • Kompaktní velikost a 90% účinnost
  • Režim CW a režim ovládání vstupu
  • PWM/TTL a analogové vstupy
  • Šířka modulačního pásma 0-30 kHz



TechnickÁ specifikace


Řada PLH3D-6W
Optický výkon laserové diody 6W
Rozměry laserové hlavy (D x Š x V) 40 x 55 x 78 (105) mm
(1,6 x 1,7 x 3,1 (5,9) palce)
Hmotnost laserové hlavy, typ. 220 g (7,76 oz.)
Průtok ventilátoru 43 m3/h (25 CFM)
Hluk ventilátoru 58 dBA
Vzor montážních otvorů 4 otvory, 24 x 15 mm
(0,94 x 0,59 palce)
Typ montážního otvoru M3 x 0,5 x 4,5 mm
Max. Teplota okolí 45 °C (113 °F)
Modulační vstupy 2
Modulační vstup 1 Analogový/TTL/PWM,
0–5 V
Modulační vstup 2 TTL/PWM 0 – 24 V
Doporučená základní frekvence PWM 5 – 10 kHz
Max. Modulační šířka pásma 30 kHz
Vstupní impedance 1 a 2 >1 k-Ω
Napětí napájecí jednotky 12-24V
12 V napájecí zdroj Min. Aktuální 2,5 A
Zdroj 24 V Min. Aktuální 1,25 A
Max. Spotřeba energie 30 W



    PŘEDNOSTI



    profesionální laserová hlava použitelná i pro průmyslové aplikace.

    robustní design

    možnost zaostřit(měnit) ohniskovou vzdálenost.

    funkce Soft-start

    Indikační LED diody- připojení k napájení, aktivace, laser v provozu

    integrovaná řídí elektronika

    dvojice programovatelných vstupů

    dva výstupy pro bezpečnostní signál (bezpečnostní klíč, E-Stop)

    automatické vypnutí po deaktivaci laseru

    jednosekundový test

    klíč pro zabránění spuštění jednotky neoprávněným personálem

    kvalitně zpracované hliníkové šasi

    jednotlačítkový systém (aktivace, test a nastavení režimů povolení)

    Všechny vstupní vodiče jsou pro snadné použití označeny štítkem.

    Možnosti řízení: Analogová modulace 0-5 V; Analogová modulace 0-10 V; Modulace TTL / PWM 0-5 V; Modulace TTL / PWM 0 - 10 V; Modulace TTL / PWM 0-24 V; Nízká TTL / PWM



    OBSAH DODÁVKY



    Varianta STEPCRAFT:

    napájecí adaptér

    řídící jednotka

    kabel laserová hlava- řídící jednotka

    laserová jednotka PLH3D 6W XF+

    výškově nastavitelná tryska/upínací adaptér D43mm

    kabel řídící jednotka-CNC Stepcraft

    ochranné brýle





    Varianta Univerzál:

    napájecí adaptér

    řídící jednotka

    kabel laserová hlava- řídící jednotka

    kabel řídící jednotka-CNC

    upínací adaptér univerzál

    laserová jednotka PLH3D 6W XF+

    ochranné brýle



    DOPORUČENÁ VÝBAVA

    (není součástí dodávky)



    magnetická dokovací stanice

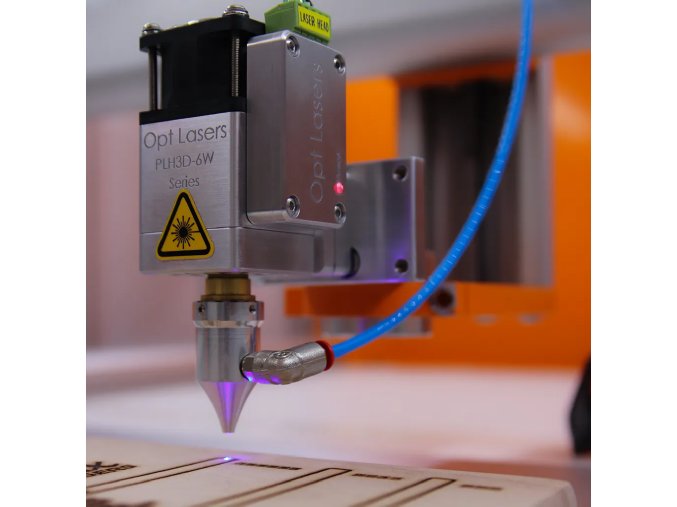

    air-assist ofuková tryska





    DOKUMENTACE





    Opt Lasers PLH3D 6W XF+ Návod k obsluze

    Manuál řídící jednotka PLH3D

    Průvodce rychlým nastavením pro použití s CNC systémem Stepcraft

    ukázka řezání překližky
