Laserová hlava PLH3D XT8 45W
Popis
Světová laserová hlava č. 1 PLH3D-XT8 v kompletních sadách pro upgrade laseru Plug & Play pro všechny CNC stroje:
Vyberte si nejlepší řešení pro svůj CNC stroj s laserovou sadou Hyper-Performance XT8 Universal CNC. Tato komplexní sada pocházející přímo od lídra na trhu (a výrobce) laserových hlav obsahuje nejpůsobivější a nejpokročilejší laserovou hlavu na trhu.
Obsahuje také všechny základní komponenty, jako jsou laserové ochranné brýle, PLH3D-CNC adaptér Pro a univerzální hliníkový držák pro snadnou integraci s CNC stroji. Dále je stavebnice vybavena univerzálním signálovým kabelem, signálovými vodiči a napájecím zdrojem, což zajišťuje univerzální kompatibilitu s jakýmkoliv CNC ovladačem. Důvěřujte tomu nejlepšímu – tato sada je váš balíček typu vše v jednom Plug&Play, který poskytuje špičkový výkon a zaručuje bezproblémové připojení k Vašemu CNC.
Laserová hlava PLH3D-XT8 představuje revoluci v odvětví laserového řezání a gravírování a zastiňuje nejpopulárnější CO2 lasery nejen ve výkonu, ale také v energetické účinnosti. Pokud jde o spotřebu energie, zatímco CO2 laser spotřebuje přibližně 650 W k dodání stejného množství energie, modrý laser jako PLH3D-XT8 vyžaduje pouze přibližně 200 W. Kromě toho 45W výkon PLH3D-XT8 nejen překonává typické 40W CO2 lasery, ale také demonstruje vedoucí postavení společnosti Opt Lasers na trhu ve výrobě laserových hlav. Pečlivý design a konstrukce PLH3D-XT8 společnosti Opt Lasers zaručují vynikající výkon a spolehlivost.
Velikost laserového bodu PLH3D-XT8 je pod 200 um, což mu umožňuje dosáhnout extrémně přesných detailů a je během provozu jasně viditelné. Tato přesnost v kombinaci s její schopností bez námahy řezat materiály, jako je 15 mm dřevo, staví PLH3D-XT8 jako nejrychlejší laserovou hlavu ve své třídě, vhodnou jak pro složité umělecké práce, tak pro robustní průmyslové aplikace. PLH3D-XT8 v podstatě představuje významný pokrok v laserové technologii, nabízí bezkonkurenční výkon, vynikající energetickou účinnost a schopnost vysoce detailní práce, díky čemuž je ideální pro širokou škálu potřeb řezání a gravírování.
- Bezkonkurenční 45W maximálního optického výkonu, nový standard výkonu a výkonu laserové hlavy.
- Úzký zářez pro minimální ztráty materiálu díky těsnému paprsku a vynikající hloubce zaostření.
- Vynikající účinnost řezání díky nastavitelné tvarově evoluční vzduchové asistenční trysce integrované do laserové hlavy.
- Optimalizováno pro všestrannost: Vyberte si vysokorychlostní řezání nebo detailní gravírování se dvěma provozními režimy.
- Zažijte ultrarychlý výkon a zvýšenou bezpečnost s integrovaným ovladačem laserové diody a bezpečnostní elektronikou.
- Zvýšená bezpečnost během provozu s aktivovaným LED indikátorem.
- Optimální chlazení díky špičkovému ventilátoru s průtokem vzduchu 92 m³/h (52 CFM).
- Pevné hliníkové držáky pro bezpečnou a spolehlivou instalaci, eliminující skryté náklady.
- Odolný a snadno čistitelný kryt z eloxovaného hliníku pro dlouhodobé používání.
- Vyhovuje FDA a EU a zajišťuje bezpečnost a kvalitu s adaptérem PLH3D-CNC.

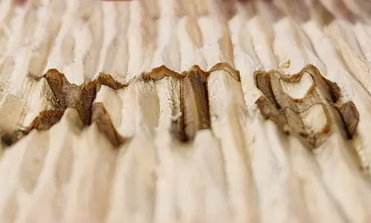

Vynikající hloubka zaostření bez potíží s nastavením výšky – Rozlučte se s problémy práce s nerovnými, ohnutými nebo drsnými povrchy. Laserová hlava PLH3D-XT8 se svou pozoruhodnou hloubkou zaostření a rozšířeným pásem paprsku je jedinečně zběhlá ve zvládání nerovností povrchu. To znamená konzistentní, efektivní laserové zpracování na zakřivených i plochých površích bez nutnosti neustálého nastavování nebo vyrovnávání. Kromě toho XT8 dosahuje vysokého výkonu v jednoprůchodovém řezání, srovnatelného s víceprůchodovými metodami s nastavením osy Z, což z něj činí perfektní volbu pro uživatele, kteří oceňují efektivitu a kvalitu v přímém a méně praktickém přístupu.

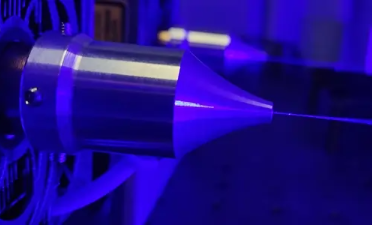

Integrovaná a nastavitelná tryska Air-Asist PLH3D-XT8 - PLH3D-XT8 je vybavena pokročilou vestavěnou nastavitelnou tryskou Air-Asist pro optimální nastavení jak při gravírování tenkých materiálů, tak při efektivním řezání tlustého materiálu. Jeho patentovaný design výrazně zlepšuje proces řezání odstraněním nečistot, zachováním čistoty a až šestinásobným zrychlením řezání. Tvarově proměnlivá tryska zajišťuje rovnoměrné rozložení tlaku, minimalizuje zpětné nasávání odpadu a vyrovnává proud horkého vzduchu s laserovým paprskem. Toto přesné řízení proudění vzduchu nejen zvyšuje účinnost řezání, ale také snižuje riziko poškození způsobeného teplem. Tryska Air-Asist PLH3D-XT8 je příkladem naší oddanosti pokročilým, účinným a přesným laserovým řešením.

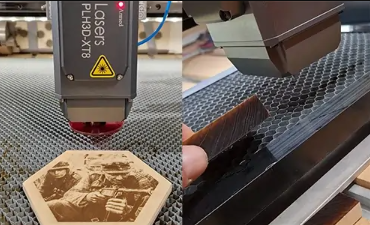

Dva provozní režimy pro gravírování ve stupních šedi a režimy plného řezání - Laserová hlava PLH3D-XT8 nabízí dva režimy výkonu: 50 % pro gravírování ve stupních šedi a 100 % pro vysokorychlostní černobílé gravírování a efektivní řezání. Režim 50 % s použitím přibližně 0–20 W je ideální pro detailní práci ve stupních šedi a poskytuje přesnost při vykreslování odstínů. 100% režim vyniká rychlým řezáním i přes silnější materiály a dosahuje čistých řezů v jediném průchodu bez obětování kvality. Využívá všechny laserové diody pro provoz s plnou kapacitou, vhodný pro úkoly s vysokým výkonem, přičemž stále podporuje širokou škálu variací signálu PWM pro všestrannost ve stupních šedi. Díky této přizpůsobivosti je PLH3D-XT8 ideální pro různé materiály a aplikace, od jemného gravírování až po efektivní řezání silných materiálů.

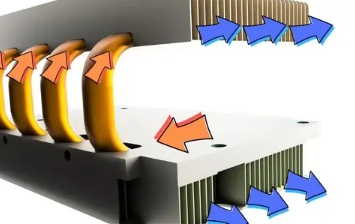

Chladič s měděnou trubkou: Konečné řešení pro účinné chlazení – Technologie chladiče s měděnou trubkou použitá v našich systémech představuje vrchol účinnosti chlazení. Tato pokročilá technologie využívá speciální plyn, který rychle mění fázi, což umožňuje rychlou absorpci a přenos tepla. Teplo je efektivně přenášeno ze zdroje do přídavného chladiče, což zajišťuje optimální chladicí výkon. Tato metoda je nejen vysoce účinná, ale také zvyšuje celkovou stabilitu a životnost zařízení tím, že udržuje trvale nižší provozní teplotu.
Laserová hlava PLH3D-XT8 je vybavena signalizační LED, která indikuje, kdy je jednotka odjištěna a připravena. Tato LED je kritickým bezpečnostním prvkem, který signalizuje, že laser se aktivuje po přijetí modulačního signálu. Zvyšuje provozní bezpečnost tím, že zajišťuje, aby si uživatelé byli vědomi stavu aktivace laseru. LED dioda také slouží jako indikátor přehřátí: bliká, pokud okolní teplota překročí 40 °C (104 °F) a vypne laserovou hlavu při teplotách 45 °C (113 °F) nebo vyšších, což zajišťuje bezpečnost i správnou teplotu řízení.Chlazení, odolnost a styl: Špičkový kryt laserové hlavy PLH3D-XT8 – Laserová hlava PLH3D-XT8 obsahuje vestavěný filtr ventilátoru, který výrazně snižuje hromadění nečistot a zabraňuje pronikání větších nečistot do jednotky. Kromě ochranné role přispívá tento filtr také ke snížení hluku, díky čemuž je chod ventilátoru tišší. Chrání před olejem a jinými nečistotami a zároveň zjednodušuje údržbu. Pravidelné čištění filtru je nezbytné pro optimální výkon a jeho konstrukce umožňuje snadný přístup a umožňuje rychlou údržbu bez použití nářadí.Vysoce účinný optický systém - Kombinace paprsků z více diod není snadný úkol. Pokud optické ztráty dosahují několika wattů, laserová hlava dlouho nevydrží. Opt Lasers zajišťuje, že celý optický systém pracuje s vysokou účinností. Výsledkem je, že naše laserové hlavy, vybavené 8 diodami, každá s výkonem 6W, poskytují celkový optický výkon až 45W, zatímco konkurence je nucena tlačit laserové diody na 7W, jen aby dosáhla ještě méně.Nejsilnější ventilátor dostupný na trhu ve své velikosti - Chlazení není jediná věc, kterou ventilátor dělá - pohybuje 92 m 3 vzduchu za hodinu (52 CFM), což poskytuje skvělý systém odvodu kouře.Superrychlý vestavěný ovladač pro bezkonkurenční výkon – Opt Lasers vede v inovacích integrací superrychlého ovladače laserové diody přímo do řezací a gravírovací laserové hlavy, což znamená významný pokrok v technologii. Těsná blízkost laserové diody k budiči nejen zajišťuje zvýšenou ochranu laserové diody, ale také umožňuje modulaci vysokofrekvenčního proudu. Tato schopnost je nezbytná nejen pro dosažení přesných a rychlých výsledků gravírování, ale také pro přesnou reprodukci odstínů šedé. Tato konstrukce navíc účinně eliminuje efekty indukčnosti, které se obvykle vyskytují během zapínání, čímž se zvyšuje výkon i spolehlivost.Bezproblémová instalace pro OEM aplikace - Laserová hlava PLH3D-XT8 je navržena se zaměřením na snadnou integraci, zejména pro OEM aplikace. Vyznačuje se přístupným, ale chráněným šroubovým připojením, což zjednodušuje proces instalace. Tento promyšleně navržený konektor se snadno připojuje a zajišťuje bezproblémové nastavení. Jeho strategické umístění pod krytem jej navíc během provozu chrání před prachem a nečistotami.OEM přizpůsobení je k dispozici pro výrobce 3D tiskáren a CNC strojů.
- Zvyšte svou bezpečnost pomocí našich 450 nm laserových bezpečnostních brýlí s hodnocením CE.
- Nabídněte 50% propustnost viditelného světla pro jasnou viditelnost.
- Hodnocení vysoké optické hustoty (OD) 7+ v rozsahu 190 nm až 540 nm.
- Účinně snižte potenciální poškození difúzně odraženým laserovým zářením.
- Poskytněte významnou vrstvu ochrany proti vystavení modrému laseru.
- Všechny potřebné kabely pro bezproblémové připojení.
- Kompatibilní s mezinárodními prodejnami (USA, AU a Evropa).
- Vysoce kvalitní a nehlučný napájecí zdroj.
- Navrženo pro zjednodušení nastavení a vylepšení uživatelského zážitku pomocí sady Opt Lasers Kit.
- Vyhněte se skrytým nákladům.
Galerie aplikací PLH3D-XT8
Opt Lasers vede v inovacích tím, že jako první integruje superrychlý ovladač laserové diody přímo do řezací a gravírovací laserové hlavy. Vestavěný driver, srdce laserové hlavy, zajišťuje zvýšenou ochranu laserové diody. Jako výrobce ovladačů laserových diod využila společnost Opt Lasers dlouholeté zkušenosti k vytvoření vysoce účinného ovladače s nízkou spotřebou energie a minimální produkcí tepla. Díky tomu je možné používat řezací a gravírovací lasery při vysokých rychlostech, a to i pro malé detaily nebo zatáčky s úzkým poloměrem, díky schopnosti řidiče rychle zpracovat všechny potřebné signály. Navíc s maximálním proudem driveru 6A, provoz na 3-4A zajišťuje dlouhou životnost a spolehlivost a poskytuje kompenzaci pro prodlouženou životnost driveru.
Maximální výstupní proud: 6A- Typický výstupní proud: 3-4 A
- Vstupní napětí 24V
- Integrovaný mikrokontrolér pro tep. měření a měkký start
- Systém tepelné ochrany: 45 °C
- Měkký start pro ochranu diod
- Ochrana před elektrostatickým výbojem (ESD).
- Ochrana proti zpětnému napětí
- Nadproudová ochrana
- Kompaktní velikost a 90% účinnost
- Režim CW a režim ovládání vstupu
- PWM/TTL vstup
- Stavový výstup (5V = OK) vstup
- Šířka modulačního pásma 0-30 kHz
| PLH3D-XT8 | |
|---|---|
| Maximální optický výkon | 45 W |
| Rozměry laserové hlavy (D x Š x V) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 palce) |
| Hmotnost laserové hlavy, typ. | 1050 g (2,31 lb.) S LaserDock: 1230 g (2,71 lb.) |
| Průtok ventilátoru | 92 m3/h (53 CFM) |
| Hluk ventilátoru | 58 dBA |
| Vzor montážních otvorů | 5 x 4 otvory, 24 x 15 mm (0,94 x 0,59 palce) |
| Typ montážního otvoru | M3 x 0,5 x 3 mm |
| Max. Teplota okolí | 40 °C (104 °F) |
| Modulační vstup | PWM/TTL, 0–24 V |
| Doporučená základní frekvence PWM | 1 – 5 kHz |
| Max. Modulační šířka pásma | 30 kHz |
| Modulační vstupní impedance | >1 kΩ |
| Napětí napEjecí jednotky | 24 V |
| Zdroj 24 V Min. Aktuální | 8 A |
| Maximální spotřeba energie | 170 W |
| Materiál | Typ operace | Tloušťka | Rychlost | Výkon laseru | Passy |
|---|---|---|---|---|---|
| Dřevo | Rytina | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Rytina | N/A | 70 mm/s (165 palců/min) | 20 % | 1 | |
| Překližka | Rytina | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Řezání | 3 mm (0,118") | 22,5 mm/s (53,1 palce/min) | 100% | 1 | |
| Řezání | 4 mm (0,157") | 12 mm/s (28 palců/min) | 100% | 1 | |
| Řezání | 6 mm (0,236") | 6 mm/s (14 palců/min) | 100% | 1 | |
| Řezání | 10 mm (0,394") | 3 mm/s (7 palců/min) | 100% | 1 | |
| Dřevovláknitá deska s vysokou hustotou (HDF) |
Rytina | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Řezání | 3 mm (0,118") | 12 mm/s (28 palců/min) | 100% | 1 | |
| Dřevovláknitá deska střední hustoty (MDF) |
Rytina | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Řezání | 7,5 mm (0,295") | 4 mm/s (9,4 palce/min) | 100% | 1 | |
| Balsa | Rytina | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Řezání | 12 mm (0,472") | 40 mm/s (94 palců/min) | 100% | 2 | |
| Borové dřevo | Rytina | N/A | 350 mm/s (827 palců/min) | 100% | 1 |
| Řezání | 15 mm (0,591") | 3 mm/s (7 palců/min) | 100% | 1 | |
| Veg-Tan Top-Grain vepřová kůže |
Rytina | N/A | 3000 mm/s (7090 palců/min) | 100% | 1 |
| Rytina | N/A | 60 mm/s (142 palců/min) | 2 % | 1 | |
| Řezání | 2 mm (0,079") | 50 mm/s (118 palců/min) | 100% | 1 | |
Tvrdá celozrnná hovězí kůže Veg-Tan |
Rytina | N/A | 3000 mm/s (7090 palců/min) | 100% | 1 |
| Rytina | N/A | 60 mm/s (142 palců/min) | 2 % | 1 | |
| Řezání | 4 mm (0,157") | 18 mm/s (42,5 palce/min) | 100% | 1 | |
| PU (polyuretan) umělá kůže | Řezání | 2 mm (0,079") | 50 mm/s (118 palců/min) | 100% | 1 |
| Bílý mramor | (hluboké) rytí | N/A | 52 mm/s (120 palců/min) | 100% | 1 |
| Břidlice | Rytina | N/A | 140 mm/s (330 palců/min) | 100% | 1 |
| Černý akryl | Řezání | 2 mm (0,079") | 7 mm/s (17 palců/min) | 100% | 1 |
| Řezání | 5 mm (0,197") | 6 mm/s (14 palců/min) | 100% | 3 | |
| Řezání | 10 mm (0,394") | 6 mm/s (14 palců/min) | 100% | 4 | |
| Oranžový průhledný akryl | Rytina | N/A | 220 mm/s (520 palců/min) | 5 % | 1 |
| Červený akryl | Řezání | 2 mm (0,079") | 4,2 mm/s (9,9 palce/min) | 100% | 1 |
| Zelený akryl | Řezání | 2 mm (0,079") | 2,8 mm/s (6,6 palce/min) | 100% | 1 |
| Bavlna | Rytina | N/A | 180 mm/s (425 palců/min) | 15 % | 1 |
| Džíny | Řezání | 0,5 mm (0,0197") | 255 mm/s (602 palců/min) | 100% | 1 |
| Vyztužený nylon s vysokou hustotou | Řezání | 3,6 mm (0,142") | 6 mm/s (14,2 palce/min) | 100% | 1 |
| Bílý polyester | Řezání | 0,2 mm (0,00787") | 60 mm/s (142 palců/min) | 100% | 1 |
| Bílý polyester s vysokou hustotou | Řezání | 0,4 mm (0,0157") | 25 mm/s (59 palců/min) | 100% | 1 |
| Cordura | Řezání | 0,35 mm (0,0138") | 150 mm/s (354 palců/min) | 100% | 1 |
| Řezání | 0,5 mm (0,0197") | 95 mm/s (224 palců/min) | 100% | 1 | |
| Cítil | Řezání | 4 mm (0,1575") | 70 mm/s (165 palců/min) | 100% | 1 |
| Polyfoam | Řezání | 40 mm (1,575") | 5 mm/s (12 palců/min) | 100% | 1 |
| Řezání | 40 mm (1,575") | 15 mm/s (35 palců/min) | 100% | 3 | |
| EVA pěna | Řezání | 3 mm (0,118") | 140 mm/s (331 palců/min) | 100% | 1 |
| Řezání | 5 mm (0,197") | 85 mm/s (201 palců/min) | 100% | 1 | |
| Polyuretanová (PU) pěna | Řezání | 10 mm (0,394") | 88,5 mm/s (209 palců/min) | 100% | 1 |
| Uhlíkové vlákno | Řezání | 0,5 mm (0,0197") | 15 mm/s (35,4 palce/min) | 100% | 1 |
| Skleněné vlákno | Řezání | 0,7 mm (0,0276") | 5 mm/s (11,8 palce/min) | 100% | 1 |
| Nerezová ocel | (hluboké) rytí | N/A | 70 mm/s (165 palců/min) | 25 % | 1 |
| (hluboké) rytí | N/A | 280 mm/s (661 palců/min) | 100% | 1 | |
| Označení | N/A | 865 mm/s (2040 palců/min) | 100% | 1 | |
| Nástrojová ocel | (hluboké) rytí | N/A | 70 mm/s (165 palců/min) | 25 % | 1 |
| (hluboké) rytí | N/A | 280 mm/s (661 palců/min) | 100% | 1 | |
| Označení | N/A | 865 mm/s (2040 palců/min) | 100% | 1 |
Obsah Dodávky
Laserová hlava PLH3D-45W
