Gravírovací laserové hlavy řady PLH3D-XT vám umožní splnit i ty nejnáročnější požadavky a snadno obrábět měkké i tvrdé materiály.
| Nerezová ocel | ||||
| Úkon | Rychlost podávání | Proud vzduchu | ||
| Rytina | 5 mm/s (11,8 IPM) | 5 l/min | ||

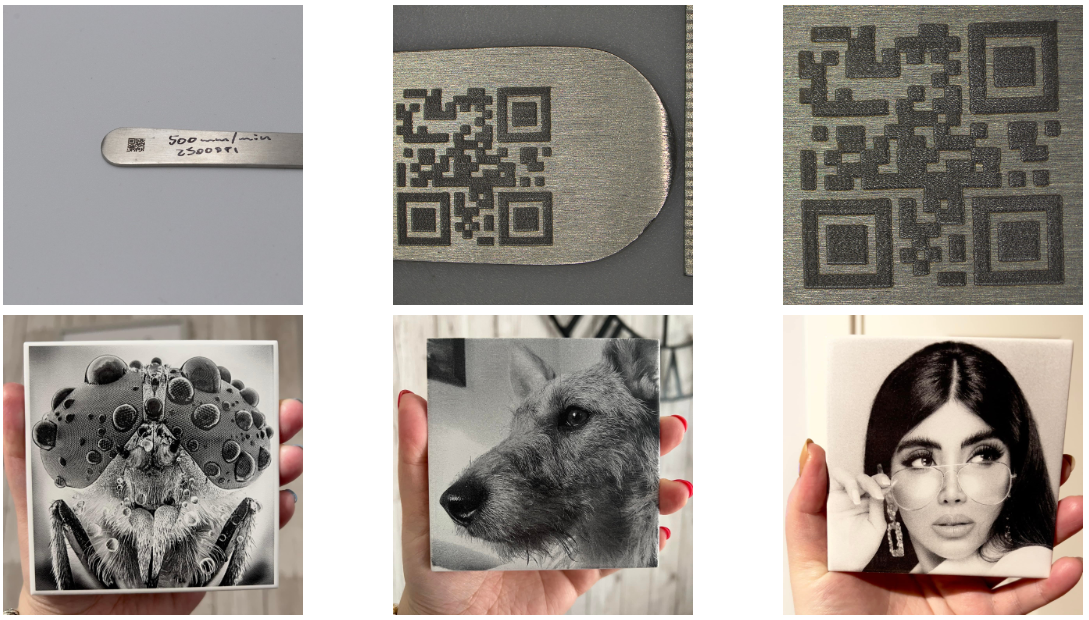

Výjimečně přesné kovové rytí
Gravírovací laserové hlavy PLH3D-XT-Series byly navrženy jako řada specializovaných laserových hlav pro gravírování s extrémně vysokým rozlišením a řezání tenkých materiálů pomocí ultratenkých čar. Laserové hlavy řady XT, založené na našich laserových hlavách řady 6W, zdědily všechny své výhody: všestrannost, kompaktní rozměry a vysokorychlostní měnič. Bod s mikroskopickým paprskem umožňuje provádět přesné a velmi malé rytiny do široké škály materiálů včetně nerezové oceli.
| Keramické dlaždice | ||||
| Úkon | Rychlost podávání | DPI | ||
| Rytina | 2500/min | 423 | ||
Ultra-HD gravírování keramických dlaždic
Schopnost 500 DPI umožňuje úžasné kvalitní rytiny na materiálech, jako jsou keramické dlaždice. Vyšší hustota výkonu odhaluje nové možnosti gravírování a řezání. Kromě toho jsou procesy gravírování a řezání výrazně rychlejší ve srovnání s laserovými hlavami bez anamorfní optiky.
| Coal Duplex | ||||
| Úkon | Tloušťka | Rychlost podávání | Proud vzduchu | |
| Řezání | 1 mm | 500 mm/min | 10-20 l/min | |

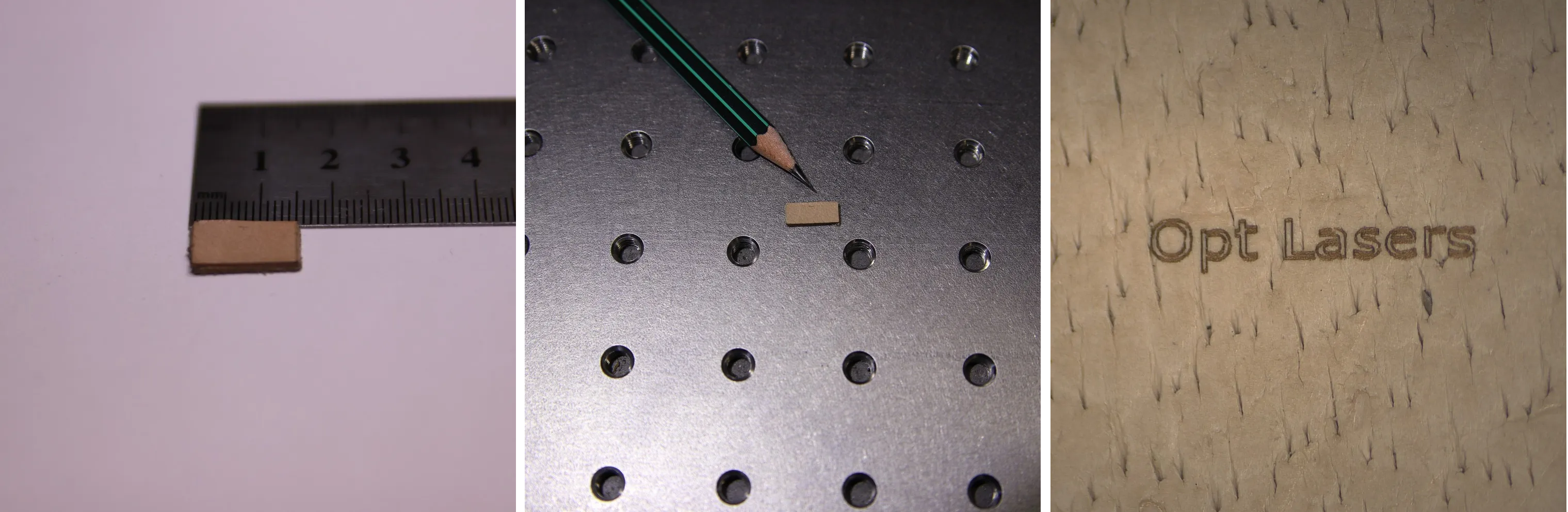

Špičkové detailní gravírování a řezání měkkých materiálů
Laserové hlavy PLH3D-XT-50 díky tomu, že dosahují šířky bodu menší než 50 um, umožňují také řezání materiálů s péčí o tenkou rovnoměrnou linii řezu. Pro srovnání, typická lidská červená krvinka má velikost 5-10 um a průměr jednoho lidského vlasu je 50-20 um.

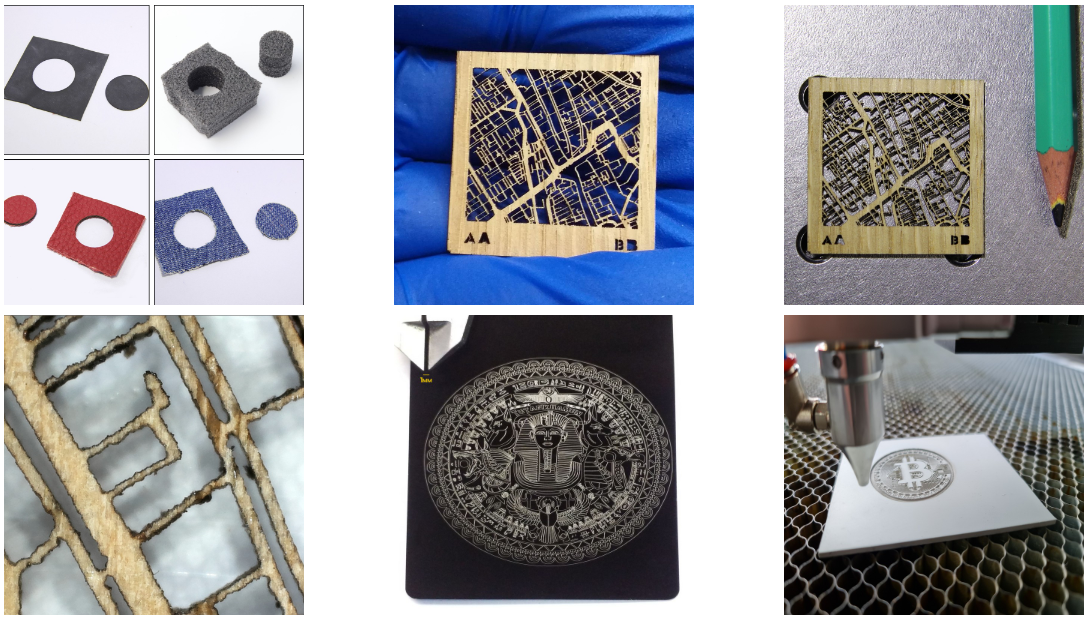

PLH3D-XT-50 Galerie příkladů aplikací
MIKRORYTINY
Ultra-HD mikro rytina na kusu přírodní kůže s detailním záběrem pod mikroskopem.
Klíčové přednosti řady XT
Mikroskopický čtvercový paprsek
Všechny laserové hlavy řady PLH3D-XT se vyznačují mikroskopickým a čtvercovým bodem paprsku. Laserová hlava PLH3D-XT-50 dosahuje šířky paprsku pod 50um a PLH3D-XT-10 dokonce pod 10um. Čtvercové místo umožňuje dokonalé detaily při rastrování grafiky a také zajišťuje konzistentní tloušťku řezné linie, takže i malé detaily jsou dokonale reprodukovány podle návrhu. S XT-50 můžete dosáhnout ultra HD rozlišení přes 500 DPI a s XT-10 dokonce 2500 DPI.
Vysoká hustota výkonu
Jako známá hustota výkonu je definována, kolik výkonu se nachází v určité oblasti. Obvykle se uvádí v kilowattech nad cm2 nebo mm2 (kW/cm2 nebo kW/mm2). Tento parametr je jedním z nejdůležitějších parametrů pro řezání nebo gravírování různých materiálů. Laserové hlavy řady PLH3D-XT jsou navrženy tak, aby výsledkem tohoto proporcionálního zvýšení hustoty výkonu bylo dosaženo malé velikosti bodu paprsku. Vyšší hustota výkonu odhaluje nové možnosti gravírování a řezání. Kromě toho jsou procesy gravírování a řezání výrazně rychlejší ve srovnání s laserovými hlavami bez anamorfní optiky.
Poháněno modrými laserovými diodami
Na rozdíl od infračerveného světla je modré světlo snadněji absorbováno četnými průmyslovými materiály. To se přímo promítá do několika výhod včetně snížené spotřeby energie a kompaktnějšího odvodu tepla.
Integrovaná řídicí elektronika
V mnoha laserových hlavách, které mají diodu připojenou k budiči diody pomocí dlouhého kabelu a spojení je provedeno konektory. Dlouhé dráty se vyznačují značnými indukčními účinky. To má za následek zpoždění odezvy diody ve vztahu k budiči diody a v důsledku toho také rozmazané čáry. Konektory jsou náchylnější k rozpojení než spojování prováděné přímým pájením. Odpojení během laserového zpracování může poškodit laserovou hlavu.
Dlouhá životnost
Laserové hlavy Opt Lasers jsou CNC obráběcí stroje na průmyslové úrovni. Mechanické části jsou vyrobeny z opracovaného hliníku. Naše produkty jsou navrženy s ohledem na optimalizaci chlazení. Investice do zařízení nejvyšší kvality zajišťuje nejlepší výkon a cenu.
Lehká konstrukce se montuje na téměř jakýkoli CNC stroj
Vyznačuje se lehkým hliníkovým tělem, díky kterému je hmotnost laseru nižší než 370 g. Vzhledem k tomu, že typické CNC vřeteno váží přibližně 1,8 kg, CNC stroje jej mohou ovládat bez námahy.
Jednoduchá integrace
Lze nastavit na téměř každém CNC stroji, protože přijímá analogové i PWM CNC signály.
Okamžité zapnutí
Žádná doba zahřívání
Příslušenství
LaserDock – ZEFEKTIVNí vaši práci a udrží váš laser čistý
Tato magnetická dokovací stanice, představuje efektivní řešení pro velké i malé CNC stroje a 3D tiskárny, umožňuje rychlé připojení nebo odstranění laseru řady PLH3D-XT pro gravírování. To usnadňuje rychlý přístup pro CNC frézování nebo 3D tisk. Ochrana laserové hlavy před plastovým nebo dřevěným prachem z vaší tiskárny nebo CNC frézy může prodloužit životnost gravírovacího laseru a snížit údržbu. Umožňuje také využít celou pracovní plochu vaší 3D tiskárny nebo CNC stroje.
Adaptér PLH3D-CNC (součástí sady) - Snadné připojení k jakémukoli CNC stroji
K ovládání hlavy PLH3D lze použít mnoho typů CNC strojů a 3D tiskáren s různými standardy řídicího napětí a úrovněmi dostupnými na trhu. Adaptér PLH3D-CNC převádí všechny tyto signály na standard kompatibilní s hlavou PLH3D. Adaptér PLH3D-CNC obsahuje široce používané průmyslové standardní šroubové konektory. Dedikovaný nízkošumový napájecí zdroj pro stolní počítače zajišťuje kompatibilitu a spolehlivost a také eliminuje problémy způsobené používáním napájecích zdrojů třetích stran. Celkový stav (napájení, zapnuto, laser pracuje) lze na první pohled zkontrolovat sledováním tří LED.
Laserové ochranné brýle (součástí sad) – zajišťují nejvyšší kvalitu ochrany
Tyto laserové brýle mohou pomoci snížit pravděpodobnost vstupu světla do oka z difúzně odraženého laserového světla. Je důležité poznamenat, že ačkoli tyto laserové brýle mohou být užitečné při přidávání další bezpečnostní vrstvy pro difúzně rozptýlené světlo, uživatel by na nich neměl záviset při ochraně před paprskem vnikajícím do oka, ať už přímo nebo nepřímo. Při práci s lasery je nutné přijmout další opatření, absolvovat řádné školení o tom, jak to udělat, a nespoléhat se na zařízení jako alternativu k bezpečným postupům.
Další příslušenství (zahrnuto v sadách) – Aby vaše sada Opt Lasers byla plug & play
S tímto příslušenstvím jde o sadu plug & play. Referenční výška - pomůže vám nastavit pracovní vzdálenost, napájecí adaptér s AC adaptérem, který vám umožní zapojit se do všech zásuvek (USA, AU a Evropa), kabeláž a sada šroubů pro spojení všeho dohromady a montáž pro připojení stroje.
TECHNICKÉ ÚDAJE
| PLH3D-XT-10 | PLH3D-XT-50 | |
|---|---|---|
| Optický výstupní výkon | 0,5 W | 6,0 W |
| Vlnová délka | 405 | 450 |
| > Velikost bodu paprsku | 10 um na 4 um | 50 um na 4 um |
| Rozlišení pro aplikace laserového gravírování | 3100 DPI | 500 DPI |
| Rozměry laserové hlavy (D x Š x V) | 40 x 55 x 140 mm (1,6 x 1,7 x 5,51 palce) |
|
| Hmotnost laserové hlavy, typ. | 300 g | |
| Průtok ventilátoru | 43 m3/h (25 CFM) | |
| Hluk ventilátoru | 58 dBA | |
| Vzor montážních otvorů | 4 otvory, 24 x 15 mm (0,94 x 0,59 palce) |
|
| Typ montážního otvoru | M3 x 0,5 x 4,5 mm | |
| Max. Teplota okolí | 40 °C (113 °F) | |
| Modulační vstupy | 2 | |
| Modulační vstup 1 | Analogový/TTL/PWM, 0–5 V |
|
| Modulační vstup 2 1 | TTL/PWM 0 – 24 V | |
| Doporučená základní frekvence PWM | 5 – 10 kHz | |
| Max. Modulační šířka pásma | 30 kHz | |
| Vstupní impedance 1 a 2 | >1 k-Ω | |
| Napětí napájecí jednotky | 12-24V | |
| 12 V napájecí zdroj Min. Aktuální | 2,5 A | |
| Zdroj 24 V Min. Aktuální | 1,25 A | |
| Max. Spotřeba energie | 20 W | 30 W |
- Stav „Laser Off“ je <2 V. Stav „Laser On“ je 3 – 24 V.
