Vzhledem k poměrně častému dotazu jak používat frézy s kompresní (pozitivně-negativní) geometrií břitu na CNC systémech u kterých je doporučená hloubka na jeden průchod menší než výška pozitivní geometrie nástroje, se v dnešním textu budeme věnovat právě tomuto tématu.
Pozitivně-negativní geometrie
- rozdílné řezné geometrie a opodstatněním jejich použití jsme již řešili v článku Typologie frézovacích nástrojů zde
- stejně tak, jsme věnovali samostatný článek základnímu popisu Kompresní geometrie spirálové frézy zde
Použití na CNC systémech Stepcraft
Q.Serie
- v případě použití frézy s kompresní geometrií na CNC systémech Stepcraft Q.Serie, stačí zadat doporučené parametry pro příslušný materiál (viz. článek kalkulačka Stepcraft zde), vygenerovat nástrojové dráhy a standardně spustit výrobní cyklus.
Stepcraft M.Serie; D.3 Serie; D.Serie
- v případě použití frézy s kompresní geometrií na CNC systémech Stepcraft D.Serie, Stepcraft D.3 Serie a Stepcraft M.Serie, je vzhledem k doporučenému nastavení hloubky na průchod, u některých materiálů potřeba upravit nástrojovou dráhu tak, aby vyjma posledního průchodu vedla nástroj s odskokem od finálního rozměru. V případě že používáte některou z verzí cad/cam softwaru Vectric, není potřeba toto nastavovat ručně ale stačí aplikovat následující postup:

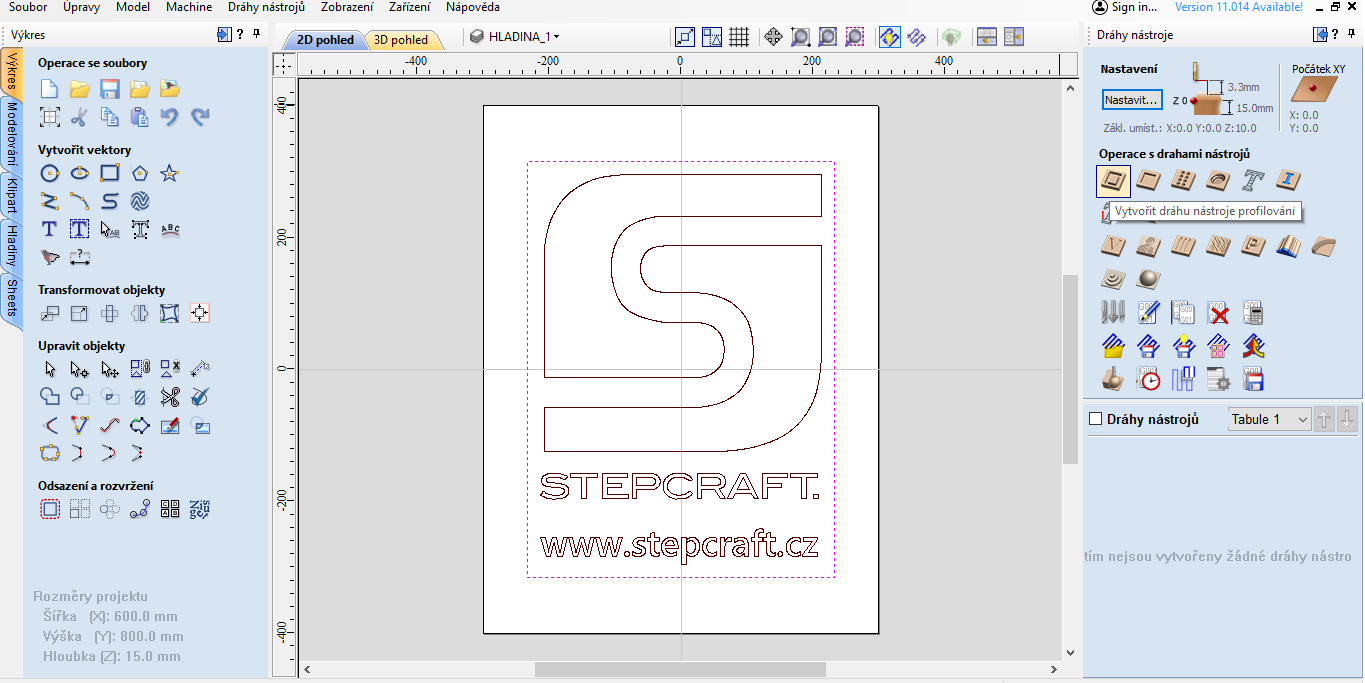

1) Vyberte požadovaný vektor (křivku = konturu)
2) Zvolte nástrojovou dráhu profil

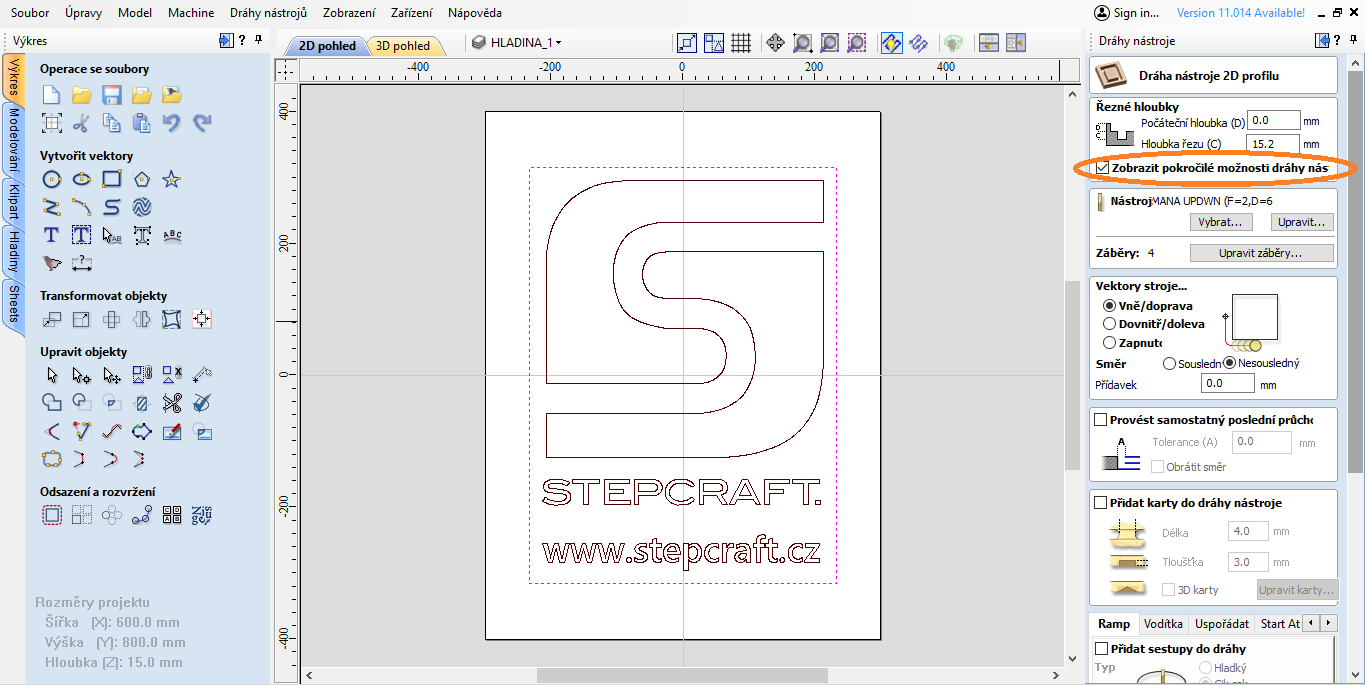

- aktivujte volbu "Zobrazit pokročilé možnosti dráhy nástroje"
3) Zadejte základní parametry řezu
- (a) hloubka řezu
- (b) typ nástroje
- (c) Vektory stroje
- (d) Směr frézování
4) Aktivujte funkci "Provést samostatný poslední průchod"
- (e) Toleranci nastavte dle specifik Vašeho stroje, průměru nástroje, celkové řezné výšky a vlastností obráběného materiálu
Tip: Pro klasickou PDP-BK zkuste v případě 6 mm kompresní frézy Amana začít s nastavením odskoku 0,3 mm
Tip: pokud požadujete maximální kvalitu hrany řezu, aktivujte volbu "Obrátit směr"(viz. článek Sousledné a nesousledné frézování zde)
5) Přidejte mostky
- (f) pokud nepoužíváte vakuový stůl nebo neupínáte materiál např. pomocí oboustranné lepící pásky, přidejte do dráhy nástroje mostky (= Přidat karty do dráhy nástroje)
Tip: Při nastavování výšky mostků zohledněte vedle specifik obráběného materiálu též řeznou výšku na průchod.
6) Upravte počet záběrů

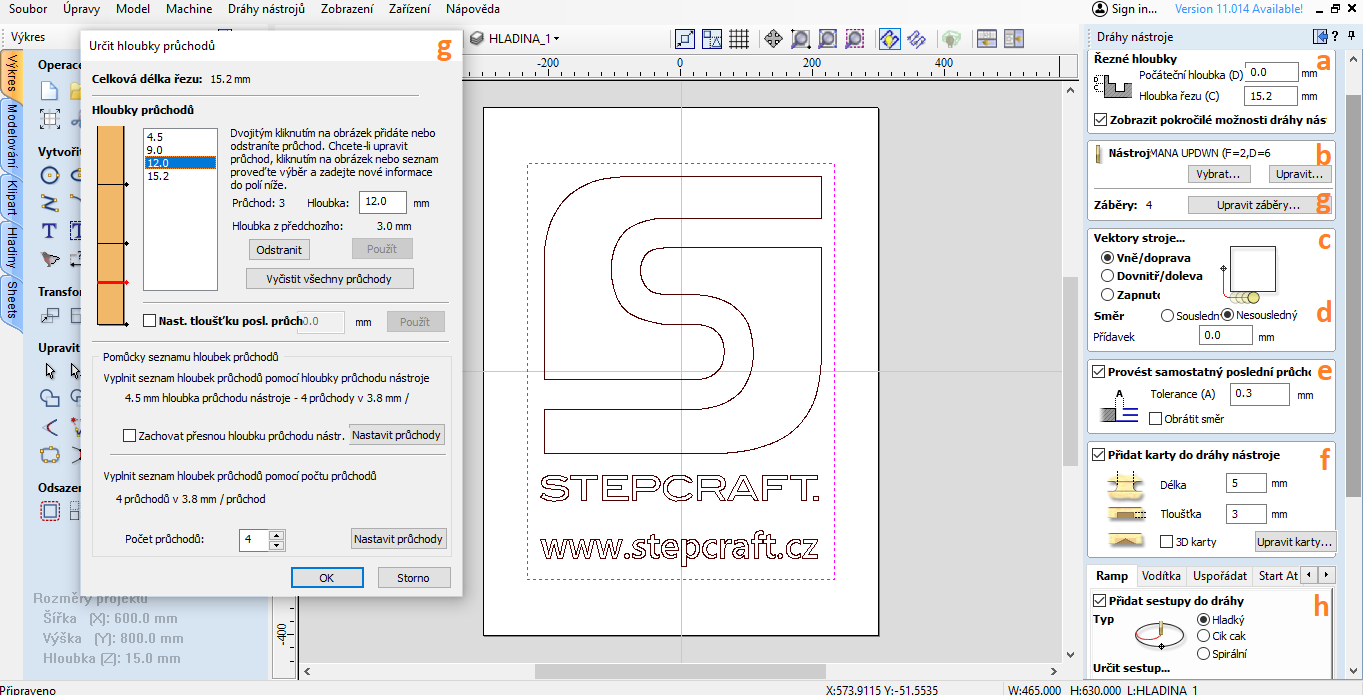

- (g) kliknutím na tlačítko "Upravit záběry" otevřete okno s nabídkou Určit hloubky průchodů
- zoptimalizujte průchody tak, aby poslední průchod byl ideálně menší než průchody předchozí
Tip: Při optimalizování výšky průchodů zohledněte Tloušťku mostků
7) Přidejte sestupy do dráhy
- (h)
8) Nechte vypočítat nástrojovou dráhu a spusťte simulaci

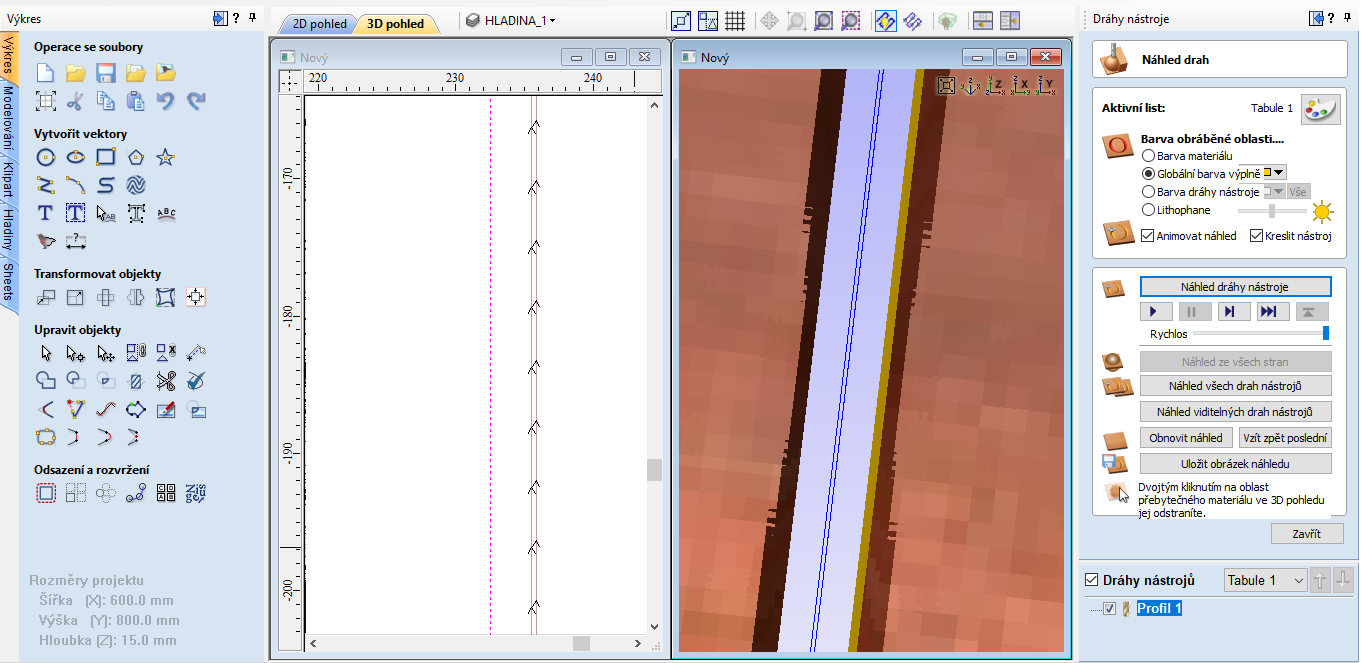

- nástrojová dráha by se při jejím přiblížení měla skládat ze dvou vykreslených drah. První dráha bude zahrnovat všechny průchody vyjma posledního a bude se od finálního rozměru lišit o rozměr který jste nastavili v poli tolerance (e). Druhá nástrojová dráha bude zahrnovat pouze poslední průchod a bude odpovídat přesnému rozměru vybrané kontury.
Pozn.: Přesnému rozměru kontury(křivky) +/- řezný průměr nástroje v závislosti na vybraném způsobu sledování vektoru (c)
9) Pomocí správného postprocessoru vyexportujte nástrojovou dráhu
- postup viz článek STEPCRAFT - VECTRIC - UCCNC - EXPORT NÁSTROJOVÝCH DRAH A ZAVEDENÍ G-KÓDU zde
10) Nahrajte vygenerovaný G-kód do UCCNC a spusťte pracovní cyklus
- zavedení programu do UCCNC a spuštění pracovního cyklu viz. článek STEPCRAFT - FRÉZOVÁNÍ PRVNÍHO ZKUŠEBNÍHO VZORKU
