CNC SYSTÉM STEPCRAFT Q-SERIE - průmyslový standard

CNC SYSTÉM STEPCRAFT Q-SERIE



nastavuje nové standardy v počítačem řízené kusové i hromadné výrobě. Výkonný CNC systém v sobě spojuje efektivitu, přesnost a kvalitu společně s moderním industriálním designem. Variabilita pracovních jednotek ze systému STEPCRAFT tvoří jeden z nejvšestrannějších strojů na trhu. Díky inovativním řešením a smart technologiím made in Germany, je Q-Serie předurčena k plnění náročných požadavků při profesionálním nasazení.

q204-frei-917d4e11Q.404



3 ROZMĚROVÉ VARIANTY

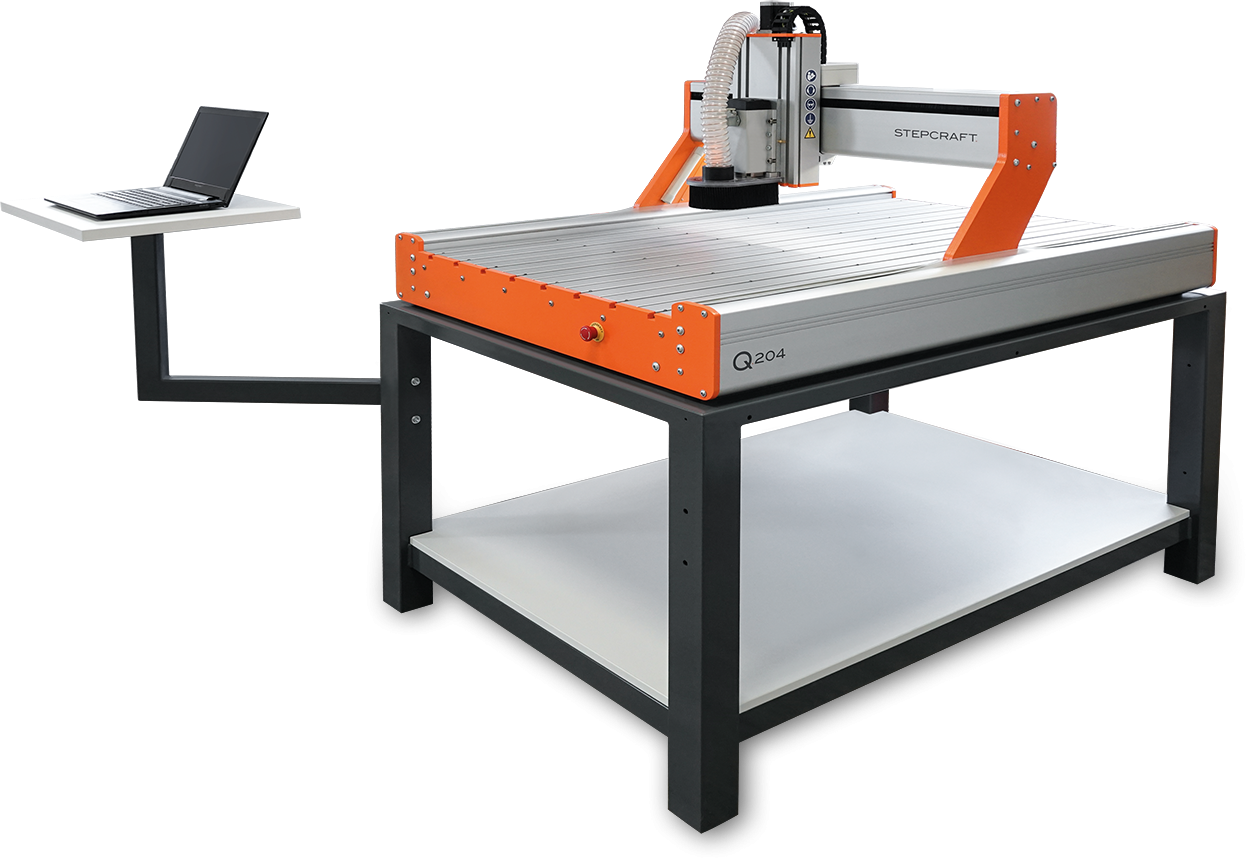

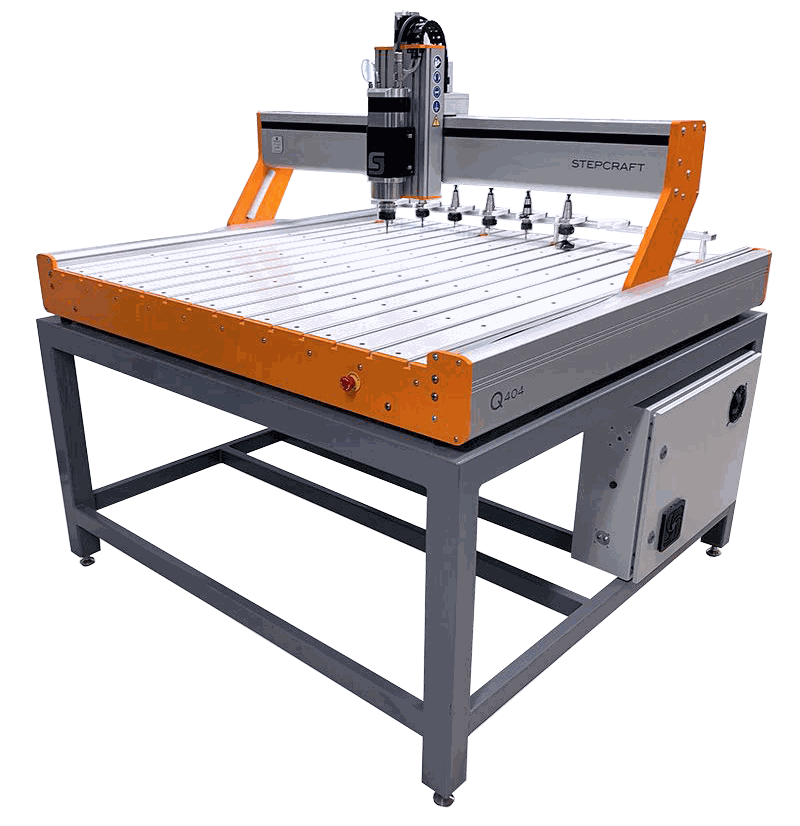

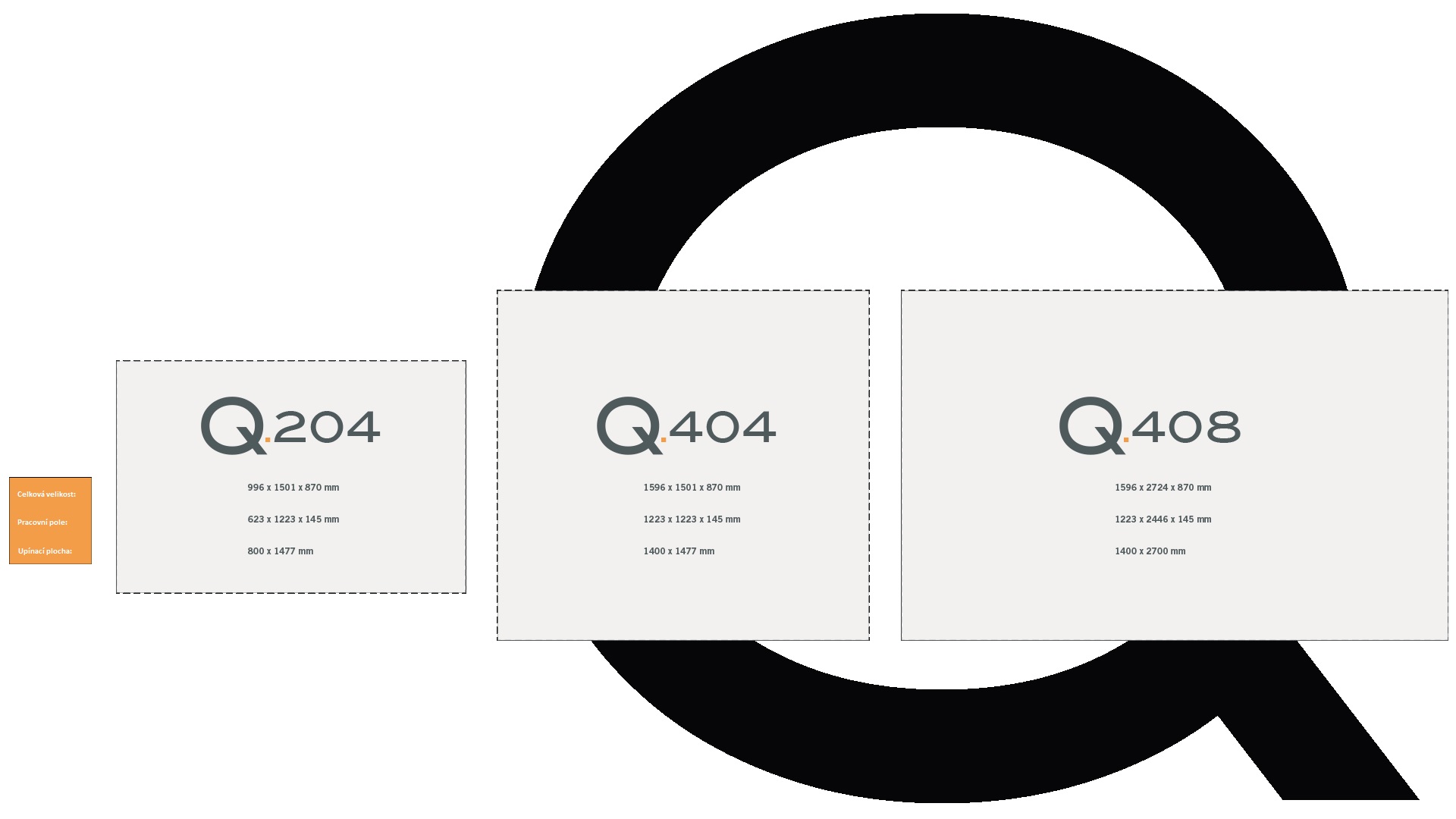

STEPCRAFT Q-Serie je dostupná ve třech různých velikostech. Rozdíl není jen ve velikosti, ale též v použitých konstrukčních řešeních. Zatímco Q204 je poháněna ve směru osy X jedním krokovým motorem, v řadě Q404 a Q408 jsou použity elektricky synchronizované krokové motory dva.

Qserie size

Q-Serie nabízí optimální přesnost a extrémní spolehlivost umožňující dosáhnout té nejvyšší možné jakosti výroby. Tomu odpovídá také použití patřičných profesionálních továrních pracovních jednotek s rychlou odezvou, vysokou efektivitou a přesností polohování na +/- 0,015 mm. Rám stroje je ze stejného důvodu vyztužen příčníky a zesílen na nejnamáhanějších místech dalšími ocelovými komponenty.

stepcraft-q204-cnc-system_1_10

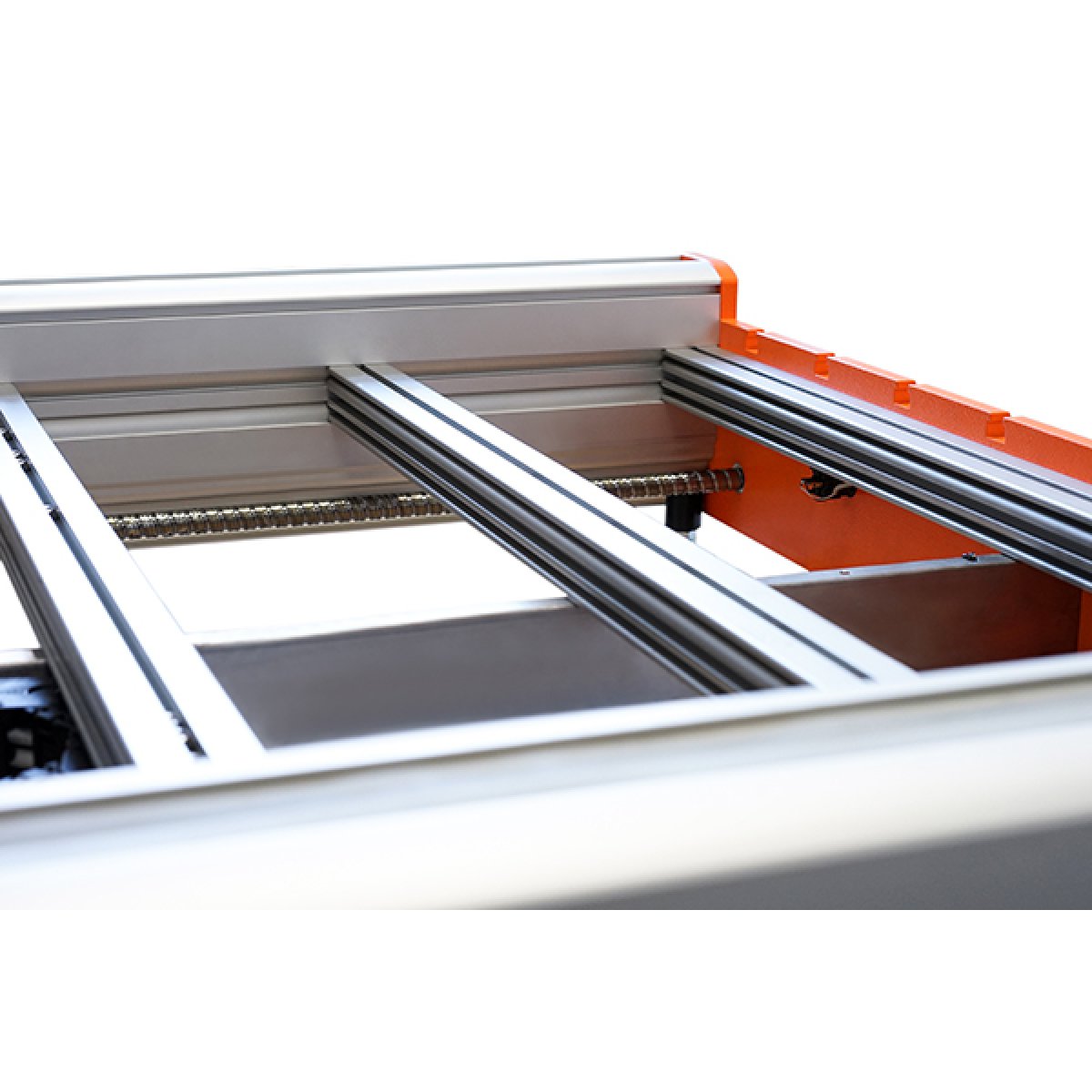

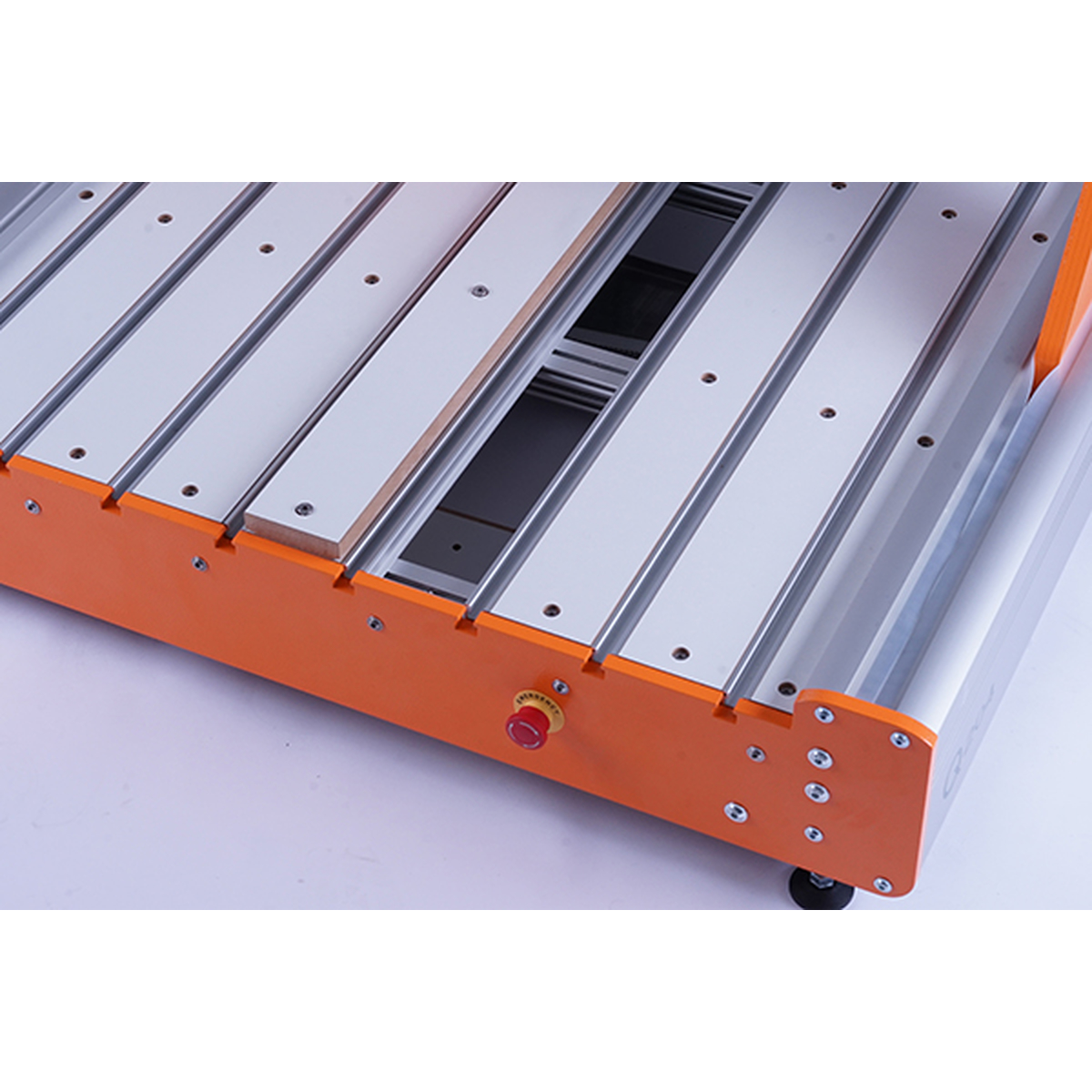

Celkovou zesílenou tuhost rámu stroje zajišťuje deset příčných výztuh z extrudovaného hliníku, rozmístěných se vzájemnou vzdáleností 280 mm podél osy Y. Díky tomu je docíleno vysoké stability celého rámu stroje a ideální podpory pracovního stolu.

stepcraft-q204-cnc-system_1_12

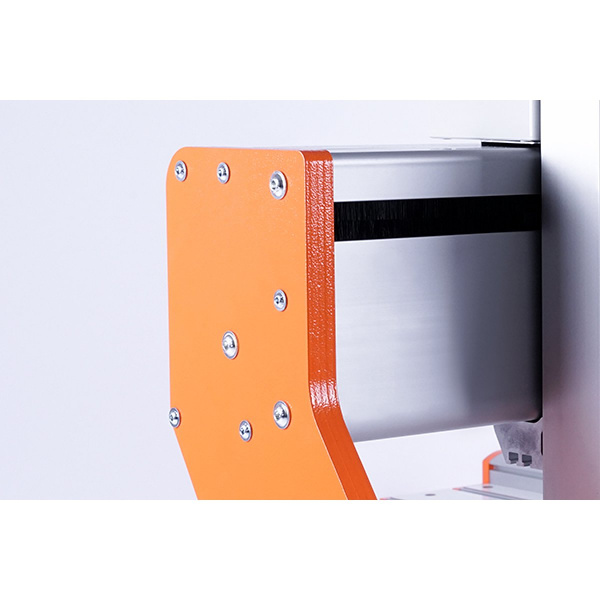

Veškeré vysoce namáhané konstrukční prvky jsou u výrobní série Q designovány tak, aby dokázali rovnoměrně roznášet veškerou zátěž a dlouhodobě spolehlivě odolávali zejména cyklickému namáhání. Pohyblivý portál je sestaven z pětice silných kovových plátů a opatřen práškovou povrchovou úpravou.



stepcraft-q204-cnc-system_1_9

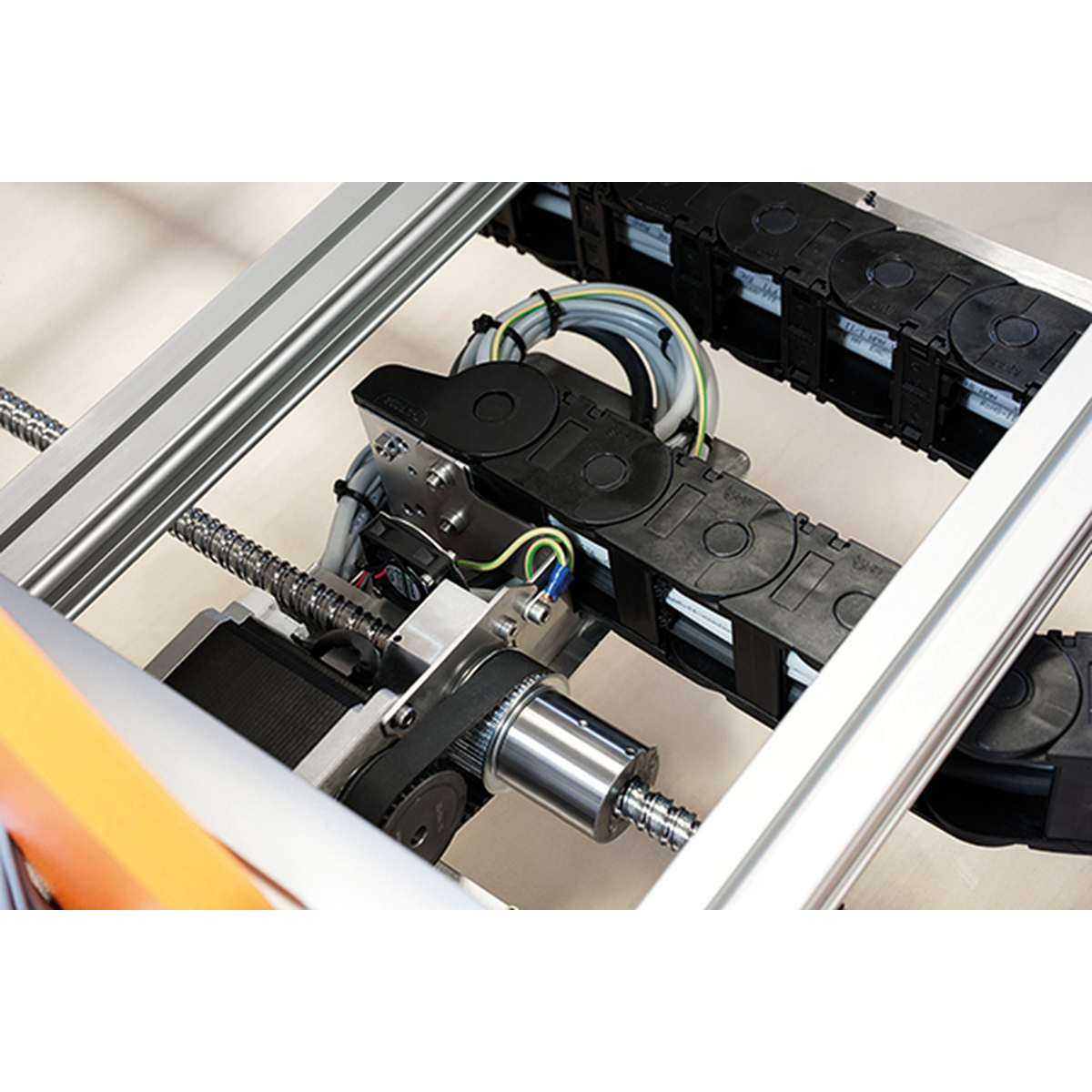

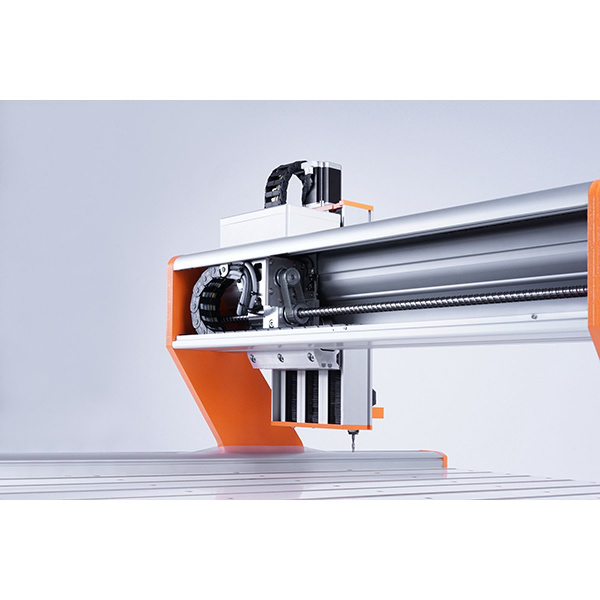

Pracovní portál je ve smyslu osy Y poháněn dvojicí krokových motorů (Q404 a Q408). Pro zajištění naprosté přesnosti polohování, dlouhodobé spolehlivosti a maximalizaci životnosti je pro vedení portálu ve všech třech osách zvoleno vedení na vetknutých pevných šroubovicích s rotačními pohybovými kuličkovými matkami HIWIN.

stepcraft-q404-cnc-system_1_7



DESIGN A FUNKČNOST

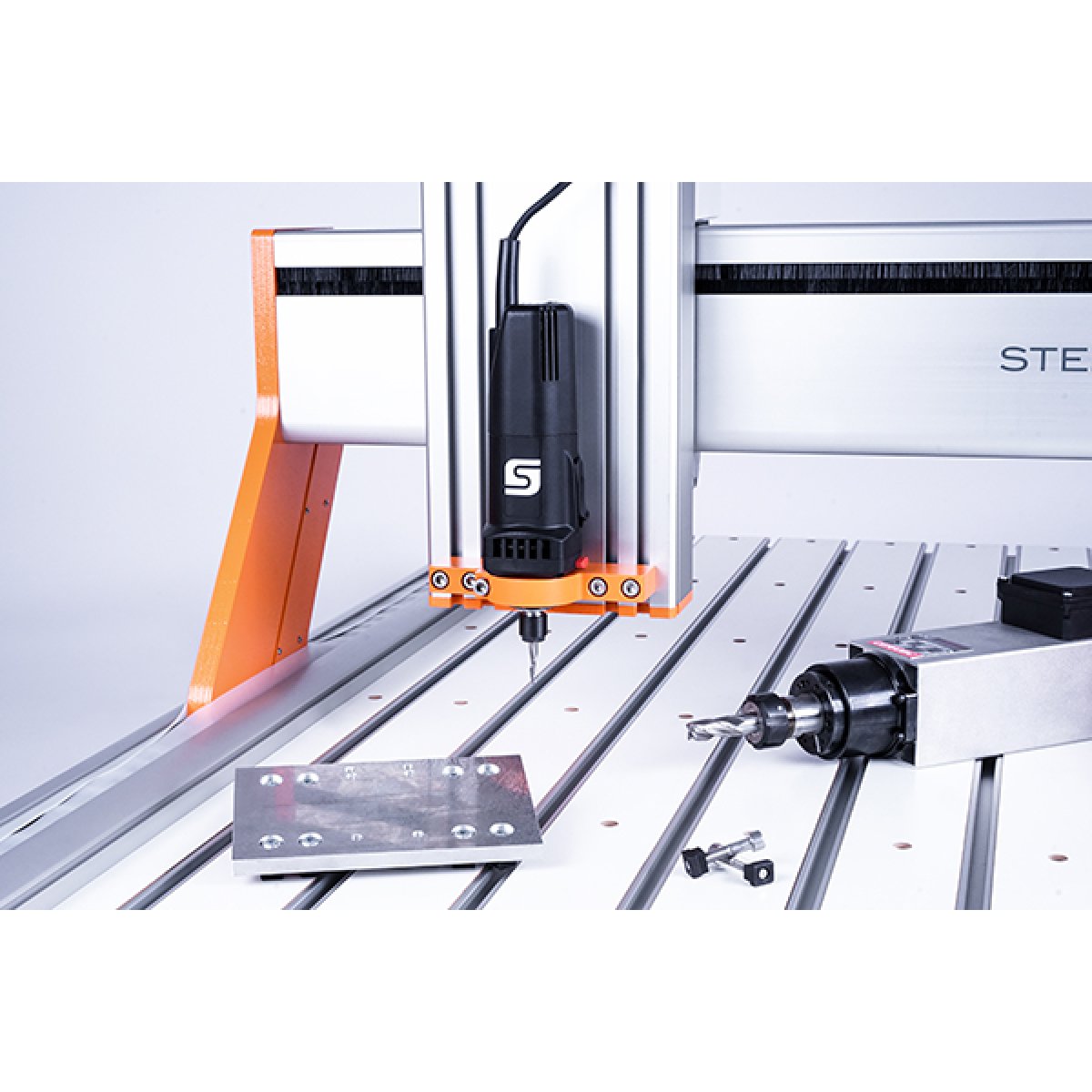

Jako správné moderní CNC, vyniká obráběcí centrum Q serie designem a funkčností, což je zejména vidět na jedinečné(chytré) kombinaci použitých materiálů – zejména extrudovaného hliníku a oceli, univerzálností použití o čemž svědčí obrovská variabilita výměnných pracovních jednotek. Jednoduchou údržbou - snadný přístup k lineárnímu vedení pro osu Z.

stepcraft-q204-cnc-system_1_17

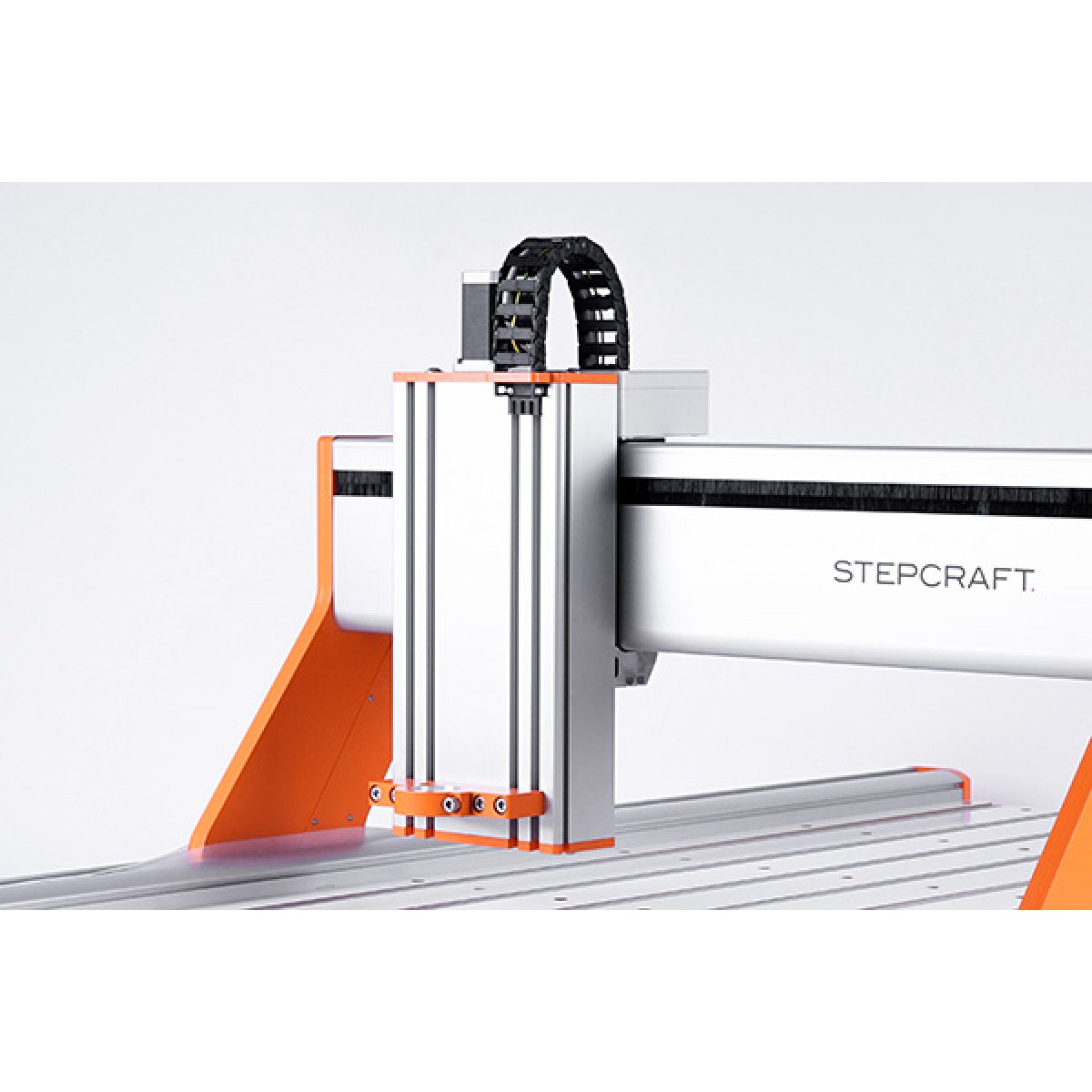

Vzhledem k variabilitě použitelných pracovních jednotek je pracovní trámec osy Z osazen 6ti upínacími T drážkami umožňujícími přizpůsobit výškové upnutí pracovní jednotky v závislosti na jejích parametrech (zejména výšce).

stepcraft-q204-cnc-system_1_16

Jedna z největších výhod řady Q-Serie spočívá v inteligentní kombinaci vysoce odolných hliníkových profilů STEPCRAFT a ocelových konstrukčních prvků, pro dosažení maximální tuhosti konstrukce a dostatečné hmotnosti pro minimalizaci vibrací.

stepcraft-q204-cnc-system_1_15

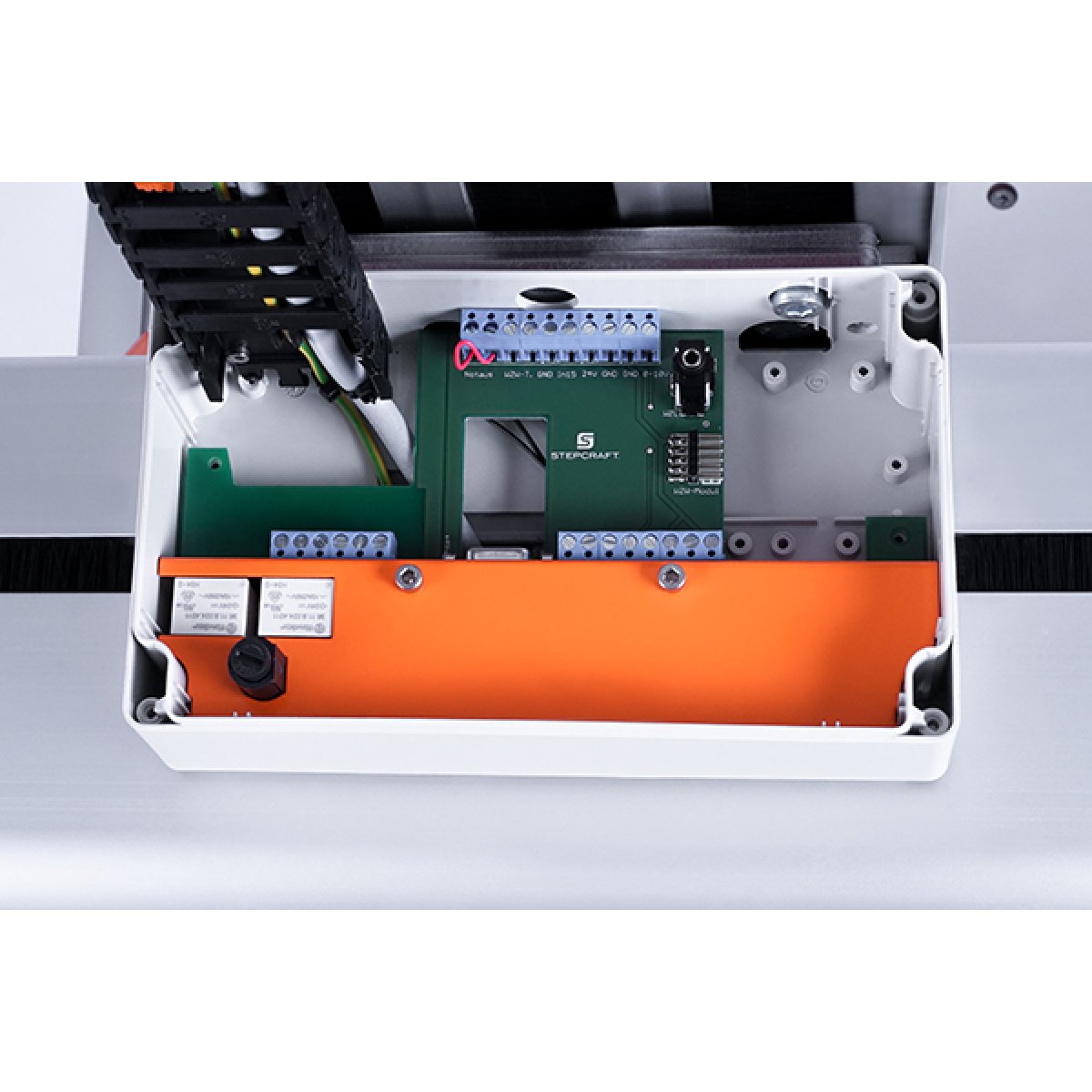

Veškeré řídící i signální obvody systému Q-Serie jsou svedeny do jedné elektroinstalační skříně umístěné na horní straně pracovního portálu. Díky tomu lze stroj velmi jednoduše rozšiřovat o další pracovní jednotky, elektroniku či jiné příslušenství.



stepcraft-q408-cnc-system_1_3



KVALITA



Pro spolehlivé výkonné CNC je naprosto zásadní použití vysoce kvalitních součástek a adekvátně tuhých materiálů. Díky systému All-Steel Motion SystemTM, robustním pohonným jednotkám, standardnímu pracovnímu stolu z bíle potažených MDF desek doplněných ALU profily s upínacími T drážkami a kompletaci dle filozofie OneTechTM je řada Q-Serie ideální pro průmyslové nasazení.

stepcraft-q204-cnc-system_1_7

ALL-STEEL MOTION SYSTEMTM

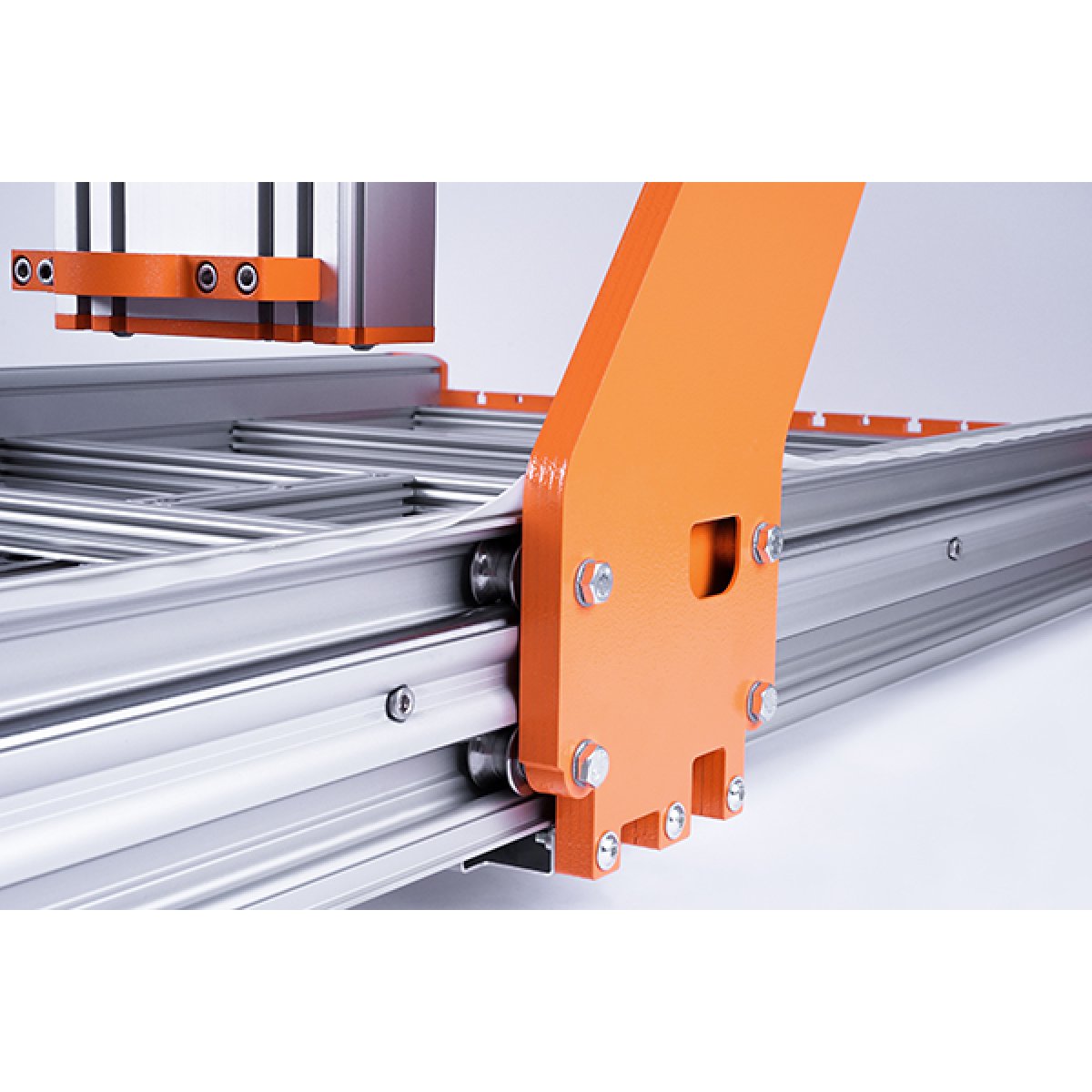

Řada STEPCRAFT Q-Serie vychází co se posuvu týče ze svého patentovaného systému All-Steel Motion SystemTM. Tento lineární vodicí systém používá kalené ocelové rolny ∅ 20 mm, které zaručují plynulý přesný pohyb a robustnost důležitou zejména pro dlouhodobou spolehlivost stroje. Dalším nesporným benefitem systému All-Steel Motion SystemTM je extrémní necitlivost vůči prachu, a z toho vycházející minimalizace nároků na údržbu stroje.

stepcraft-q204-cnc-system_1_11



ONE TECHTM

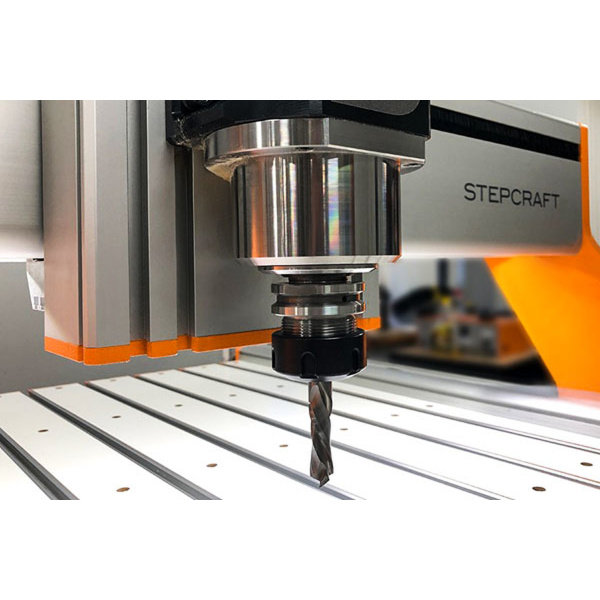

Filozofie kvality OneTechTM zaručuje jeden z nejvyšších možných kvalitativních standardů. Vychází z toho, že každý CNC stroj je kompletně sestaven, důkladně zkontrolován a odzkoušen konkrétním technikem STEPCRAFT v továrně v Německu. Teprve po úspěšném odzkoušení funkčnosti a vyfrézování testovacího vzorku je CNC stroj řady STEPCRAFT Q-Serie označen jedinečným výrobním štítkem jakosti OneTechTM a může být expedován k zákazníkovi. Společně se strojem je dodáván i vzorek ze zkušebního frézování a protokol s výsledky následné kontroly jakosti.



hfs-2200-p-atc-tool-changer-milling-motor-eu-complete-400v_5



EFEKTIVITA

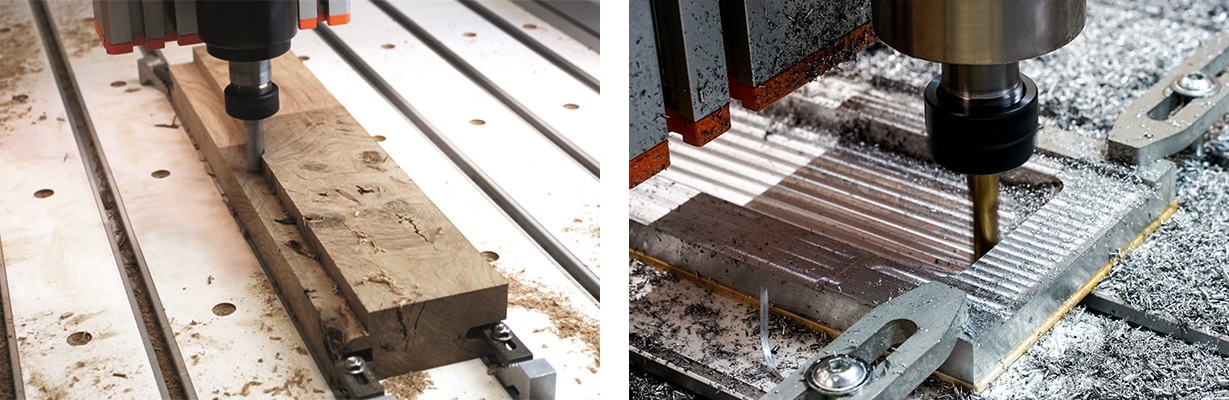

Inovativní technologie a použití komponentů té nejvyšší jakosti umožňují stroji STEPCRAFT Q-Serie citelně zefektivnit Vaši výrobu a docílit naprosto přesných výsledků jak při klasickém frézování standardních materiálů, tak při jakémkoliv jiném obrábění, které CNC díky variabilitě pracovních jednotek umožňuje.









Holz-alufraesen









PRACOVNÍ JEDNOTKY, NADSTANDARDNÍ VÝBAVA A PŘÍSLUŠENSTVÍ

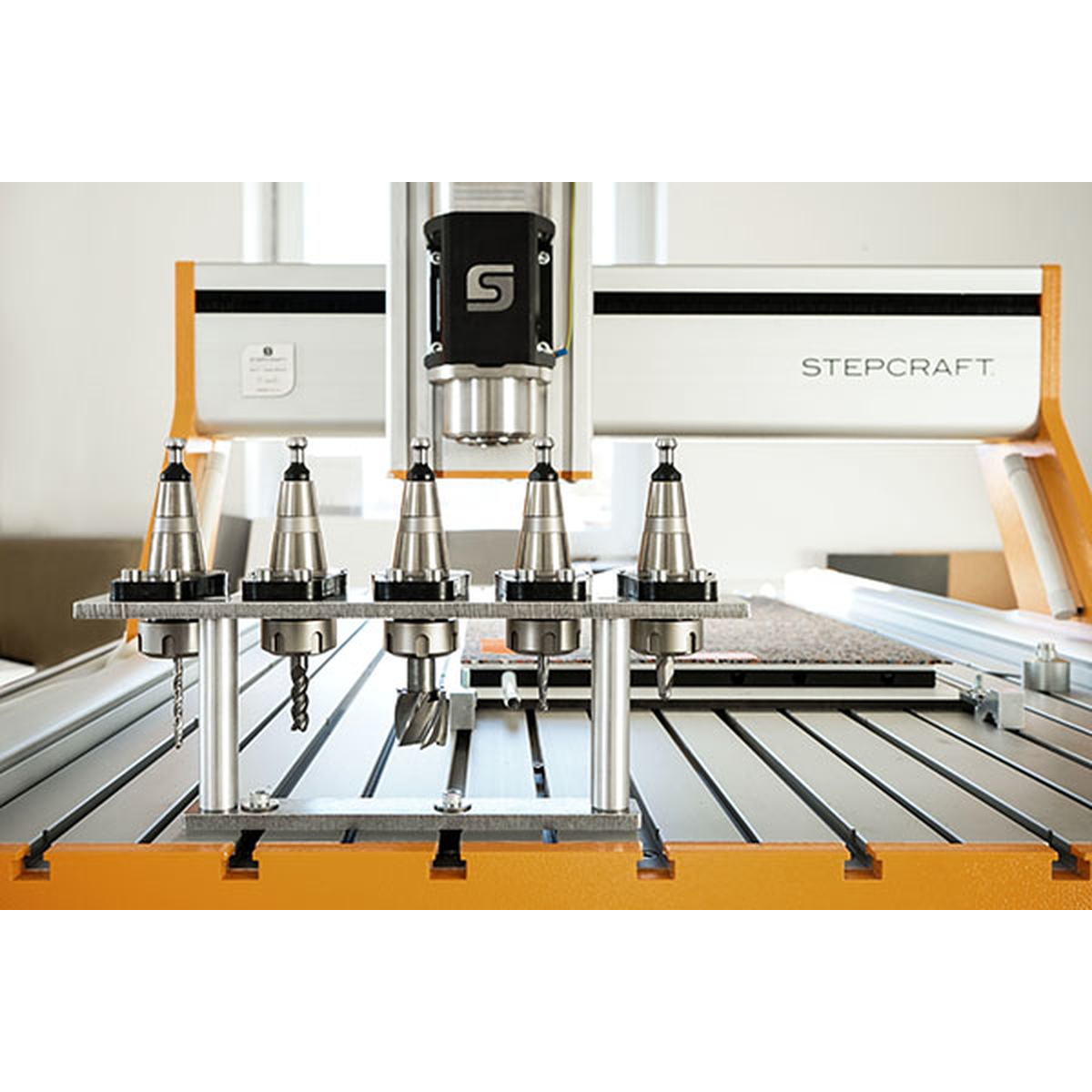

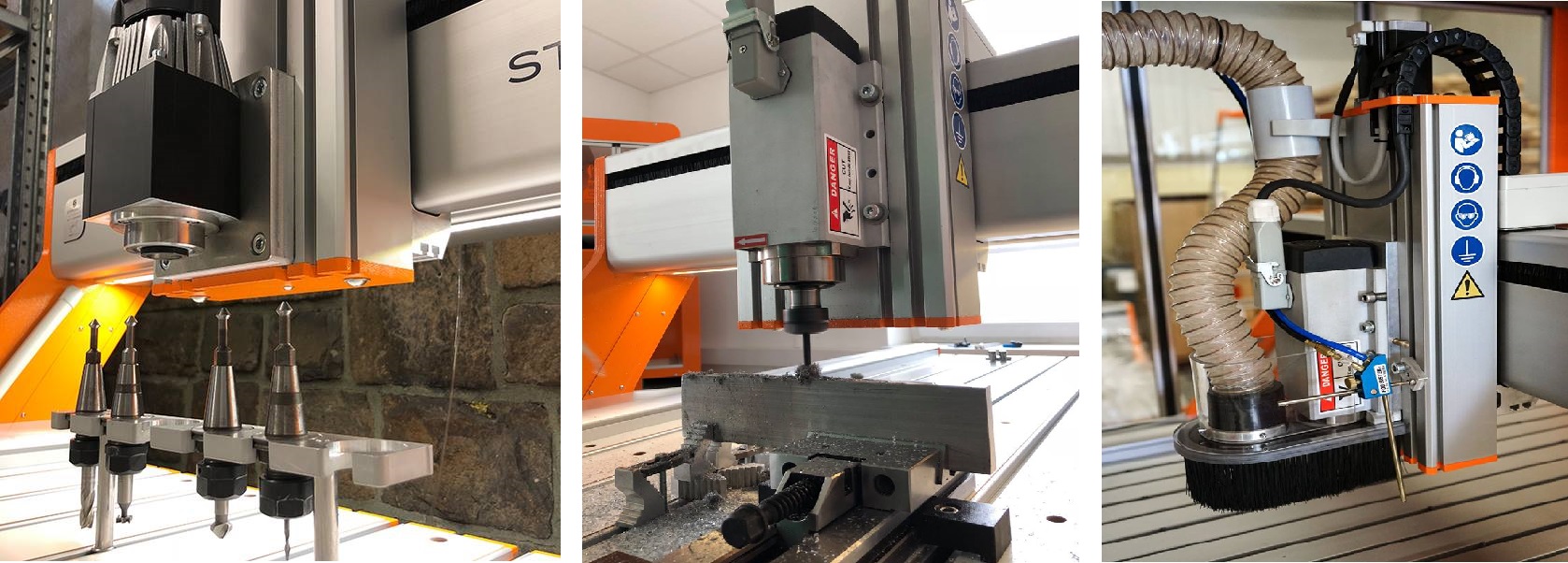

CNC systém řady STEPCRAFT Q-Serie lze dle požadavků zákazníka individuálně přizpůsobit a rozšířit o řadu pracovních jednotek, praktických doplňků a nadstandardního příslušenství. Ať již řešíte 3D tisk, vypalování laserem, řízený soustruh, tvorbu rytin, vakuový podtlakový stůl, obrábění v lázni, automatický výměník nástrojů nebo třeba odsávanou odhlučněnou pracovní kabinu stroje, máme řešení..!









 38046183_2223969684297993_836908406651486208_ntool-magazine-for-hfs-2200-p-atc_2
