G-WIZARD NÁSTROJOVÁ KALKULAČKA ZÁKLADNÍ NASTAVENÍ

G-WIZZARD ZVOLENÍ PROFILU STEPCRAFT

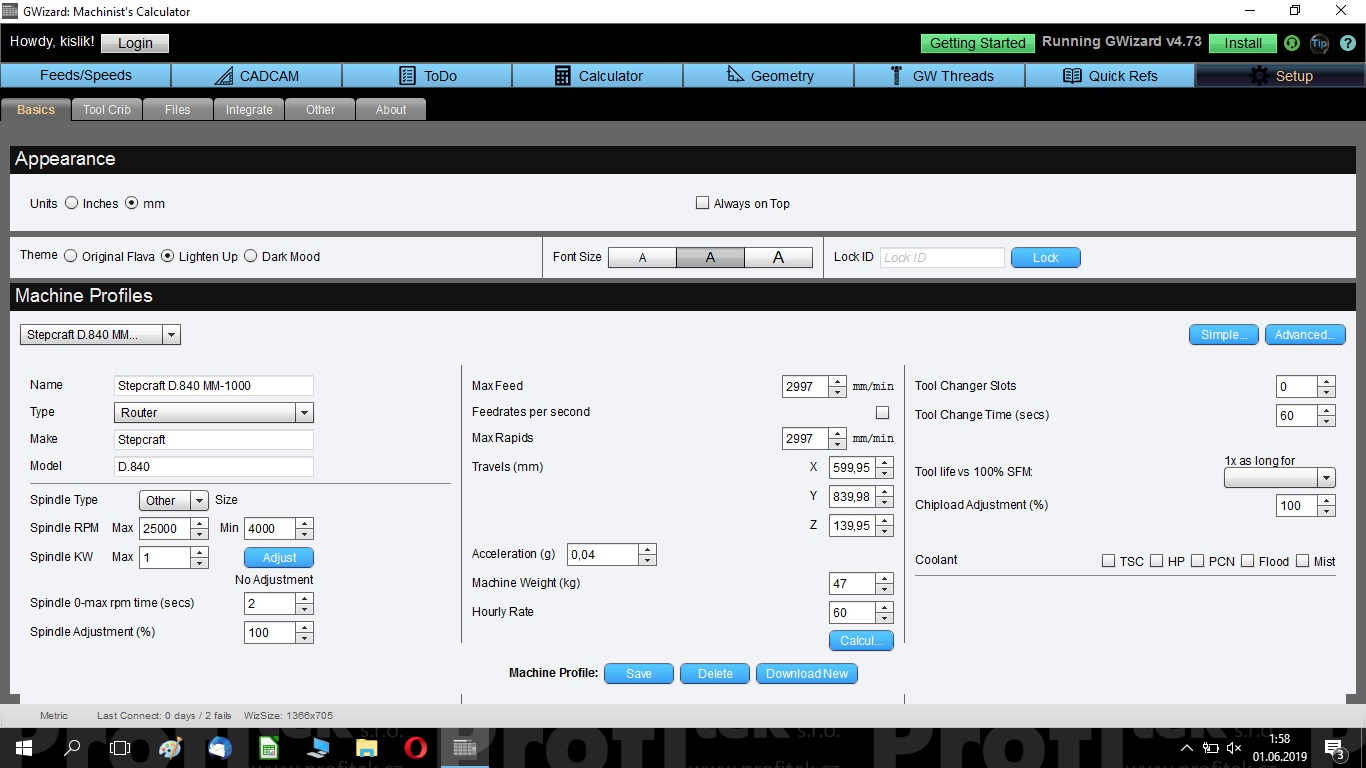

- v poli Machine Profiles vyberte profil odpovídající Vašemu CNC systému a klikněte na Save

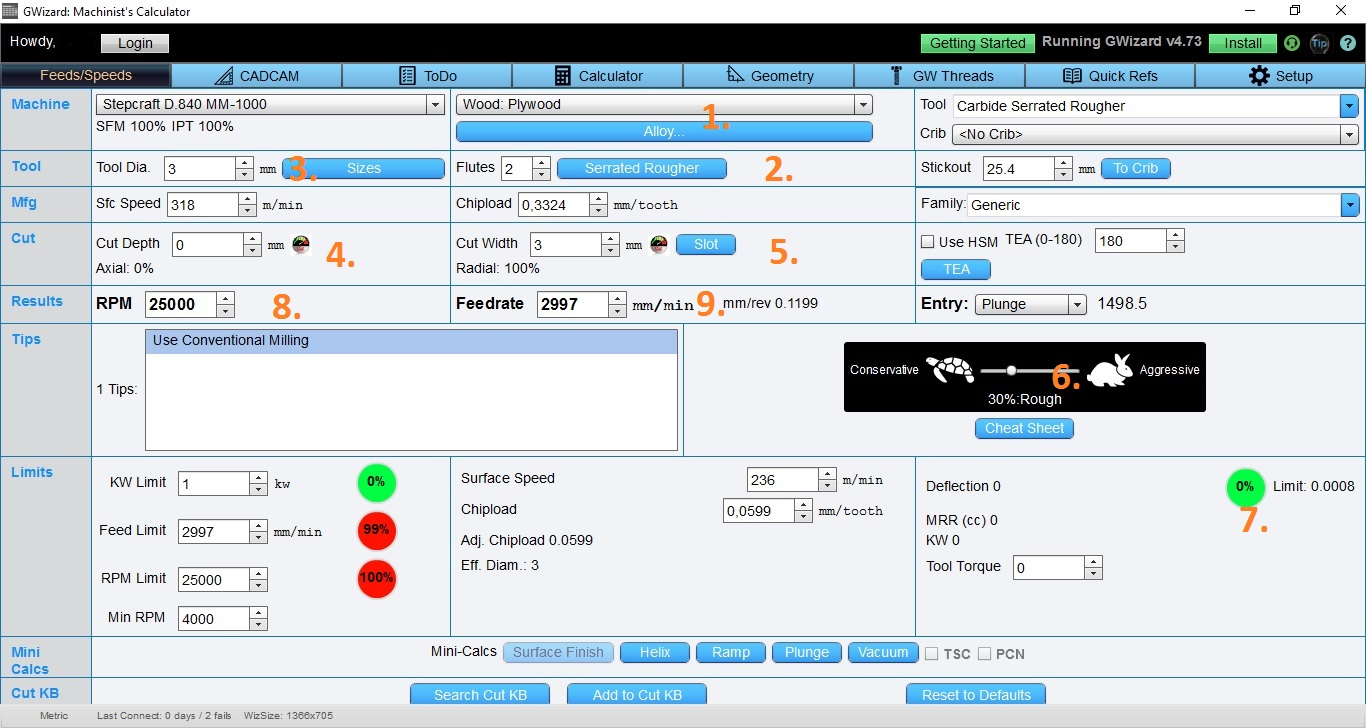

Zadávání jednotlivých parametrů:







1. Výběr materiálu

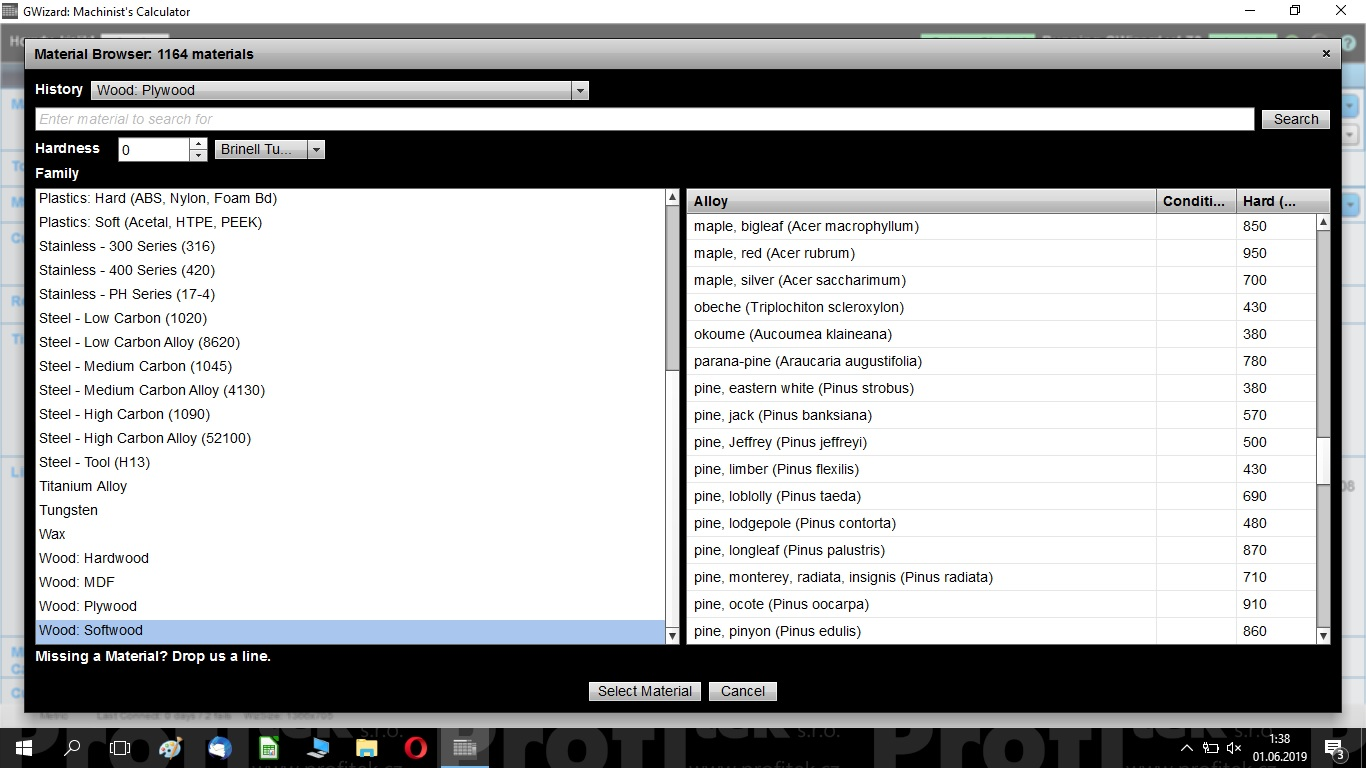

- po kliknutí na tlačítko Alloy vyskočí následující okno a v něm vyberte konkrétní materiál a potvrďte.



2. Specifikace nástroje

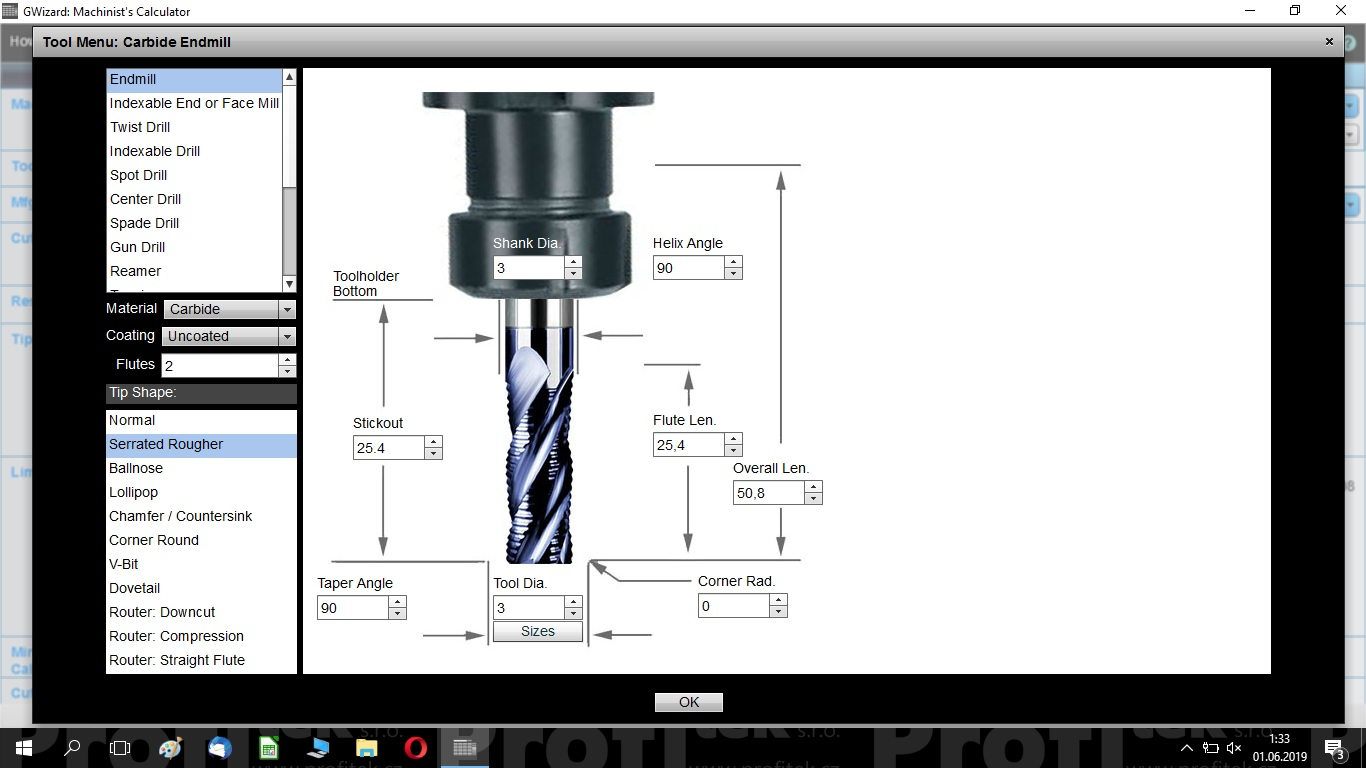

- po kliknutí na modré tlačítko vyskočí následující okno

v něm vyberte typ nástroje, příp. vyspecifikujte jeho rozměry a klikněte na Save



3 . Průměr nástroje

zkontrolujte zda průměr souhlasí s tím co jste zadával v bodě 2.(nastavování průměru nástroje pomocí šipek využijete až později při porovnávání zda se vyplatí použít nástroj s větším/menším průměrem)



4. Nastavení hloubky řezu

nastavte Vámi požadovanou hloubku řezu – myšleno hloubku na jeden průchodce



5. Nastavení šířky řezné spáry

nastavte Vámi požadovanou šířku řezu v případě že se jedná o kapsu stiskněte tlačítko Slot.



6. Nastavení frézovací strategie

zvolte mezi Aggressive (zaměřená na co nejkratší čas) a Conservative (zaměřená na co nejvyšší kvalitu obrobené plochy) strategií.



7. Signalizace optimálního nastavení

při změně parametrů se mění barva ze zelené na červenou dle namáhání nástroje a stroje

– při nastavování nevystupujte ze zelené barvy



8. Nastavení otáček (RPM)

v případě že chcete otáčky zvolit jako neměnný parametr, klikněte na ikonu zámku. V opačném případě přenastavte jejich hodnotu a souvztažně s nimi se začne automaticky měnit parametr Feedrate(9.)



9. Rychlost posuvu do řezu (Feedrate)

- v případě že chcete posuv do řezu zvolit jako neměnný parametr, klikněte na ikonu zámku. V opačném případě přenastavte jeho hodnotu a souvztažně s ním se začne měnit parametr RPM(8.)



10. Rychlost zápichu (Entry)

- v případě že využíváte jinou strategii zanoření do materiálu než přímý zápich(Plunge), vyberte ji a zobrazené hodnoty použijte pro vaši databázi nástrojů.





Poznámka. Parametry feedrate(9)/rpm(8)/cut depth(4) následně přepiště do databáze nástrojů ve Vašem CAM programu) Neopomeňte vzít v úvahu strategii frézování – agresivní pro hrubování konzervativní pro dokončovací frézování.
