Vzhledem k poměrně často se opakujícímu dotazu "jak spustit G-kod v UCCNC bez připojení k CNC systému" se tomuto tématu budeme věnovat v následujícím článku. Pokud jste již někdy zkoušeli spustit UCCNC s některým profilem Stepcraft, jistě jste zaznamenali, že po jeho spuštění se rozbliká tlačítko reset, resp. aktivuje ochranná podmínka, která bez připojení k CNC systému neumožňuje s UCCNC pracovat. Postup, jak tuto podmínku odstranit resp. jak nastavit UCCNC tak, aby tuto ochrannou podmínku považovalo za splněnou, naleznete v následujícím postupu:
1) Vytvoření nového "offline" profilu pro UCCNC

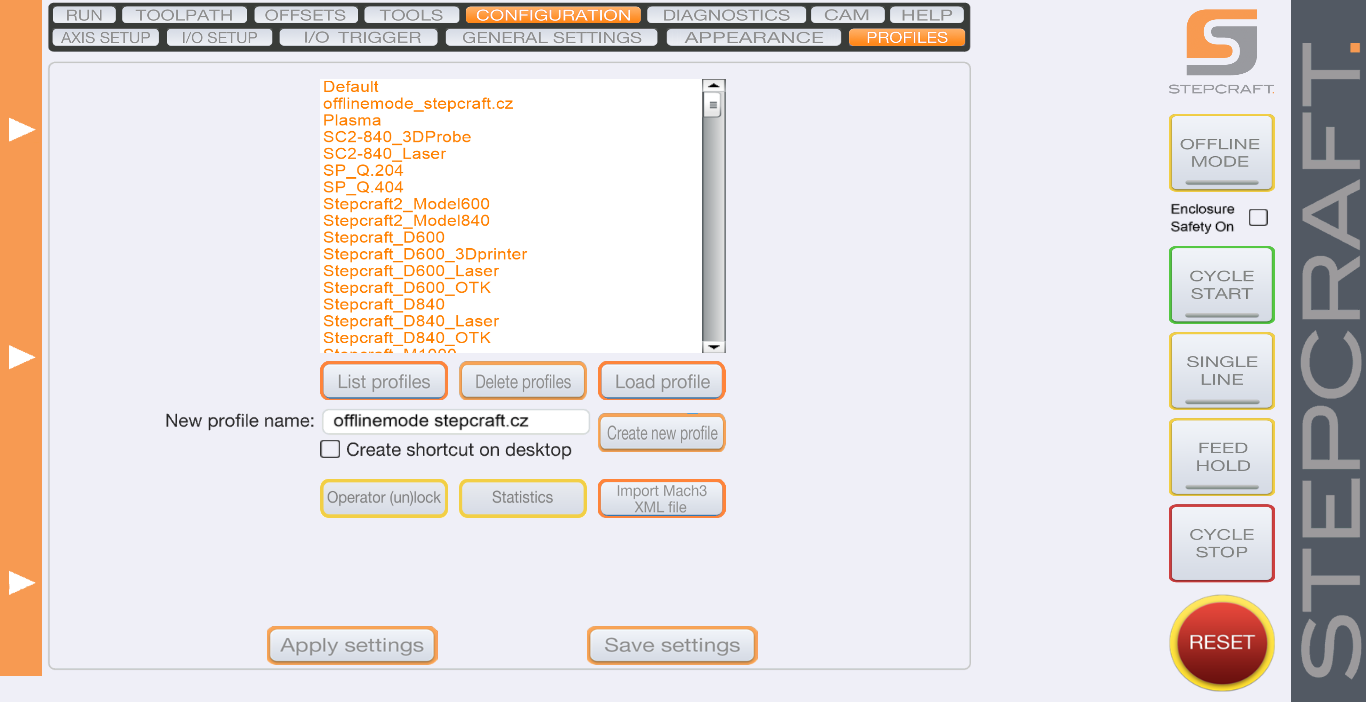

- spusťte UCCNC, překlikněte na kartu CONFIGURATION/PROFILES
- do políčka "New profile name" zadejte název Vašeho nového profilu a potvrďte klávesou Enter
- stiskněte tlačítko "Create new profile"
- najděte v seznamu Váš nově vytvořený profil a pomocí tlačítka "Load profile" jej aktivujte
Pozn.: Pokud chcete aby UCCNC vytvořilo zástupce Vašeho nového profilu a umístilo jej na Vaši pracovní plochu, aktivujte před stiskem tlačítka "Create new profil" možnost "Create shortcut on desktop"
2) Editace podmínky RESET

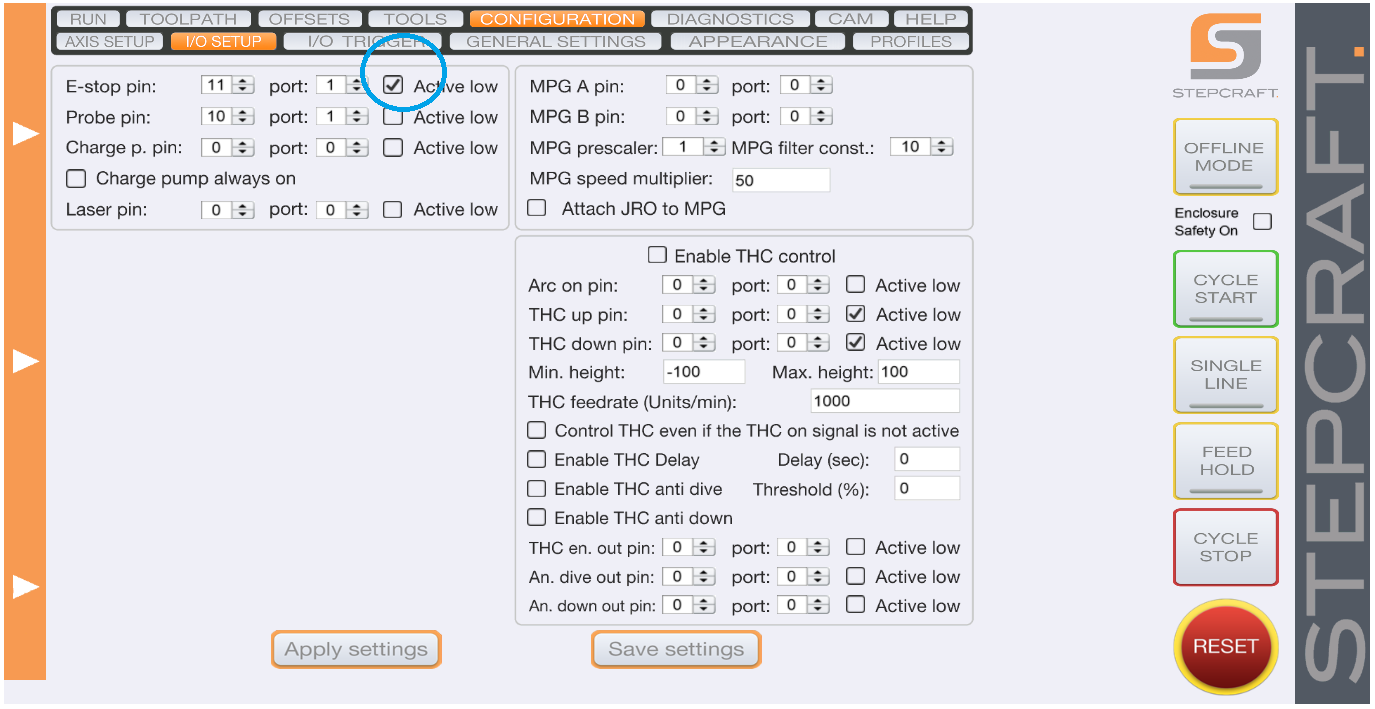

- přejděte na kartu CONFIGURATION / I/O SETUP
- nalezněte volbu "E-stop pin" a pomocí zatržítka u ní aktivujte možnost "Active low"
- změnu nastavení potvrďte stiskem "Apply setting" a uložte pomocí "Save setting"
3) Editace podmínek koncových spínačů

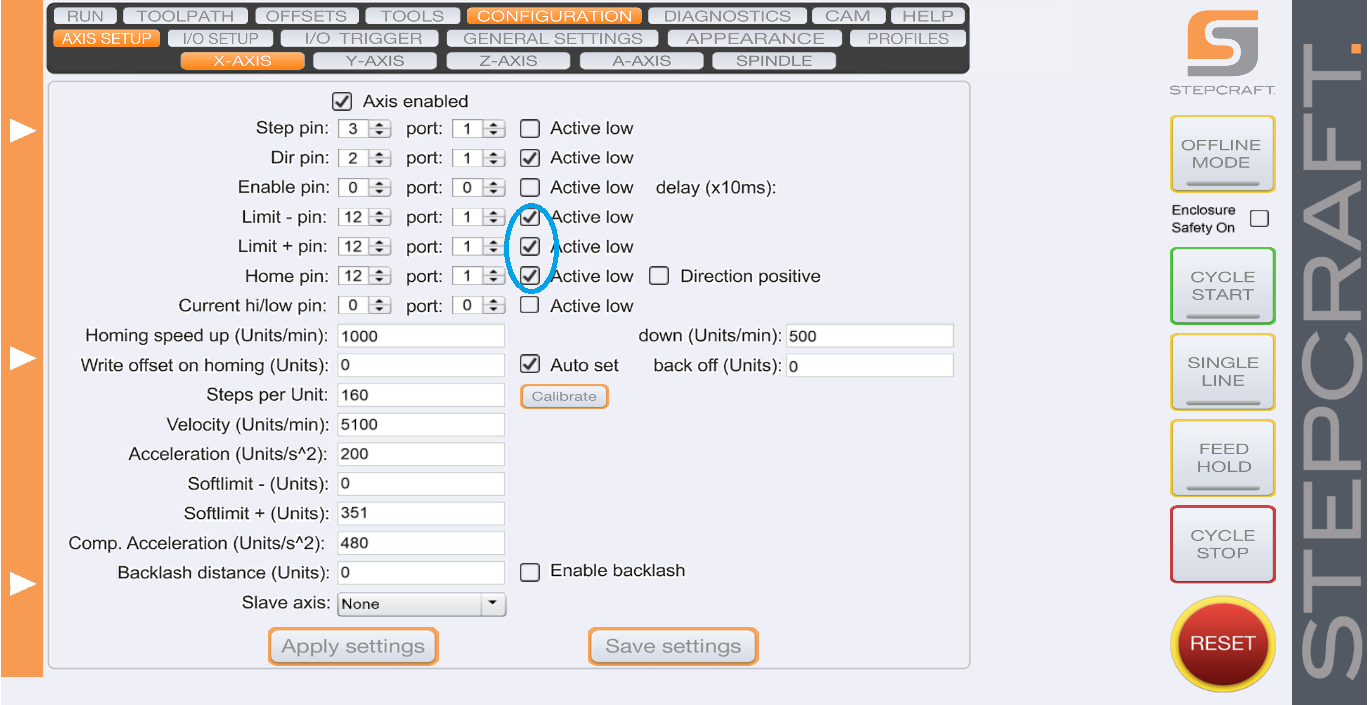

- přejděte na kartu CONFIGURATION / AXIS SETUP / X-AXIS
- nalezněte podmínky "Limit - pin, Limit + pin a Home pin"
- a u všech aktivujte možnost "Active low"
- změny nastavení potvrďte stiskem "Apply setting" a uložte pomocí "Save setting"
- stejný postup aplikujte pro nastavení osy Y a osy Z
4) Deaktivace automatické výměny nástroje (ignore M6 macro)
- přejděte na kartu CONFIGURATION / GENERAL SETTING
- nalezněte možnost "Ignore tool change code (M6)" a pomocí zatržítka jí aktivujte
- změnu nastavení potvrďte stiskem "Apply setting" a uložte pomocí "Save setting"

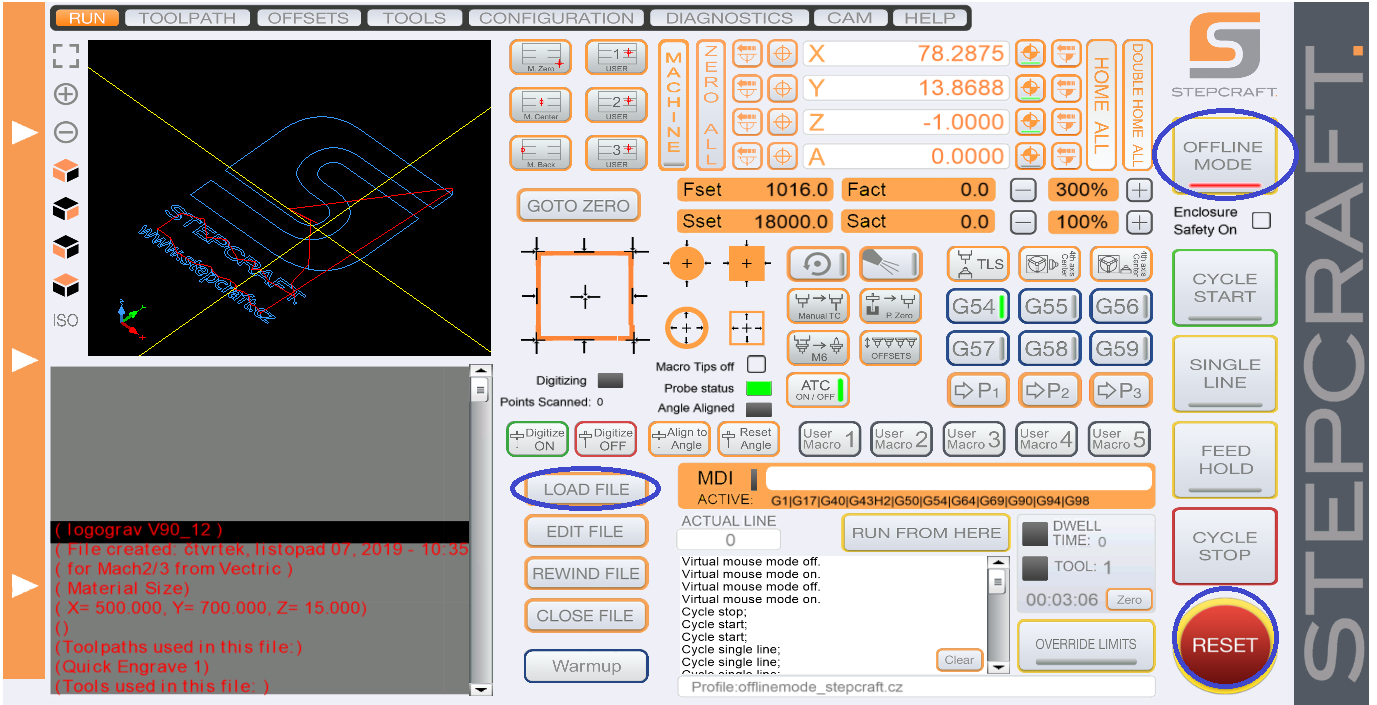

5) Spuštění UCCNC a zavedení programu
- stiskněte tlačítko RESET
- pomocí LOAD FILE vyberte a nahrajte Váš program(G-kod)
- stisknutím tlačítka OFFLINE MODE aktivujte offline mode
Pozn: Aktivní offline režim poznáte podle červeně svítící software kontrolky v tlačítku OFFLINE MODE
6) Spuštění programu v offline modu
- přesvědčte se že CNC systém není připojen k počítači
- stiskněte tlačítko HOME ALL
- spusťte Váš program resp. simulaci Vašeho programu pomocí tlačítka START CYCLE
Pozn.: V případě potřeby, lze upravit polohu pracovního počátku pomocí JOG MENU (ev. MDI řádky) a tlačítek pro určení pracovního počátku stejným způsobem, jako při standardním provozu
