UCCAM V UCCNC – ZÁKLADNÍ CAM MODUL, IMPORT DXF A TVORBA G‑KÓDU

UCCAM je vestavěný CAM modul v softwaru UCCNC, který umožňuje rychlé vytváření obráběcích drah přímo z DXF souborů. Jedná se o jednoduchý, ale praktický nástroj pro základní operace bez nutnosti externího CAM softwaru.

V tomto článku si ukážeme, jak UCCAM funguje, jak importovat DXF a jak vytvořit G‑kód.

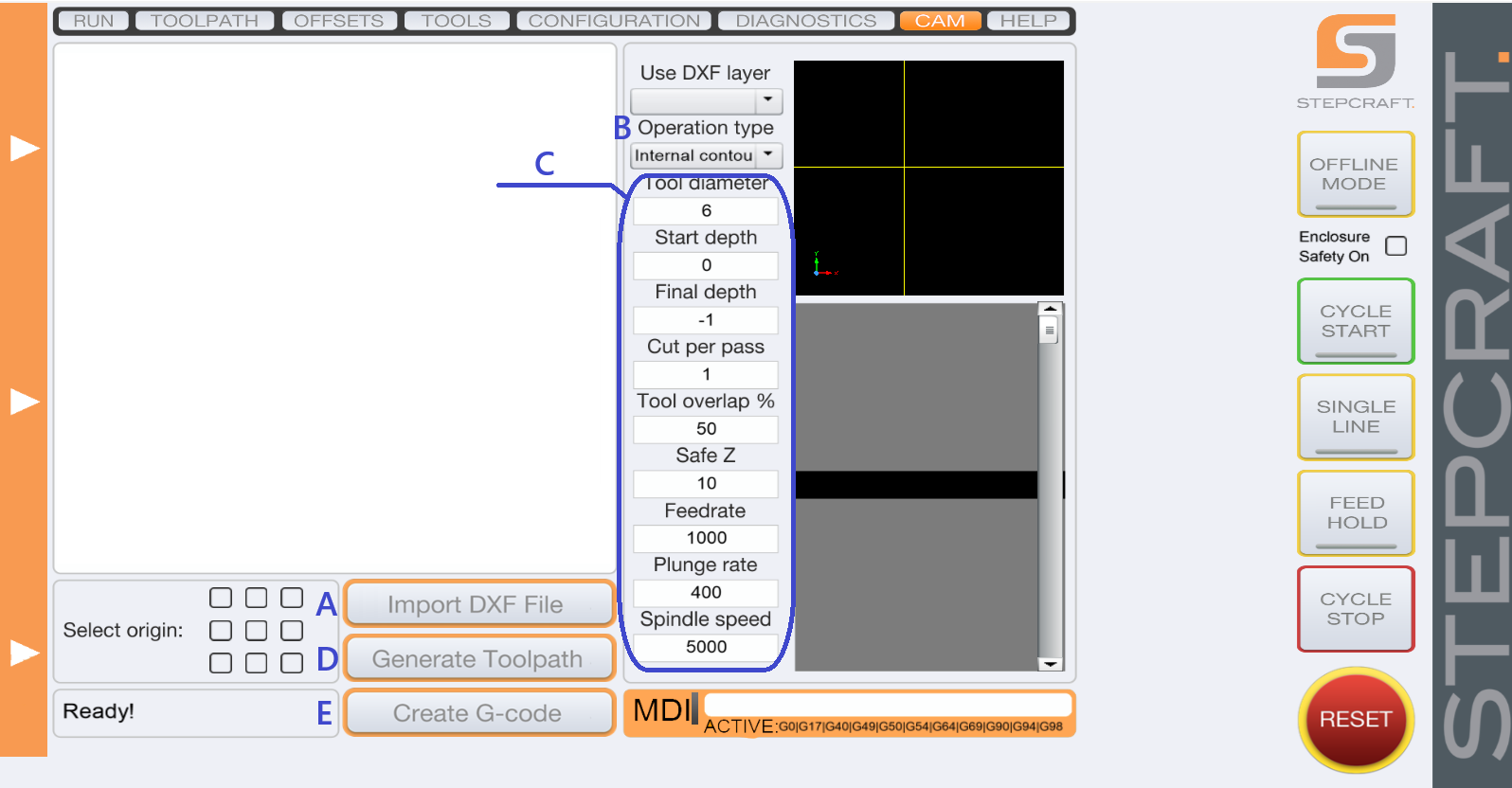

Co je UCCAM?

UCCAM je integrovaný CAM modul, který je součástí instalace UCCNC, přičemž umožňuje vytvořit základní nástrojové dráhy z dxf přímo v řídícím softwaru. Naleznete jej v horní liště na kartě s názvem CAM.



A. Import DXF souboru

Základem práce v UCCAM je import výkresu ve formátu DXF.

Postup:

  1. Klikněte na tlačítko „Import DXF“
  2. Vyberte soubor z disku
  3. Výkres se zobrazí v levé části okna
  4. Zvolte vrstvu v poli „DXF layer to use“



💡 Poznámka: Aktivní vrstva je zobrazena modře, ostatní vrstvy jsou šedé



⚠️ Pozor: UCCAM pracuje pouze s uzavřenými tvary (polygony)

  • otevřené křivky nelze obrábět
  • neplatné objekty jsou zvýrazněny hnědě

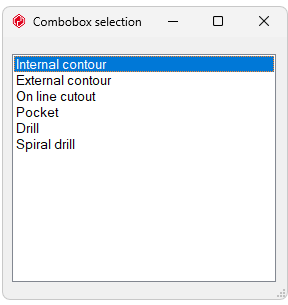

B. Typy operací v UCCAM

UCCAM umožňuje několik základních obráběcích operací:

1. Vnitřní kontura (Internal contour)

  • obrábění uvnitř tvaru (vhodné pro otvory)

2. Vnější kontura (External contour)

  • obrábění po vnější straně tvaru (vhodné pro dílce)

3. PO STŘEDU VEKTORU (On line cutout)

  • nástroj jede přesně po křivce (vhodné pro gravírování)

4. Kapsa (Pocket)

  • vyfrézování plochy uvnitř tvaru

5. Vrtání (Drill)

  • jednoduché vrtací cykly

6. Spirálové vrtání (Spiral drill)

  • plynulé zajíždění do materiálu (sestup po spirále)

C. Nastavení parametrů obrábění

Každá operace má vlastní parametry:

  • Průměr nástroje
  • Start depth / Final depth (hloubky)
  • Cut per pass (hloubka na průchod)
  • Feedrate / Plunge rate (rychlosti)
  • Safe Z height (bezpečná výška)



💡 Tip: Správné nastavení hloubky a průchodů má zásadní vliv na kvalitu obrábění i zatížení stroje.

D. Generování dráhy nástroje

Po nastavení operace:

  1. Klikněte na „Generate Toolpath“
  2. Software vypočítá dráhu nástroje
  3. Výsledek se zobrazí v náhledu



💡 Tip:  V náhledu zkontrolujte:

  • směr obrábění (sousledné/nesousledné)
  • správnou stranu kontury (uvnitř/vně/po středu)
  • kolize nebo chyby (Safe Z/Feed rate/Plunge rate/Cut per pass)

E. Vytvoření G‑kódu

Jakmile je dráha hotová:

  • Klikněte na „Create G-code“
  • Kód se vygeneruje a zobrazí
  • Lze ho ihned spustit v UCCNC



💡 Poznámka: UCCAM generuje standardní G‑kód kompatibilní s UCCNC

Omezení UCCAM

⚠️ Je potřeba počítat s tím, že UCCAM je základní CAM nástroj:

  • omezené funkce oproti plnohodnotným CAM systémům
  • pracuje pouze s DXF
  • pouze jednoduché 2D operace
  • bez pokročilých strategií obrábění



💡 Tip: Pro složitější práci je vhodné použít externí CAM (Vectric; EstCAM; Fusion apod.)

Kdy použít UCCAM?

✅ Ideální pro:

  • rychlé jednoduché díly
  • standardní gravírování a značení
  • základní frézování/řezání/pálení
  • testování a prototypy



❌ Nevhodné pro:

  • složité 3D obrábění
  • pokročilé strategie
  • velké projekty

Závěr

UCCAM je jednoduchý, ale užitečný nástroj, který vám umožní rychle převést DXF výkres na G‑kód přímo v UCCNC. Pro základní práci často plně postačí a výrazně zrychlí workflow bez nutnosti dalšího software.

Klíčem k úspěchu je správně připravený DXF a pečlivé nastavení parametrů obrábění.
