Řídicí jednotka UC400ETH představuje moderní řešení pro ovládání CNC strojů prostřednictvím ethernetového připojení. Na rozdíl od USB variant nabízí připojení odolnější rušení a zároveň umožňuje umístit řídicí počítač do téměř neomezené vzdálenosti od stroje. Pokud jste si právě pořídili tuto jednotku nebo na ni přecházíte kvůli plazmové řezací jednotce CUT50 , tento návod vám pomůže s její instalací a základním nastavením.
Celý proces není složitý, ale vyžaduje pozornost při nastavování síťových parametrů. Postupným následováním tohoto návodu dokážete zprovoznit komunikaci mezi vaším počítačem a řídicí jednotkou během několika minut. Výhodou UC400ETH je, že nevyžaduje instalaci speciálních ovladačů, což celý proces značně zjednodušuje.
POSTUP:
A) Příprava hardware
1. Připojte napájecí adaptér k UC400ETH
2. Propojte UC400ETH s počítačem síťovým kabelem
pozn.: Pro přímé připojení použijte křížený kabel, pro připojení přes router použijte standardní síťový kabel
3. Zapojte napájecí adaptér do el. zásuvky
B) Nastavení sítě v počítači

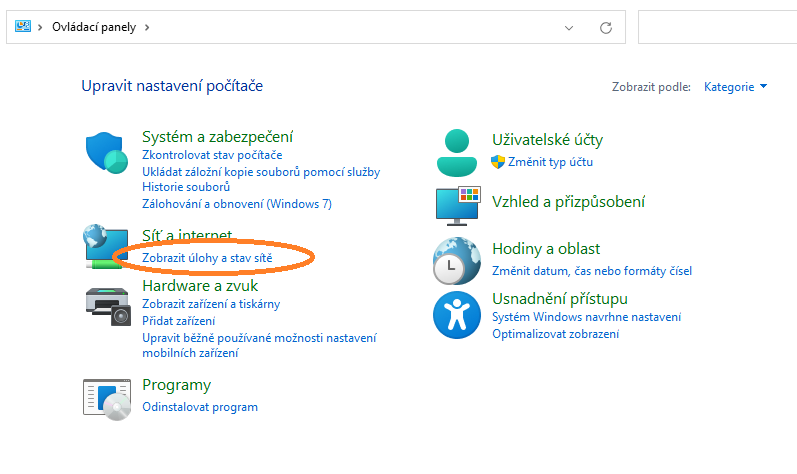

1. Otevřete Ovládací panely > Centrum síťových připojení a sdílení

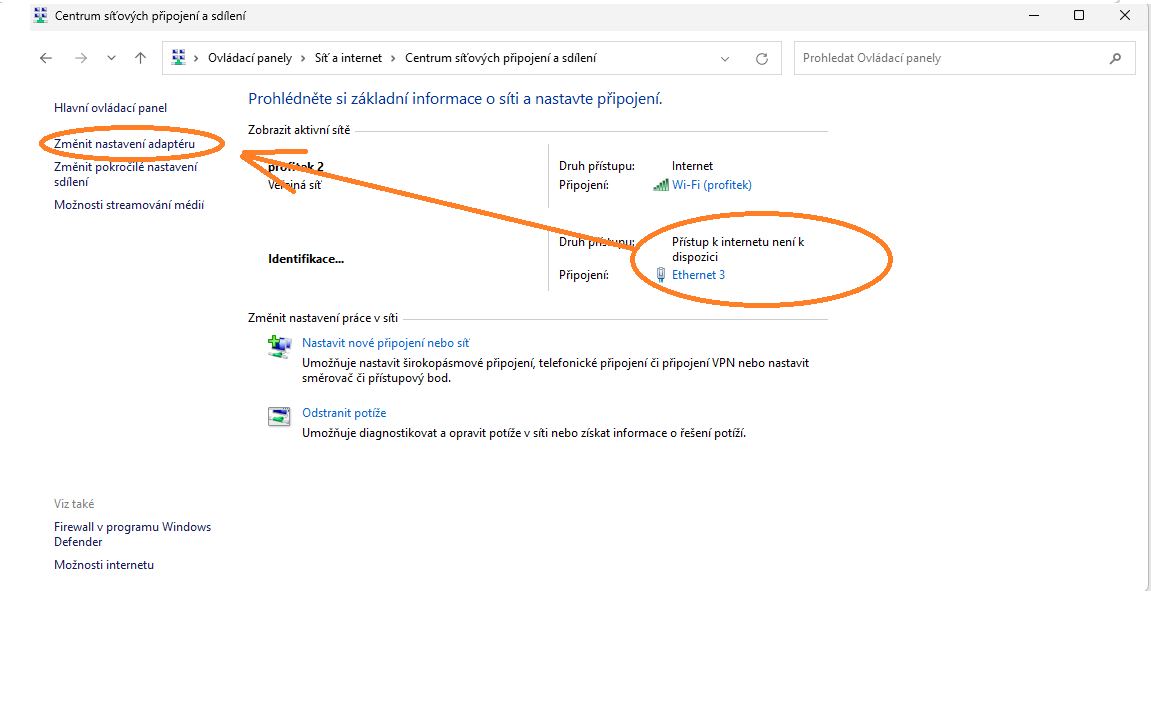

2. Klikněte na vaše síťové připojení a zvolte Změnit nastavení adaptéru

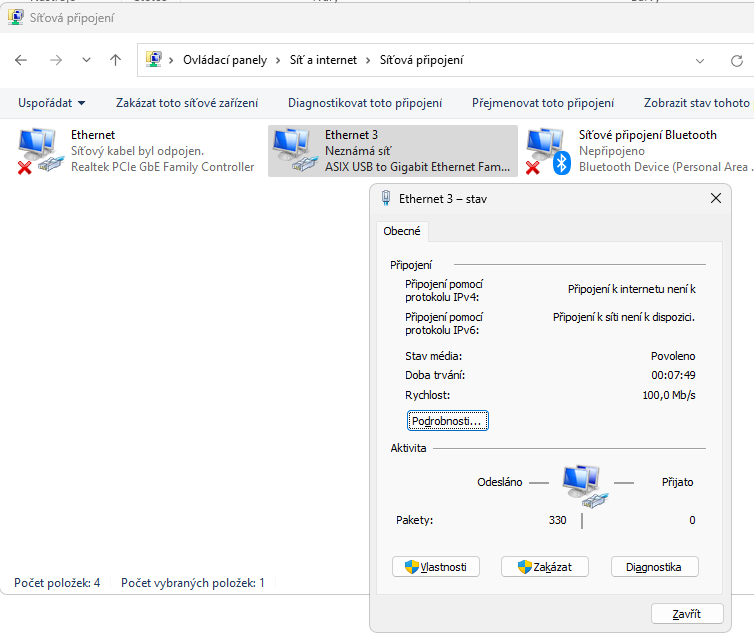

3.Klikněte na vaše síťové připojení (zde Etgernet 3) a klikněte na tlačítko Vlastnosti

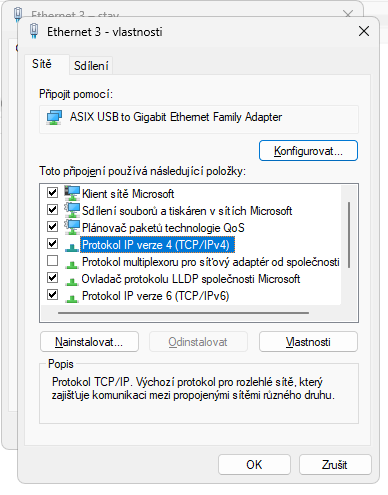

4. Zvolte řádek "Internet Protocol Version 4 (TCP/IPv4)"
5. Nastavte následující parametry:

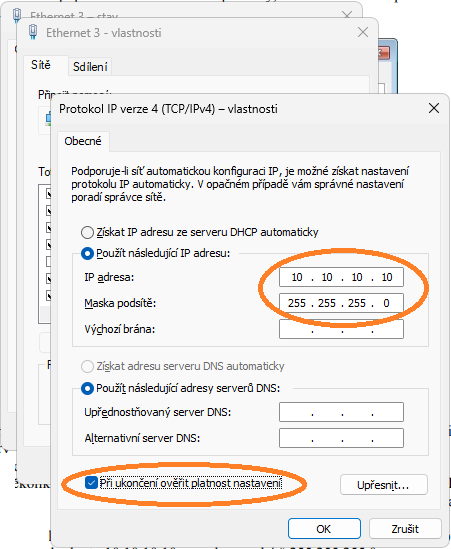

- IP adresa: 10.10.10.10
- Maska podsítě: 255.255.255.0 6. Potvrďte nastavení tlačítkem OK
C) Ověření připojení
1. Otevřete příkazový řádek
2. Zadejte příkaz: ipconfig

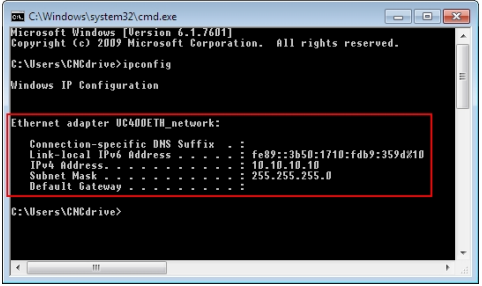

3. Zkontrolujte zda se Vám zobrazila podobná odpověď
pozn.: adresa Ipv4 našeho adaptéru získala hodnotu 10.10.10.10 s maskou podsítě 255.255.255.0
pozn.: postup instalace přes switch/router naleznete v manuálu k UETHC.
D) PROVEĎTE STANDARDNÍ INSTALAční postup uccnc
- z přiloženého flashdisku nainstalujte pomocí souboru multiinstaller řídící software UCCNC + profil pro Váš CNC systém a zaveďte licenční klíč
- postup standardní instalce UCCNC naleznete v článku zde
E) Tipy pro úspěšnou instalaci
- Při prvním nastavování preferujte přímé připojení
- Používejte kvalitní síťové kabely
- Před změnou nastavení si poznamenejte původní hodnoty
F) Reset do továrního nastavení
Pokud je potřeba vrátit jednotku do výchozího nastavení:
1. Vypněte napájení
2. Stiskněte a držte reset tlačítko
pozn: tlačítko reset je přístupné otvorem v horním krytu UC400ETH
3. Zapněte napájení
4. Držte tlačítko ještě 5 sekund
5. Počkejte na rozsvícení obou LED diod
