Laser KIT PLH3D-XT8 45W

2008/UNI 2008/STE Zvolte variantu
Neohodnoceno

PŘEDPRODEJ!

Nejnovější přírůstek do naší rodiny průmyslových řezacích a gravírovacích laserových hlav je v současnosti nejsilnějším gravírovacím laserem na trhu CNC. Tato kompaktní laserová hlava se může pochlubit skutečným optickým výkonem 45 W a neotřelým designem a dokáže zpracovat širokou škálu materiálů na bázi dřeva, kůže, textilií a plastů a v případě hlubokého gravírování a značení též kovů. Vzhledem k tomu, že využívá modré laserové světlo, dokáže efektivně zpracovat materiály, se kterými si infračervené lasery neporadí. Navíc jej lze přizpůsobit téměř jakémukoli CNC stroji. Tento lehký, vysoce výkonný, nákladově efektivní a snadno použitelný laser je ideální volbou vedle náročných uživatelů i pro velkoobjemové průmyslové aplikace kde umožňuje využití i v třísměnném provozu.

  • 72 825 Kč 13 335 Kč –18 %
    71 982,90 Kč včetně DPH
  • Zvolte variantu5-6 týdnů5-6 týdnů
    Můžeme doručit do: 5.4.2024 5.4.2024
59 490 Kč
  • Varianta
Kategorie: ZVÝHODNĚNÉ SESTAVY

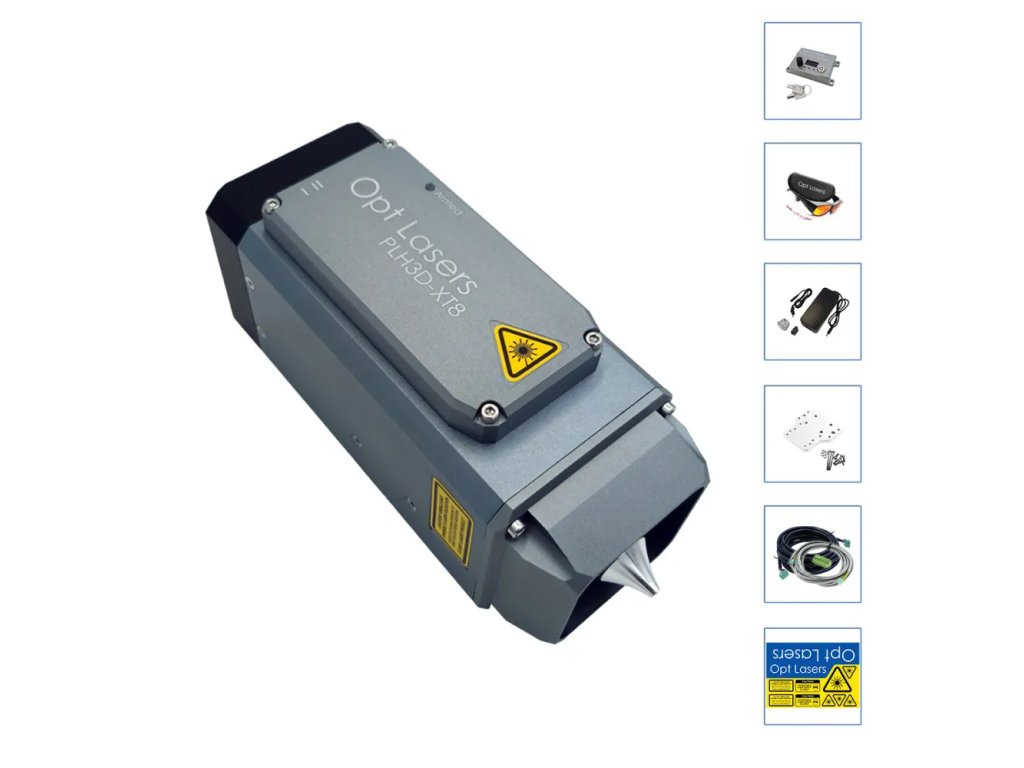

Světová laserová hlava č. 1 PLH3D-XT8 v kompletních sadách pro upgrade laseru Plug & Play pro všechny CNC stroje:



Vyberte si nejlepší řešení pro svůj CNC stroj s laserovou sadou Hyper-Performance XT8 Universal CNC. Tato komplexní sada pocházející přímo od lídra na trhu (a výrobce) laserových hlav obsahuje nejpůsobivější a nejpokročilejší laserovou hlavu na trhu.

Obsahuje také všechny základní komponenty, jako jsou laserové ochranné brýle, PLH3D-CNC adaptér Pro a univerzální hliníkový držák pro snadnou integraci s CNC stroji. Dále je stavebnice vybavena univerzálním signálovým kabelem, signálovými vodiči a napájecím zdrojem, což zajišťuje univerzální kompatibilitu s jakýmkoliv CNC ovladačem. Důvěřujte tomu nejlepšímu – tato sada je váš balíček typu vše v jednom Plug&Play, který poskytuje špičkový výkon a zaručuje bezproblémové připojení k Vašemu CNC.




PLH3D-XT8 45W: Výkonnější než CO2 lasery, ale energeticky účinnější



Laserová hlava PLH3D-XT8 představuje revoluci v odvětví laserového řezání a gravírování a zastiňuje nejpopulárnější CO2 lasery nejen ve výkonu, ale také v energetické účinnosti. Pokud jde o spotřebu energie, zatímco CO2 laser spotřebuje přibližně 650 W k dodání stejného množství energie, modrý laser jako PLH3D-XT8 vyžaduje pouze přibližně 200 W. Kromě toho 45W výkon PLH3D-XT8 nejen překonává typické 40W CO2 lasery, ale také demonstruje vedoucí postavení společnosti Opt Lasers na trhu ve výrobě laserových hlav. Pečlivý design a konstrukce PLH3D-XT8 společnosti Opt Lasers zaručují vynikající výkon a spolehlivost.

Velikost laserového bodu PLH3D-XT8 je pod 200 um, což mu umožňuje dosáhnout extrémně přesných detailů a je během provozu jasně viditelné. Tato přesnost v kombinaci s její schopností bez námahy řezat materiály, jako je 15 mm dřevo, staví PLH3D-XT8 jako nejrychlejší laserovou hlavu ve své třídě, vhodnou jak pro složité umělecké práce, tak pro robustní průmyslové aplikace. PLH3D-XT8 v podstatě představuje významný pokrok v laserové technologii, nabízí bezkonkurenční výkon, vynikající energetickou účinnost a schopnost vysoce detailní práce, díky čemuž je ideální pro širokou škálu potřeb řezání a gravírování.



Vlastnosti sady pro upgrade PLH3D-XT8 CNC laseru:

  • Bezkonkurenční 45W maximálního optického výkonu, nový standard výkonu a výkonu laserové hlavy.
  • Úzký zářez pro minimální ztráty materiálu díky těsnému paprsku a vynikající hloubce zaostření.
  • Vynikající účinnost řezání díky nastavitelné tvarově evoluční vzduchové asistenční trysce integrované do laserové hlavy.
  • Optimalizováno pro všestrannost: Vyberte si vysokorychlostní řezání nebo detailní gravírování se dvěma provozními režimy.
  • Zažijte ultrarychlý výkon a zvýšenou bezpečnost s integrovaným ovladačem laserové diody a bezpečnostní elektronikou.
  • Zvýšená bezpečnost během provozu s aktivovaným LED indikátorem.
  • Optimální chlazení díky špičkovému ventilátoru s průtokem vzduchu 92 m³/h (52 CFM).
  • Pevné hliníkové držáky pro bezpečnou a spolehlivou instalaci, eliminující skryté náklady.
  • Odolný a snadno čistitelný kryt z eloxovaného hliníku pro dlouhodobé používání.
  • Vyhovuje FDA a EU a zajišťuje bezpečnost a kvalitu s adaptérem PLH3D-CNC.

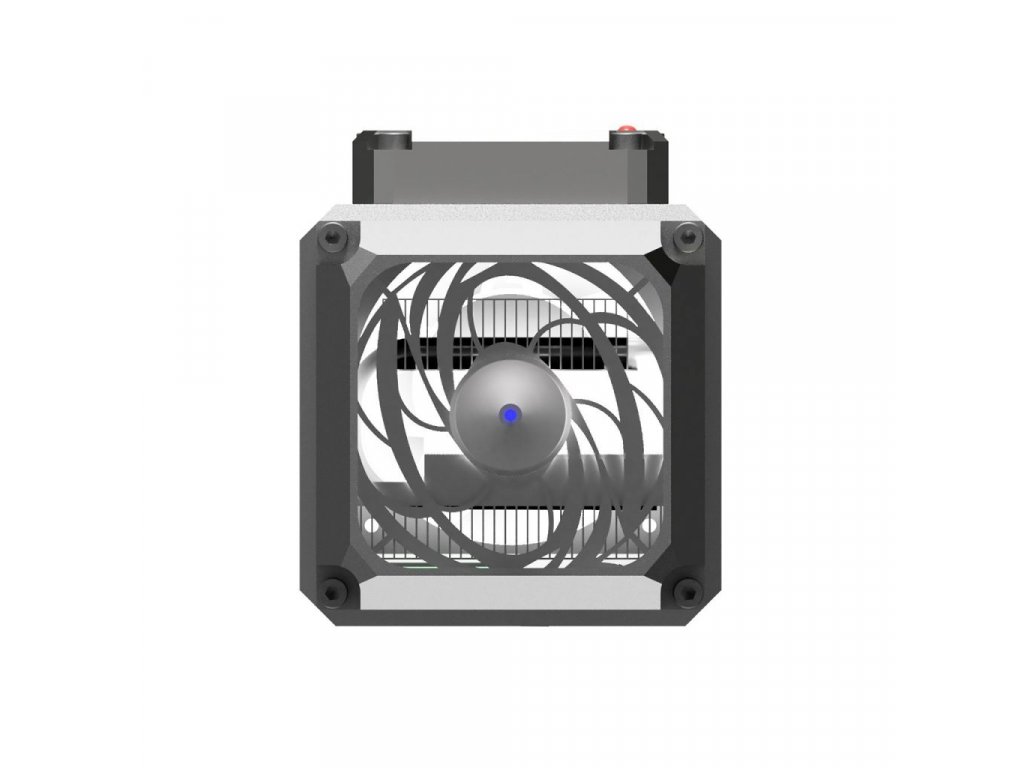

Čelní pohled na laserovou hlavu PLH3D-XT8



Všechny níže uvedené materiály jsou vyříznuty jedním průchodem (kliknutím níže přehrajete video)

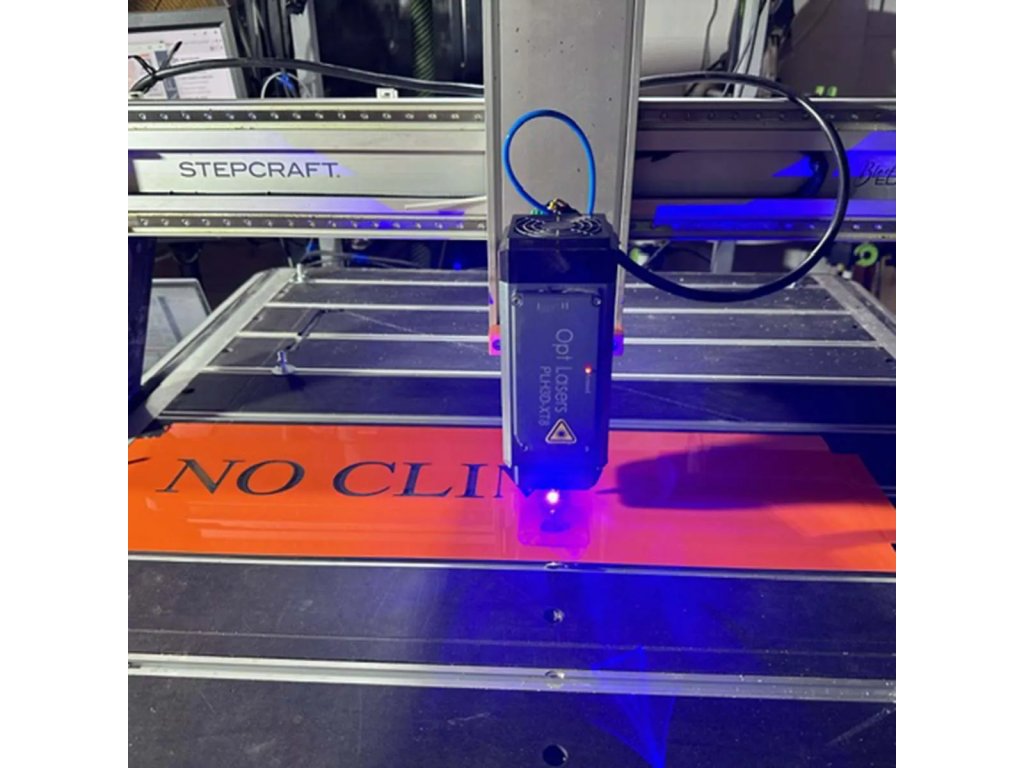

Ukázka modré laserové rytiny PLH3D-XT8




Vlastnosti a výhody laserové hlavy PLH3D-XT8:


PLH3D-XT8 Mimořádná hloubka zaostření paprsku

Vynikající hloubka zaostření bez potíží s nastavením výšky – Rozlučte se s problémy práce s nerovnými, ohnutými nebo drsnými povrchy. Laserová hlava PLH3D-XT8 se svou pozoruhodnou hloubkou zaostření a rozšířeným pásem paprsku je jedinečně zběhlá ve zvládání nerovností povrchu. To znamená konzistentní, efektivní laserové zpracování na zakřivených i plochých površích bez nutnosti neustálého nastavování nebo vyrovnávání. Kromě toho XT8 dosahuje vysokého výkonu v jednoprůchodovém řezání, srovnatelného s víceprůchodovými metodami s nastavením osy Z, což z něj činí perfektní volbu pro uživatele, kteří oceňují efektivitu a kvalitu v přímém a méně praktickém přístupu.


Nastavitelná tryska PLH3D-XT8

Integrovaná a nastavitelná tryska Air-Asist PLH3D-XT8  - PLH3D-XT8 je vybavena pokročilou vestavěnou nastavitelnou tryskou Air-Asist pro optimální nastavení jak při gravírování tenkých materiálů, tak při efektivním řezání tlustého materiálu. Jeho patentovaný design výrazně zlepšuje proces řezání odstraněním nečistot, zachováním čistoty a až šestinásobným zrychlením řezání. Tvarově proměnlivá tryska zajišťuje rovnoměrné rozložení tlaku, minimalizuje zpětné nasávání odpadu a vyrovnává proud horkého vzduchu s laserovým paprskem. Toto přesné řízení proudění vzduchu nejen zvyšuje účinnost řezání, ale také snižuje riziko poškození způsobeného teplem. Tryska Air-Asist PLH3D-XT8 je příkladem naší oddanosti pokročilým, účinným a přesným laserovým řešením.



Dřevo ryté a řezané

Dva provozní režimy pro gravírování ve stupních šedi a režimy plného řezání - Laserová hlava PLH3D-XT8 nabízí dva režimy výkonu: 50 % pro gravírování ve stupních šedi a 100 % pro vysokorychlostní černobílé gravírování a efektivní řezání. Režim 50 % s použitím přibližně 0–20 W je ideální pro detailní práci ve stupních šedi a poskytuje přesnost při vykreslování odstínů. 100% režim vyniká rychlým řezáním i přes silnější materiály a dosahuje čistých řezů v jediném průchodu bez obětování kvality. Využívá všechny laserové diody pro provoz s plnou kapacitou, vhodný pro úkoly s vysokým výkonem, přičemž stále podporuje širokou škálu variací signálu PWM pro všestrannost ve stupních šedi. Díky této přizpůsobivosti je PLH3D-XT8 ideální pro různé materiály a aplikace, od jemného gravírování až po efektivní řezání silných materiálů.


Nastavitelná tryska PLH3D-XT8

Chladič s měděnou trubkou: Konečné řešení pro účinné chlazení – Technologie chladiče s měděnou trubkou použitá v našich systémech představuje vrchol účinnosti chlazení. Tato pokročilá technologie využívá speciální plyn, který rychle mění fázi, což umožňuje rychlou absorpci a přenos tepla. Teplo je efektivně přenášeno ze zdroje do přídavného chladiče, což zajišťuje optimální chladicí výkon. Tato metoda je nejen vysoce účinná, ale také zvyšuje celkovou stabilitu a životnost zařízení tím, že udržuje trvale nižší provozní teplotu.



Signalizační LED pro vylepšené provozní povědomí
Laserová hlava PLH3D-XT8 je vybavena signalizační LED, která indikuje, kdy je jednotka odjištěna a připravena. Tato LED je kritickým bezpečnostním prvkem, který signalizuje, že laser se aktivuje po přijetí modulačního signálu. Zvyšuje provozní bezpečnost tím, že zajišťuje, aby si uživatelé byli vědomi stavu aktivace laseru. LED dioda také slouží jako indikátor přehřátí: bliká, pokud okolní teplota překročí 40 °C (104 °F) a vypne laserovou hlavu při teplotách 45 °C (113 °F) nebo vyšších, což zajišťuje bezpečnost i správnou teplotu řízení.

Chlazení, odolnost a styl: Špičkový kryt laserové hlavy PLH3D-XT8 – Laserová hlava PLH3D-XT8 obsahuje vestavěný filtr ventilátoru, který výrazně snižuje hromadění nečistot a zabraňuje pronikání větších nečistot do jednotky. Kromě ochranné role přispívá tento filtr také ke snížení hluku, díky čemuž je chod ventilátoru tišší. Chrání před olejem a jinými nečistotami a zároveň zjednodušuje údržbu. Pravidelné čištění filtru je nezbytné pro optimální výkon a jeho konstrukce umožňuje snadný přístup a umožňuje rychlou údržbu bez použití nářadí.

Vysoce účinný optický systém - Kombinace paprsků z více diod není snadný úkol. Pokud optické ztráty dosahují několika wattů, laserová hlava dlouho nevydrží. Opt Lasers zajišťuje, že celý optický systém pracuje s vysokou účinností. Výsledkem je, že naše laserové hlavy, vybavené 8 diodami, každá s výkonem 6W, poskytují celkový optický výkon až 45W, zatímco konkurence je nucena tlačit laserové diody na 7W, jen aby dosáhla ještě méně.

Nejsilnější ventilátor dostupný na trhu ve své velikosti  - Chlazení není jediná věc, kterou ventilátor dělá - pohybuje 92 m 3 vzduchu za hodinu (52 CFM), což poskytuje skvělý systém odvodu kouře.

Superrychlý vestavěný ovladač pro bezkonkurenční výkon – Opt Lasers vede v inovacích integrací superrychlého ovladače laserové diody přímo do řezací a gravírovací laserové hlavy, což znamená významný pokrok v technologii. Těsná blízkost laserové diody k budiči nejen zajišťuje zvýšenou ochranu laserové diody, ale také umožňuje modulaci vysokofrekvenčního proudu. Tato schopnost je nezbytná nejen pro dosažení přesných a rychlých výsledků gravírování, ale také pro přesnou reprodukci odstínů šedé. Tato konstrukce navíc účinně eliminuje efekty indukčnosti, které se obvykle vyskytují během zapínání, čímž se zvyšuje výkon i spolehlivost.

Bezproblémová instalace pro OEM aplikace - Laserová hlava PLH3D-XT8 je navržena se zaměřením na snadnou integraci, zejména pro OEM aplikace. Vyznačuje se přístupným, ale chráněným šroubovým připojením, což zjednodušuje proces instalace. Tento promyšleně navržený konektor se snadno připojuje a zajišťuje bezproblémové nastavení. Jeho strategické umístění pod krytem jej navíc během provozu chrání před prachem a nečistotami.

OEM přizpůsobení je k dispozici pro výrobce 3D tiskáren a CNC strojů.




Zahrnuté příslušenství



PLH3D-CNC adaptér Pro



Adaptér PLH3D-XT8

    • Bezpečnostní klíč zabraňující neoprávněnému použití.
    • Displej zobrazující stav, stav vstupu, úroveň naplnění signálu PWM a nastavený program.
    • Snadná změna programu a možnost programování adaptéru.
    • Restart systému v případě výpadku napájení.
    • Detekce připojení laserové hlavy.
    • Další nastavení pro pokročilé uživatele.
    • Testovací režim pro kontrolu připojení a testování laserové hlavy.
    • Možnost dálkového zapnutí.
    • Další opto-izolované vstupy.

Laserové ochranné brýle



Laserové ochranné brýle

  • Zvyšte svou bezpečnost pomocí našich 450 nm laserových bezpečnostních brýlí s hodnocením CE.
  • Nabídněte 50% propustnost viditelného světla pro jasnou viditelnost.
  • Hodnocení vysoké optické hustoty (OD) 7+ v rozsahu 190 nm až 540 nm.
  • Účinně snižte potenciální poškození difúzně odraženým laserovým zářením.
  • Poskytněte významnou vrstvu ochrany proti vystavení modrému laseru.


Montážní a výškový referenční nástroj

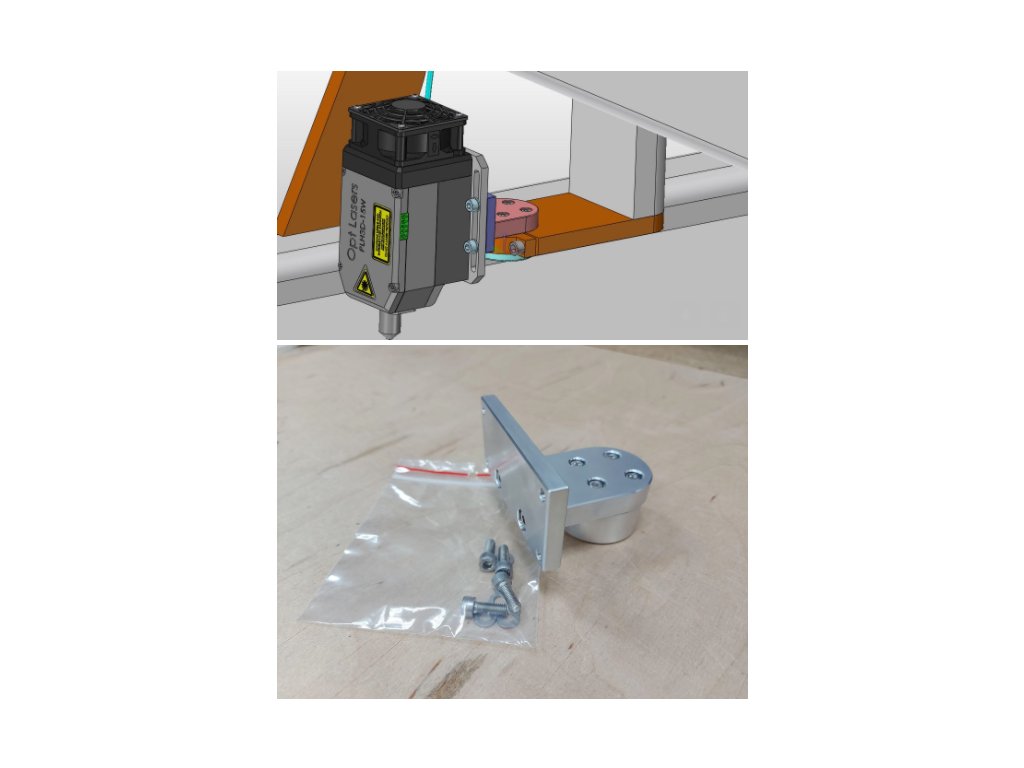

Držák pro PLH3D-XT8 a Heigth Referenc Tool

  • Výškový referenční nástroj pro rychlé a snadné nastavení pracovní vzdálenosti laserové hlavy.
  • Pevný hliníkový držák pro bezpečné uchycení laserové hlavy nebo dokovací stanice.
  • Včetně všech základních šroubů.
  • Vyhněte se skrytým nákladům.

Napájení a elektroinstalace



Držáky a napájecí zdroje

  • Všechny potřebné kabely pro bezproblémové připojení.
  • Kompatibilní s mezinárodními prodejnami (USA, AU a Evropa).
  • Vysoce kvalitní a nehlučný napájecí zdroj.
  • Navrženo pro zjednodušení nastavení a vylepšení uživatelského zážitku pomocí sady Opt Lasers Kit.
  • Vyhněte se skrytým nákladům.




DOPORUČENÁ DOPLŇKOVÁ VÝBAVA



Magnetický LaserDockⓇ PRO

(Doporučeno: přidat v horní části stránky)



LaserDock PLH3D-XT8

  • Současné připojení elektřiny a stlačeného vzduchu v jedné dokovací stanici.
  • Funkce bezpečnostního odpojení: Zabraňuje nebezpečným vertikálním kolizím.
  • Rychlé připevnění nebo odstranění laserové hlavy během několika sekund.
  • Možnost montáže těžké laserové hlavy: Vhodné pro těžké laserové hlavy.
  • Pozlacené, pružinové kolíky: Chráněné a spolehlivé spoje.
  • Možnost aretace polohy pro laserový dok.
  • Konstrukce z tvrdého eloxovaného hliníku.





Galerie aplikací PLH3D-XT8

















Syntetické materiály s PLH3D-XT8






Vestavěný ovladač s bezkonkurenčním výkonem – srdce laserové hlavy



Opt Lasers vede v inovacích tím, že jako první integruje superrychlý ovladač laserové diody přímo do řezací a gravírovací laserové hlavy. Vestavěný driver, srdce laserové hlavy, zajišťuje zvýšenou ochranu laserové diody. Jako výrobce ovladačů laserových diod využila společnost Opt Lasers dlouholeté zkušenosti k vytvoření vysoce účinného ovladače s nízkou spotřebou energie a minimální produkcí tepla. Díky tomu je možné používat řezací a gravírovací lasery při vysokých rychlostech, a to i pro malé detaily nebo zatáčky s úzkým poloměrem, díky schopnosti řidiče rychle zpracovat všechny potřebné signály. Navíc s maximálním proudem driveru 6A, provoz na 3-4A zajišťuje dlouhou životnost a spolehlivost a poskytuje kompenzaci pro prodlouženou životnost driveru.

  • Maximální výstupní proud: 6A
  • Typický výstupní proud: 3-4 A
  • Vstupní napětí 24V
  • Integrovaný mikrokontrolér pro tep. měření a měkký start
  • Systém tepelné ochrany: 45 °C
  • Měkký start pro ochranu diod
  • Ochrana před elektrostatickým výbojem (ESD).
  • Ochrana proti zpětnému napětí
  • Nadproudová ochrana
  • Kompaktní velikost a 90% účinnost
  • Režim CW a režim ovládání vstupu
  • PWM/TTL vstup
  • Stavový výstup (5V = OK) vstup
  • Šířka modulačního pásma 0-30 kHz

Držáky a napájecí zdroje




TechnickÁ specifikace produktu


PLH3D-XT8
Maximální optický výkon 45 W
Rozměry laserové hlavy (D x Š x V) 76 x 89 x 194 mm
(3 x 3,5 x 7,64 palce)
Hmotnost laserové hlavy, typ. 1050 g (2,31 lb.)
S LaserDock: 1230 g (2,71 lb.)
Průtok ventilátoru 92 m3/h (53 CFM)
Hluk ventilátoru 58 dBA
Vzor montážních otvorů 5 x 4 otvory, 24 x 15 mm
(0,94 x 0,59 palce)
Typ montážního otvoru M3 x 0,5 x 3 mm
Max. Teplota okolí 40 °C (104 °F)
Modulační vstup PWM/TTL,
0–24 V
Doporučená základní frekvence PWM 1 – 5 kHz
Max. Modulační šířka pásma 30 kHz
Modulační vstupní impedance >1 kΩ
Napětí napájecí jednotky 24 V
Zdroj 24 V Min. Aktuální 8 A
Maximální spotřeba energie 170 W



    Příklad rychlosti řezání a gravírování s PLH3D-XT8


    Materiál Typ operace Tloušťka Rychlost Výkon laseru Passy
    Dřevo Rytina N/A 350 mm/s (827 palců/min) 100% 1
    Rytina N/A 70 mm/s (165 palců/min) 20 % 1
    Překližka Rytina N/A 350 mm/s (827 palců/min) 100% 1
    Řezání 3 mm (0,118") 22,5 mm/s (53,1 palce/min) 100% 1
    Řezání 4 mm (0,157") 12 mm/s (28 palců/min) 100% 1
    Řezání 6 mm (0,236") 6 mm/s (14 palců/min) 100% 1
    Řezání 10 mm (0,394") 3 mm/s (7 palců/min) 100% 1
    Dřevovláknitá deska s vysokou hustotou
    (HDF)
    Rytina N/A 350 mm/s (827 palců/min) 100% 1
    Řezání 3 mm (0,118") 12 mm/s (28 palců/min) 100% 1
    Dřevovláknitá deska střední hustoty
    (MDF)
    Rytina N/A 350 mm/s (827 palců/min) 100% 1
    Řezání 7,5 mm (0,295") 4 mm/s (9,4 palce/min) 100% 1
    Balsa Rytina N/A 350 mm/s (827 palců/min) 100% 1
    Řezání 12 mm (0,472") 40 mm/s (94 palců/min) 100% 2
    Borové dřevo Rytina N/A 350 mm/s (827 palců/min) 100% 1
    Řezání 15 mm (0,591") 3 mm/s (7 palců/min) 100% 1
    Veg-Tan
    Top-Grain
    vepřová kůže
    Rytina N/A 3000 mm/s (7090 palců/min) 100% 1
    Rytina N/A 60 mm/s (142 palců/min) 2 % 1
    Řezání 2 mm (0,079") 50 mm/s (118 palců/min) 100% 1

    Tvrdá celozrnná
    hovězí kůže Veg-Tan
    Rytina N/A 3000 mm/s (7090 palců/min) 100% 1
    Rytina N/A 60 mm/s (142 palců/min) 2 % 1
    Řezání 4 mm (0,157") 18 mm/s (42,5 palce/min) 100% 1
    PU (polyuretan) umělá kůže Řezání 2 mm (0,079") 50 mm/s (118 palců/min) 100% 1
    Bílý mramor (hluboké) rytí N/A 52 mm/s (120 palců/min) 100% 1
    Břidlice Rytina N/A 140 mm/s (330 palců/min) 100% 1
    Černý akryl Řezání 2 mm (0,079") 7 mm/s (17 palců/min) 100% 1
    Řezání 5 mm (0,197") 6 mm/s (14 palců/min) 100% 3
    Řezání 10 mm (0,394") 6 mm/s (14 palců/min) 100% 4
    Oranžový průhledný akryl Rytina N/A 220 mm/s (520 palců/min) 5 % 1
    Červený akryl Řezání 2 mm (0,079") 4,2 mm/s (9,9 palce/min) 100% 1
    Zelený akryl Řezání 2 mm (0,079") 2,8 mm/s (6,6 palce/min) 100% 1
    Bavlna Rytina N/A 180 mm/s (425 palců/min) 15 % 1
    Džíny Řezání 0,5 mm (0,0197") 255 mm/s (602 palců/min) 100% 1
    Vyztužený nylon s vysokou hustotou Řezání 3,6 mm (0,142") 6 mm/s (14,2 palce/min) 100% 1
    Bílý polyester Řezání 0,2 mm (0,00787") 60 mm/s (142 palců/min) 100% 1
    Bílý polyester s vysokou hustotou Řezání 0,4 mm (0,0157") 25 mm/s (59 palců/min) 100% 1
    Cordura Řezání 0,35 mm (0,0138") 150 mm/s (354 palců/min) 100% 1
    Řezání 0,5 mm (0,0197") 95 mm/s (224 palců/min) 100% 1
    Cítil Řezání 4 mm (0,1575") 70 mm/s (165 palců/min) 100% 1
    Polyfoam Řezání 40 mm (1,575") 5 mm/s (12 palců/min) 100% 1
    Řezání 40 mm (1,575") 15 mm/s (35 palců/min) 100% 3
    EVA pěna Řezání 3 mm (0,118") 140 mm/s (331 palců/min) 100% 1
    Řezání 5 mm (0,197") 85 mm/s (201 palců/min) 100% 1
    Polyuretanová (PU) pěna Řezání 10 mm (0,394") 88,5 mm/s (209 palců/min) 100% 1
    Uhlíkové vlákno Řezání 0,5 mm (0,0197") 15 mm/s (35,4 palce/min) 100% 1
    Skleněné vlákno Řezání 0,7 mm (0,0276") 5 mm/s (11,8 palce/min) 100% 1
    Nerezová ocel (hluboké) rytí N/A 70 mm/s (165 palců/min) 25 % 1
    (hluboké) rytí N/A 280 mm/s (661 palců/min) 100% 1
    Označení N/A 865 mm/s (2040 palců/min) 100% 1
    Nástrojová ocel (hluboké) rytí N/A 70 mm/s (165 palců/min) 25 % 1
    (hluboké) rytí N/A 280 mm/s (661 palců/min) 100% 1
    Označení N/A 865 mm/s (2040 palců/min) 100% 1
