STEPCRAFT-3/D.420 C

1806/NES 1806/SES Zvolte variantu

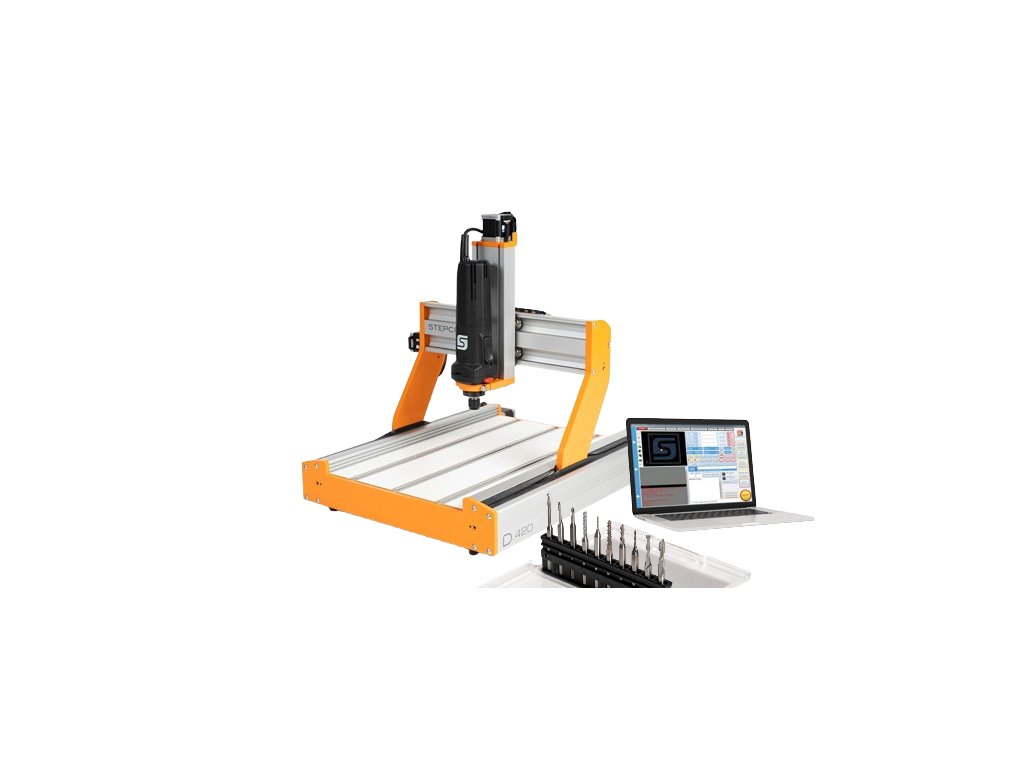

CNC systém Stepcraft-3 D420 v optimální konfiguraci pro naprostou většinu standardních frézovacích operací



  • 43 290 Kč 53 490 Kč od 43 290 Kč 3 300 Kč –7 % 3 491 Kč –6 % 3 491 Kč –7 %
    48 387,90 Kč 60 498,79 Kč od 48 387,90 Kč včetně DPH
  • Zvolte variantu3-6 pracovních dnů5-6 týdnů
    Můžeme doručit do: 19.12.2024 24.1.2025
39 990 Kč 49 999 Kč od 39 990 Kč
  • Varianta
Kategorie: ZVÝHODNĚNÉ SESTAVY


Třetí generace oblíbené řady Stepcraft D.Serie vychází z našeho dřívějšího modelu Stepcraft-2/D.Serie, avšak od svého předchůdce se liší celou řadou konstrukčních zdokonalení. Mezi ty nejzásadnější patří:

  • pracovní trámec pro osu Z (trámec vychází z osvědčené konstrukce Z-osy používané na našich průmyslových a profesionálních řadách Q.Serie a M.Serie a je osazen dvojicí M6 upínacích drážek)
  • MDF T-Slot pracovní stůl (pro variabilní rychlé upínání obráběného materiálu je CNC systém osazen upínacími T-slot lištami standardu M6)

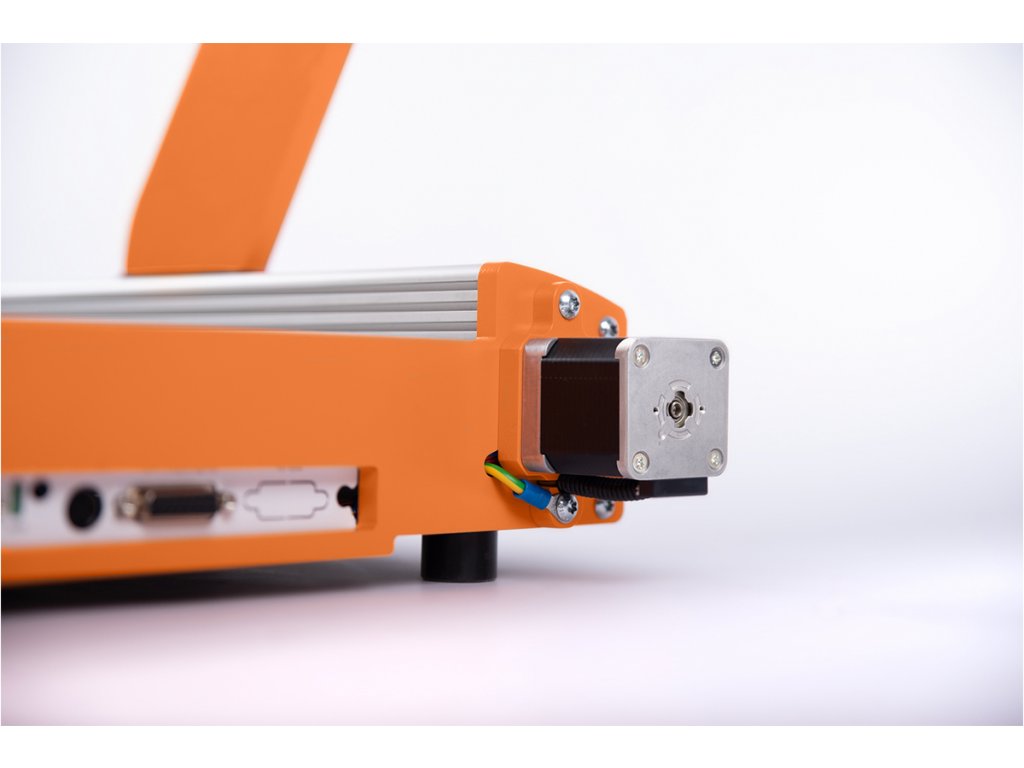

  • dvojice motorů pro pohon v ose Y (vzhledem k enormnímu zájmu o toto vylepšení u předchozí verze jsme jej u nejnovější generace zahrnuli přímo do základní výbavy CNC systému)
  • All-Steel motion system™  (vedení na principu ocelových rolen odvalujících se po vetknutých ocelových tyčích používané pro svou dlouhodobou spolehlivost a netečnost vůči prachu v naší průmyslové Q.Serii)

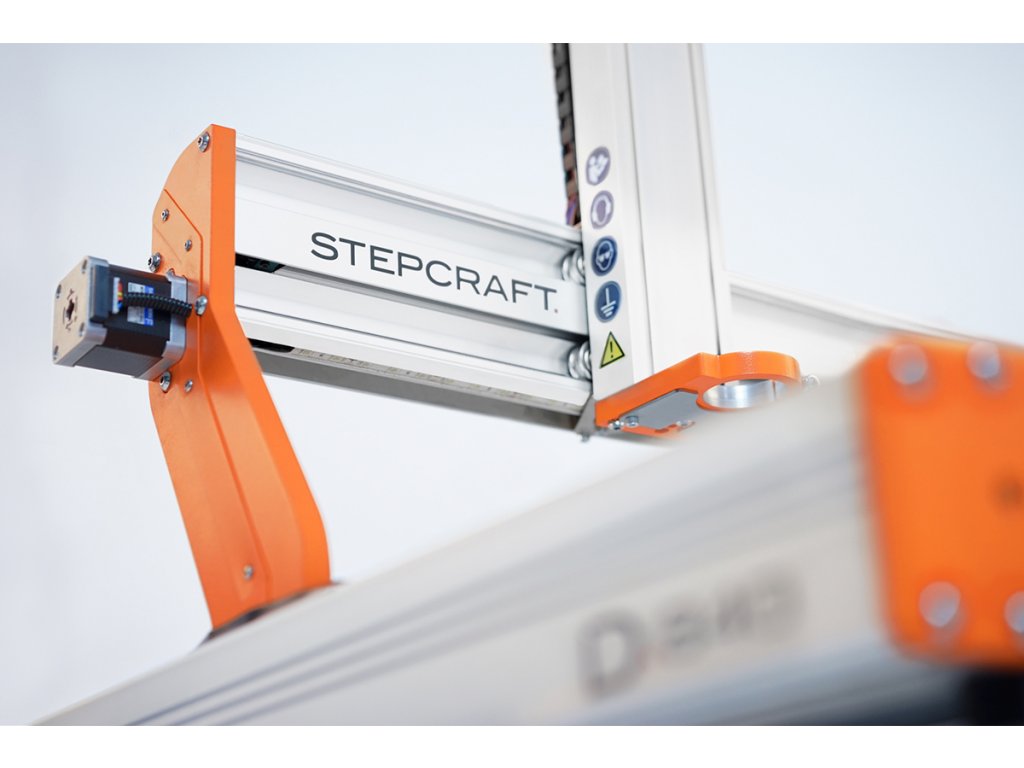

  • Zesílené konstrukční alu profily (robustnost profilů použitých pro trámec v ose X a pro podélné boční profily umožňují efektivní využití CNC i pro obrábění tvrdších materiálů při vyšších rychlostech posuvu a větších hloubkách zanoření)
  • Příčníky pro zvýšení celkové torzní tuhosti a homogenní pevnosti v celé ploše pracovního stolu (příčníky rozmístěné v pravidelném rastru obdobně jako u Q.Serie, podpírají stůl a rovnoměrně rozkládají jeho namáhání do celého nosného rámu stroje.
  • Kabelový řetěz namísto kabelových chrániček (použití kabelového řetězu podstatně zjednodušuje proces sestavování a dodatečného rozšiřování CNC systému)
  • Kompatibilita s PE500 vakuovým pracovním stolem (možnost doplnění CNC podtlakovým pracovním stolem umožňujícím obrábění materiálů vyžadujících aplikaci frézovacího roztoku)



ROZMĚROVÁ SPECIFIKACE:



Celková velikost (X,Y,Z): 443 mm x 600 mm x 546 mm

Pracovní prostor (X,Y,Z): 417 mm x 596 x 132 mm

Upínací plocha (X,Y): 436 x 679 mm



TECHNICKÁ SPECIFIKACE:



  • Dodáváno se všemi součástmi nezbytnými pro provoz (neobsahuje software, pracovní jednotky, doplňky a rozšiřující příslušenství)
  • Zcela přepracovaná koncepce pracovního trámce v ose Z
  • Integrovaná modulární řídicí elektronika pro snadné připojení k počítači přes USB port

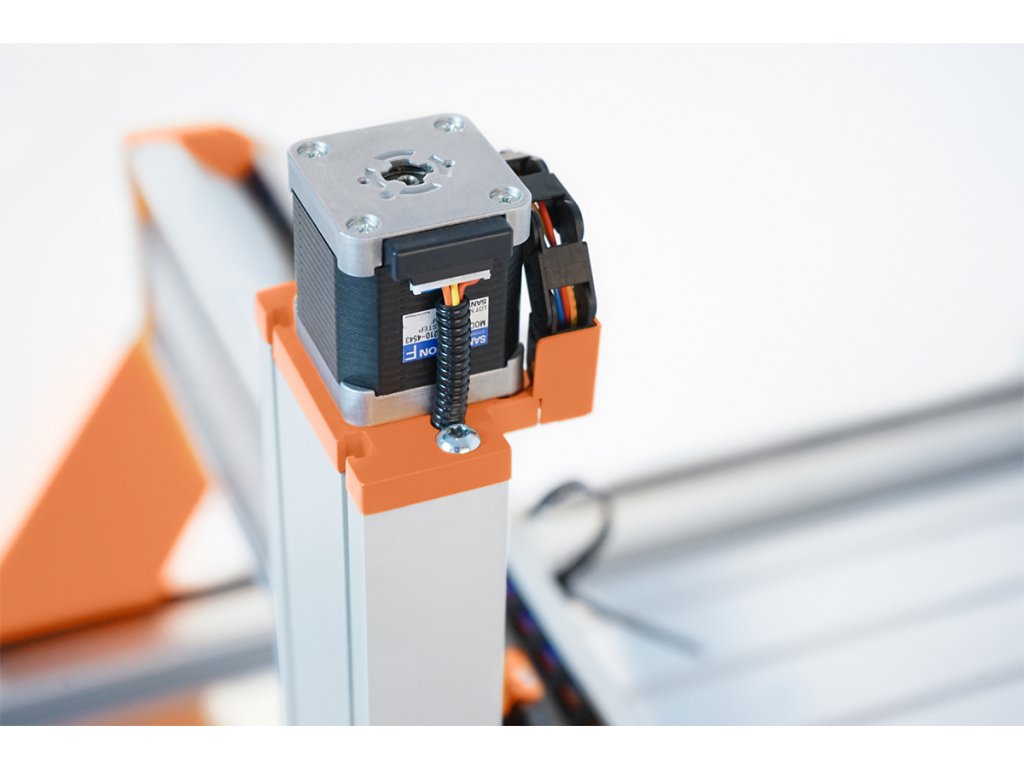

  • Krokové motory Sanyo Denki 2A
  • All-Steel Motion System™ ocelové rolny odvalující se po ocelových tyčích
  • 4-dráhové válečkové vedení
  • Vysokopevnostní profily na všech osách pro optimální rozkládání sil a maximalizaci torzní tuhosti
  • Kabelové řetězy igus® na všech osách
  • Standardní držák nástroje Ø 43 mm umožňuje použití zařízení třetích stran
  • Integrovaný upínací systém (rozpěrné lišty) pro deskové materiály do tloušťky 15 mm
  • Pohybové šrouby igus®
  • Nastavitelné bronzové pohybové matice
  • Osa Y se silikonovým těsněním pro ochranu před nečistotami
  • Dvojice upínacích T-drážek na pracovním trámci pro osu Z
  • Pracovní stůl MDF T-slot M6 (standard), příp. v ALU_T či Vacu_PE / Vacu_MDF verzi
  • Příčné výztuže pod pracovním stolem pro homogenní tuhost v celé ploše pracovního stolu
  • Odolné, snadno udržovatelné povrchy (prášková povrchová úprava, eloxace)
  • 5 let záruka na veškeré komponenty stroje
  • Vyrobeno v Německu





VERZE:



  • nesestavená stavebnice - spomocí názorného bohatě ilustrovaného manuálu si svůj vlastní CNC systém STEPCRAFT D3-Serie dokážete sestavit sami během několika hodin a díky čemuž vedle nižší pořizovací ceny získáte též benefit ve formě detailní znalosti konstrukce a přehledu o fungování celého stroje.



  • sestavený systém - začněte ihned se svými CNC projekty! Pokud se rozhodnete pro sestavený CNC systém, bude  Vám stačit absolvovat základní zaškolení při předání, nainstalovat řídící software do Vašeho počítače, upnout pracovní jednotku a můžete začít obrábět. Tímto způsobem ušetříte čas potřebný pro sestavení a seřízení celého CNC systému a zároveň se díky zaškolení vyvarujete nejčastějším začátečnickým chybám.



OBSAH DODÁVKY:



  • kompletní rozložená stavebnice CNC systému včetně všech nezbytných mechanických a elektronických součástí / sestavený CNC systém
  • LPT port pro připojení počítače
  • napájecí adaptér 230V
  • podrobný ilustrovaný montážní návod
  • návod k obsluze systému

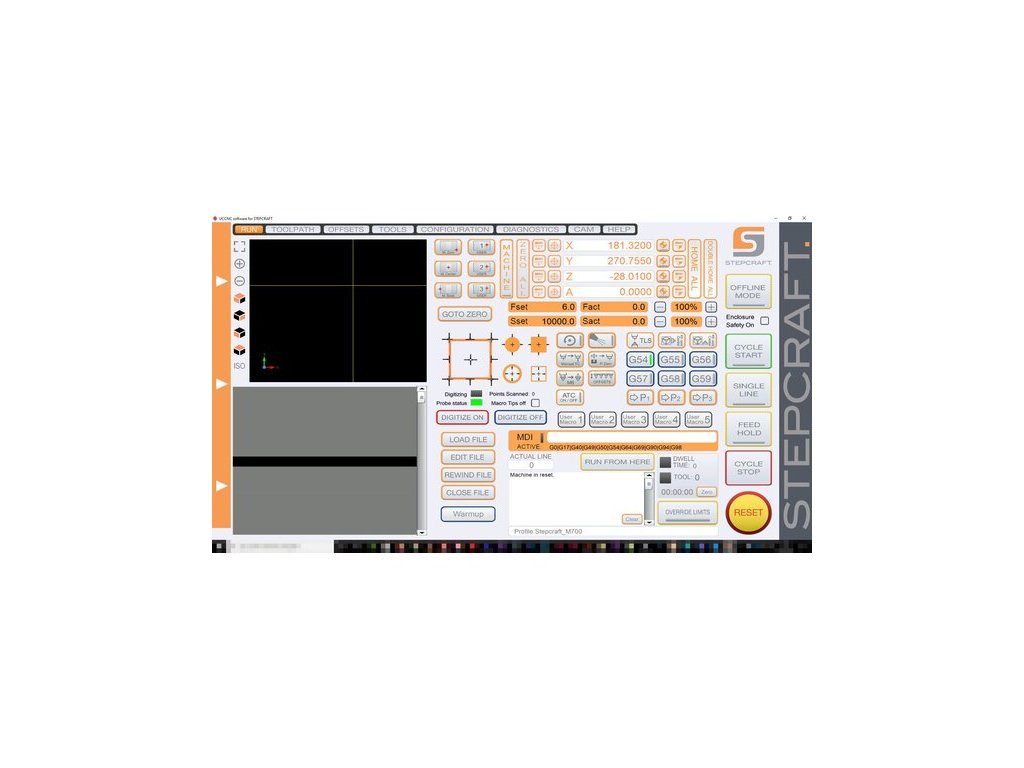

  • UCCNC řídící software
  • MM1000 SC frézovací jednotka s řízenou regulací otáček
  • START sada nástrojů



Prezentace D.3 Serie
