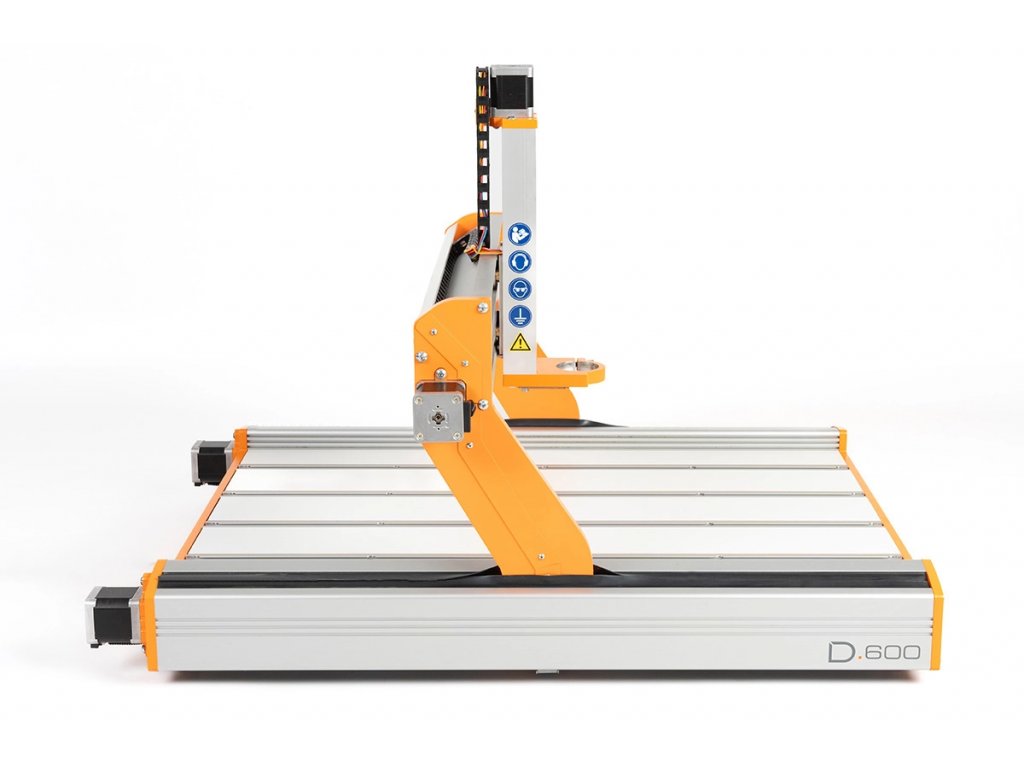

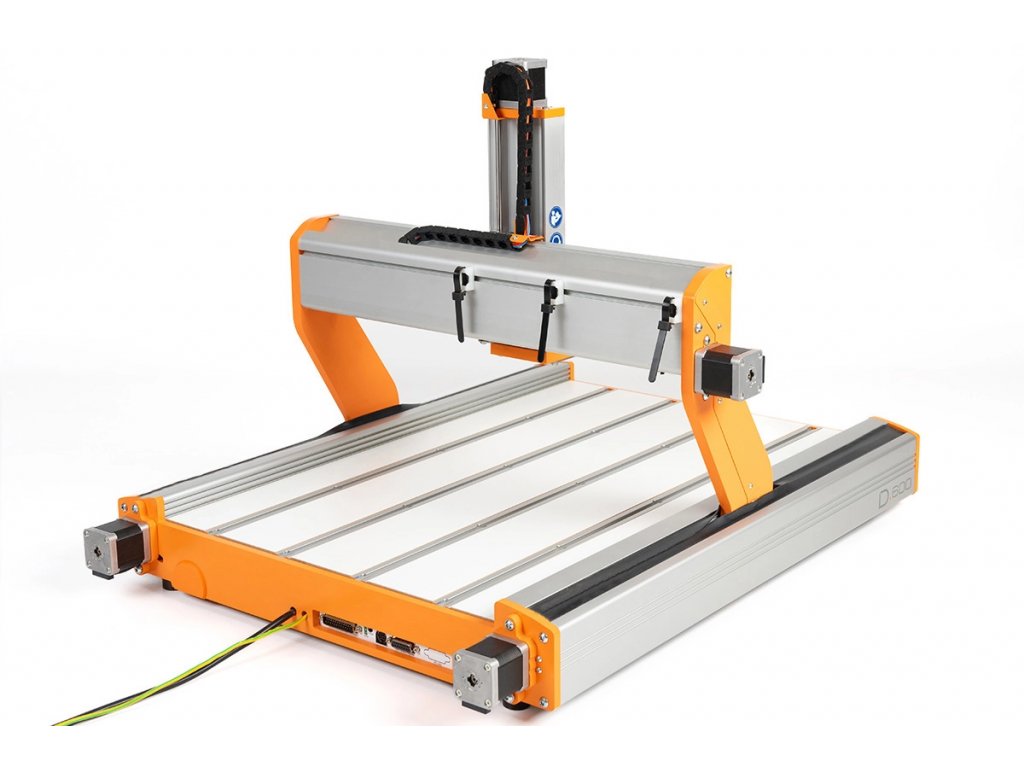

STEPCRAFT-3/D.600 ATC

Třetí generace oblíbené řady Stepcraft D.Serie vychází z našeho dřívějšího modelu Stepcraft-2/D.Serie, avšak od svého předchůdce se liší celou řadou konstrukčních zdokonalení. Mezi ty nejzásadnější patří:

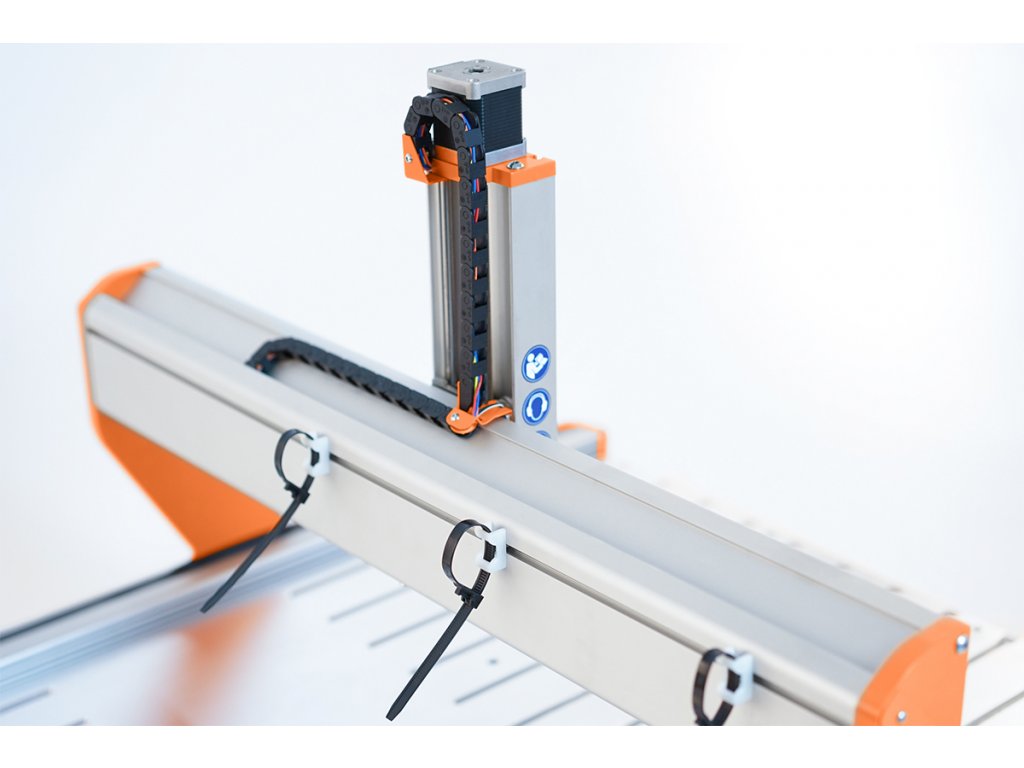

• pracovní trámec pro osu Z (trámec vychází z osvědčené konstrukce Z-osy používané na našich průmyslových a profesionálních řadách Q.Serie a M.Serie a je osazen dvojicí M6 upínacích drážek
• MDF T-Slot pracovní stůl (pro variabilní rychlé upínání obráběného materiálu je CNC systém osazen upínacími T-slot lištami standardu M6)
• dvojice motorů pro pohon v ose Y (vzhledem k enormnímu zájmu o toto vylepšení u předchozí verze jsme jej u nejnovější generace zahrnuli přímo do základní výbavy CNC systému)
• All-Steel motion system (vedení na principu ocelových rolen odvalujících se po vetknutých ocelových tyčích používané pro svou dlouhodobou spolehlivost a netečnost vůči prachu v naší průmyslové Q.Serii)
• Zesílené konstrukční alu profily (robustnost profilů použitých pro trámec v ose X a pro podélné boční profily umožňují efektivní využití CNC i pro obrábění tvrdších materiálů při vyšších rychlostech posuvu a větších hloubkách zanoření)
• Příčníky pro zvýšení celkové torzní tuhosti a homogenní pevnosti v celé ploše pracovního stolu (příčníky rozmístěné v pravidelném rastru obdobně jako u Q.Serie, podpírají stůl a rovnoměrně rozkládají jeho namáhání do celého nosného rámu stroje.
• Kabelový řetěz namísto kabelových chrániček (použití kabelového řetězu podstatně zjednodušuje proces sestavování a dodatečného rozšiřování CNC systému)
• Kompatibilita s PE500 vakuovým pracovním stolem (možnost doplnění CNC podtlakovým pracovním stolem umožňujícím obrábění materiálů vyžadujících aplikaci frézovacího roztoku)

ROZMĚROVÁ SPECIFIKACE:

Celková velikost (X,Y,Z): 443 mm x 600 mm x 546 mm

Pracovní prostor (X,Y,Z): 417 mm x 596 x 132 mm

Upínací plocha (X,Y): 436 x 679 mm

TECHNICKÁ SPECIFIKACE:

• Dodáváno se všemi součástmi nezbytnými pro provoz (neobsahuje software, pracovní jednotky, doplňky a rozšiřující příslušenství)
• Zcela přepracovaná koncepce pracovního trámce v ose Z
• Integrovaná modulární řídicí elektronika pro snadné připojení k počítači přes USB port
• Krokové motory Sanyo Denki 2A
• All-Steel Motion System™ ocelové rolny odvalující se po ocelových tyčích
• 4-dráhové válečkové vedení
• Vysokopevnostní profily na všech osách pro optimální rozkládání sil a maximalizaci torzní tuhosti
• Kabelové řetězy igus® na všech osách
• Standardní držák nástroje Ø 43 mm umožňuje použití zařízení třetích stran
• Integrovaný upínací systém (rozpěrné lišty) pro deskové materiály do tloušťky 15 mm
• Pohybové šrouby igus®
• Nastavitelné bronzové pohybové matice
• Osa Y se silikonovým těsněním pro ochranu před nečistotami
• Dvojice upínacích T-drážek na pracovním trámci pro osu Z
• Pracovní stůl MDF T-slot M6 (standard), příp. v ALU_T či Vacu_PE / Vacu_MDF verzi
• Příčné výztuže pod pracovním stolem pro homogenní tuhost v celé ploše pracovního stolu
• Odolné, snadno udržovatelné povrchy (prášková povrchová úprava, eloxace)
• 5 let záruka na veškeré komponenty stroje
• Vyrobeno v Německu

VERZE:

• nesestavená stavebnice - s pomocí názorného bohatě ilustrovaného manuálu si svůj vlastní CNC systém STEPCRAFT D3-Serie dokážete sestavit sami během několika hodin a díky čemuž vedle nižší pořizovací ceny získáte též benefit ve formě detailní znalosti konstrukce a přehledu o fungování celého stroje.

• sestavený systém - začněte ihned se svými CNC projekty! Pokud se rozhodnete pro sestavený CNC systém, bude  Vám stačit absolvovat základní zaškolení při předání, nainstalovat řídící software do Vašeho počítače, upnout pracovní jednotku a můžete začít obrábět. Tímto způsobem ušetříte čas potřebný pro sestavení a seřízení celého CNC systému a zároveň se díky zaškolení vyvarujete nejčastějším začátečnickým chybám.

OBSAH DODÁVKY:

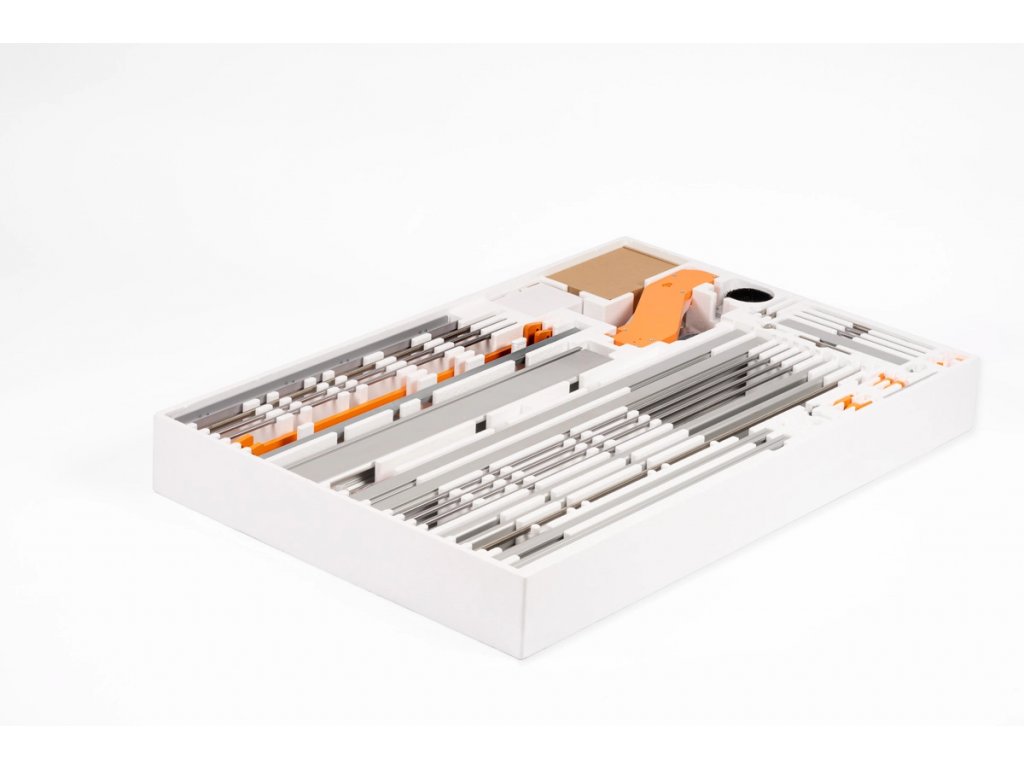

• kompletní rozložená stavebnice CNC systému včetně všech nezbytných mechanických a elektronických součástí / sestavený CNC systém
• napájecí adaptér 230V
• podrobný ilustrovaný montážní návod
• návod k obsluze systému

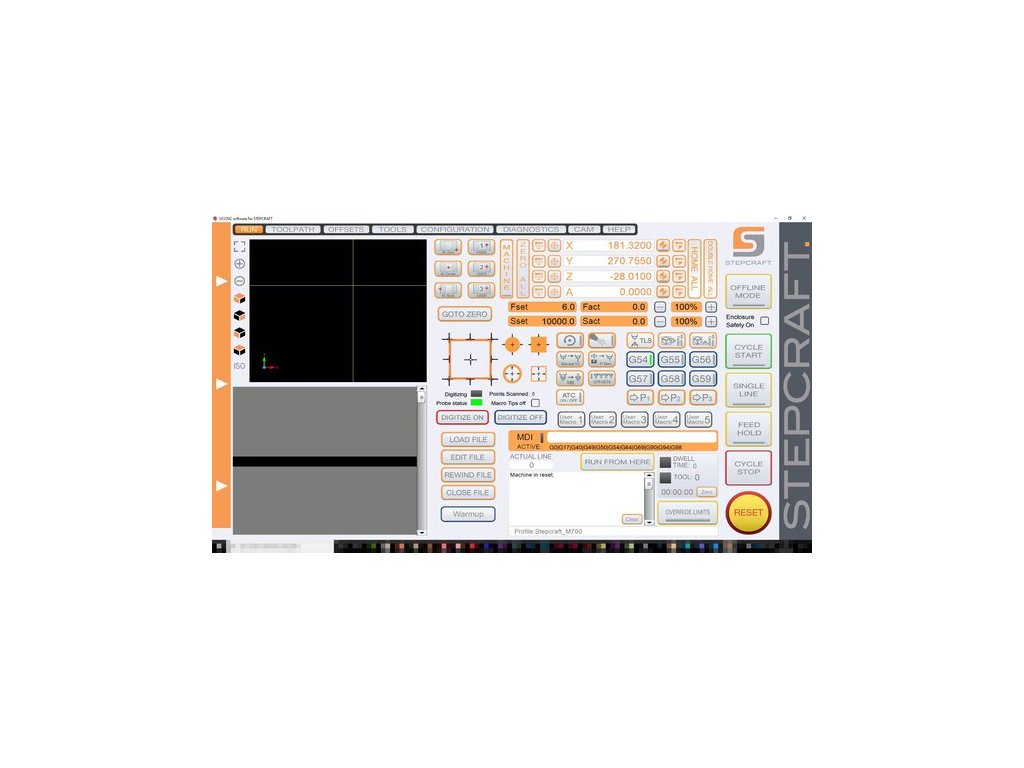

• UCCNC řídící software
• MM1000 SC frézovací jednotka s řízenou regulací otáček
• Systém automatické výměny nástroje pro MM1000
• Switchbox pro automatickou výměnu nástroje

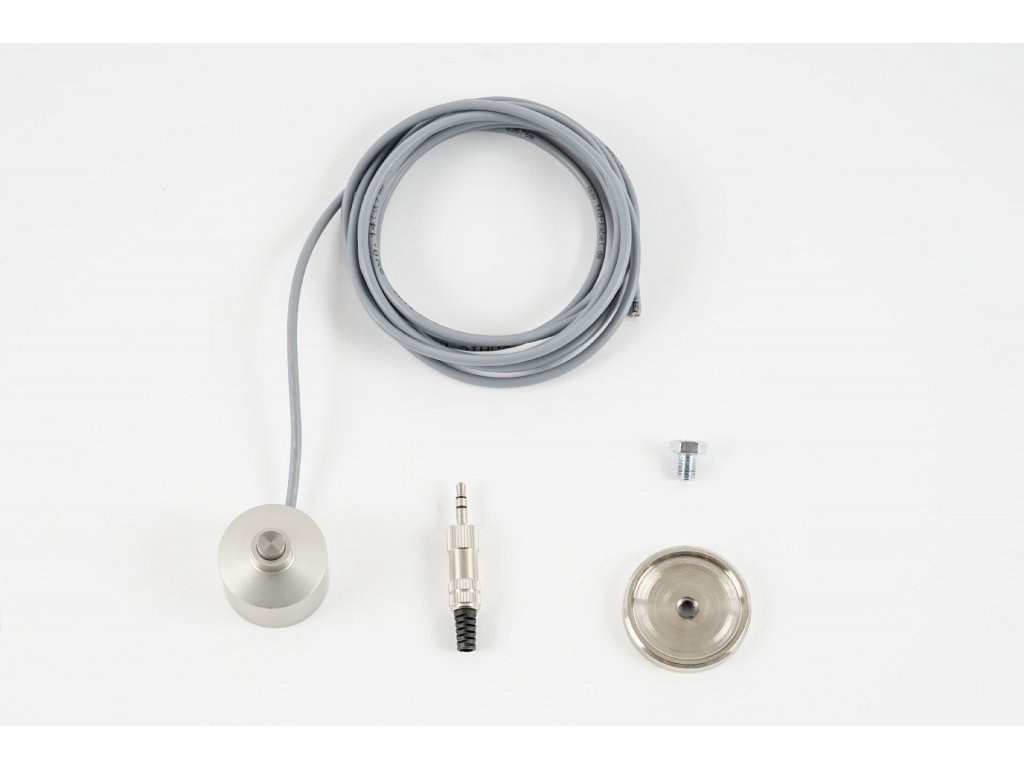

• TS-32 senzor délky upnutého nástroje
• Spirálová dvoubřitá fréza negativní (D2mm)
• V-gravírovací fréza (60°/0,2mm)
• 2x kleština ER11 (3.175mm)
• 2x kleštinový upínač SK15
• 1x lineární zásobník nástrojů
