3D dotyková odměřovací sonda

175
  • 1 z 3

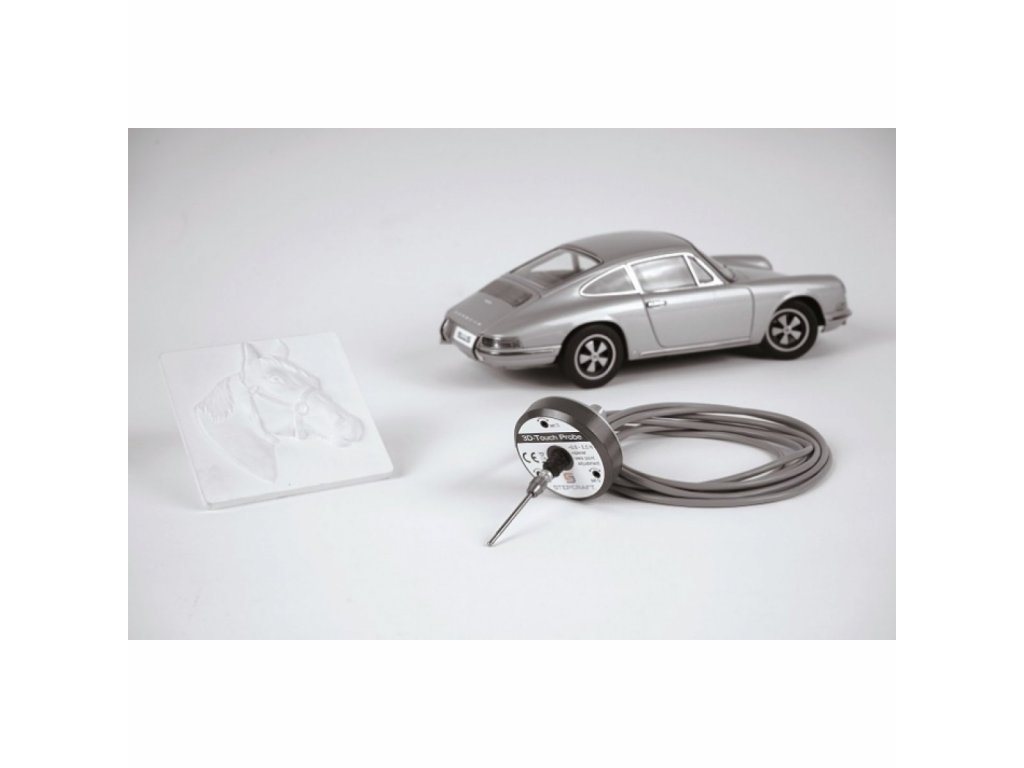

3D dotyková sonda je přesné měřicí zařízení, které vedle automatického zjišťování polohy a rozměrů obrobku dokáže provádět korekce nerovností povrchu a umožňuje elektronicky zaznamenávat trojrozměrné objekty. Odměřená tělesa lze následně reprodukovat či jednoduše dozdobit i na složitěji tvarovaných plochách, například gravírováním, rytím apod. Citlivost sondy lze individuálně přizpůsobit.

  • 4 999 Kč 400 Kč –8 %
    5 564,79 Kč včetně DPH
  • Skladem
    Můžeme doručit do: 13.5.2025
4 599 Kč
Kategorie: Pracovní jednotky
Hmotnost: 0.3 kg


3D dotyková odměřovací sonda je jedním z nejsofistikovanějších rozšíření schopností vaší CNC frézky v oblasti měření a polohování. Toto zařízení umožňuje přesné zjišťování polohy obrobku ve všech třech osách, což výrazně zjednodušuje nastavení nulového bodu, měření povrchů a kontrolu rozměrů. Na rozdíl od běžných metod polohování, které mohou být komplikovaně a  náchylné k chybám, 3D sonda poskytuje přesné výsledky s minimálním zásahem obsluhy.

Princip 3D dotykové sondy spočívá v přesné detekci kontaktu měřicího hrotu resp. dotykové kuličky měřícího hrotu s povrchem obrobku. Jakmile dojde ke kontaktu, sonda okamžitě vyšle signál do řídicího systému CNC stroje a ten zaznamená přesné souřadnice nalezeného bodu. Díky kinematickému uložení měřicího hrotu je sonda citlivá na kontakt ze všech směrů, což umožňuje měření ve všech třech osách s vysokou přesností.

Sonda je vybavena vysoce přesným rubínovým hrotem, který zajišťuje dlouhou životnost a konzistentní výsledky měření. Citlivost sondy je nastavitelná, což umožňuje optimalizaci pro různé typy materiálů a aplikací. Robustní konstrukce celé jednotky zajišťuje spolehlivý provoz i v náročném dílenském prostředí.

Toto zařízení je neocenitelným nástrojem pro výrobce forem, nástrojáře, výrobce přesných dílů a mnoho dalších profesionálů, kteří potřebují přesné měření a polohování. 3D dotyková sonda umožňuje automatizovat měřicí procesy, které by jinak vyžadovaly ruční měření nebo specializované měřicí stroje.

Hlavní výhody:

  • Přesné zjišťování polohy obrobku ve všech třech osách
  • Automatické nastavení nulového bodu s vysokou přesností
  • Měření povrchů a kontrola rozměrů přímo na CNC stroji
  • Všesměrová citlivost díky kinematickému uložení měřicího hrotu
  • Nastavitelná citlivost pro různé typy materiálů a aplikací
  • Snadná instalace a integrace s existujícím CNC systémem
  • Eliminace chyb způsobených ručním polohováním
  • Upínací stopka 8 mm
  • Možnost automatizace měřicích cyklů pomocí CNC programu
  • Robustní konstrukce pro spolehlivý provoz v dílenském prostředí
  • Plná integrace s řídicím softwarem UCCNC, který disponuje propracovanými a sofistikovanými makry pro maximální využití potenciálu sondy
  • Kompatibilní s CNC systémy Stepcraft D SérieM.Série; .Q.Série





TECHNICKÁ SPECIFIKACE:



  • Tělo sondy odolné proti prachu a stříkající vodě
  • Špička sondy výměnná
  • Spínací kontakty pozlacené
  • Citlivost sondy individuálně nastavitelná
  • Rozměry těla sondy: Ø 44 mm, délka: 53 mm (bez špičky sondy)
  • Špička sondy: Ø 2,0 mm, délka: 45 mm vč. ocelového kulatého konce


NEJČASTĚJŠÍ aplikace:

  • Přesné nastavení nulového bodu obrobku
  • Měření a automatická kompenzace nerovností povrchu

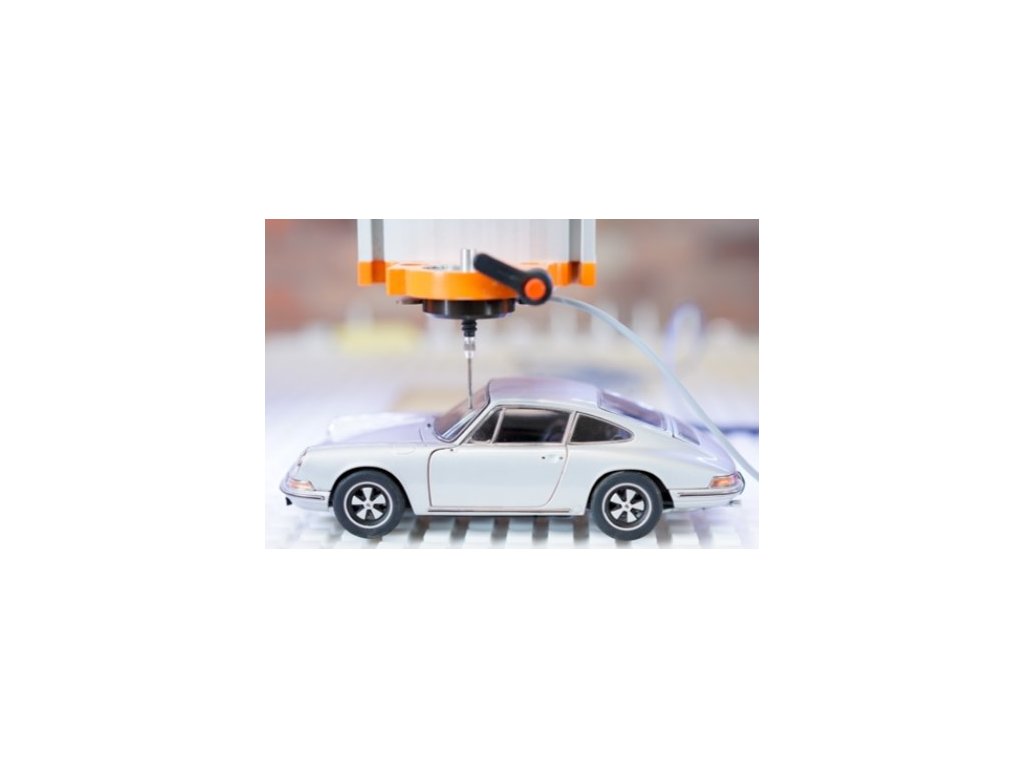

  • Digitalizace 2,5D reliéfů (3D skenování)
  • Kontrola rozměrů vyrobených dílců
  • Zjišťování polohy otvorů a hran
  • Automatická rozměrová korekce pro gravírování na zakřivených či zvlněných plochách
  • Automatické úhlové korekce v případě pravoúhlého nerovnoběžně s osou upnutého dílce


ROZSAH DODÁVKY:

1x 3D dotyková sonda s kabelem 2 m
1x hrot 3D sondy s kuličkou
1x Jack konektor


DOKUMENTACE:



3D dotyková sonda - skenování 3D objektů


3D dotyková sonda prezentace


3D dotyková sonda ukázka použití
