STEPCRAFT OTK-3 - Vzorový pracovní postup

Oscilačně tangenciální nůž (tažený nůž s řízeným otáčením a oscilací) OTK-3 představuje univerzální řešení pro řezání měkkých materiálů na CNC systémech STEPCRAFT řady D3 a M. Podobně jako u laserové jednotky, i pro OTK-3 můžete využít software Vectric pro přípravu nástrojových dráh. V dnešním článku si projdeme kompletní pracovní postup od vytvoření virtuálního nástroje až po dokončení řezu, včetně optimalizovaných řezných parametrů pro jednotlivé modely STEPCRAFT.

Co je OTK-3 a k čemu slouží?

Oscilačně tangenciální nůž OTK-3:

• Oscilační pohyb čepele pro čistý řez
• Tangenciální natáčení pro přesné sledování kontur
• Univerzální použití pro měkké materiály
• Vysoká produktivita oproti ručnímu řezání



Typické aplikace:

• Řezání pěnových desek a izolací
• Zpracování lepenky a kartonu
• Řezání kůže a textilií
• Výroba těsnění a gumových dílů
• Modelářství a prototypování

Krok 1: Vytvoření virtuálního nástroje OTK-3

Stejně jako u laserové jednotky, vytvoříme ve Vectric speciální "nástroj" reprezentující oscilační nůž.

Postup vytvoření nástroje:

postup vytvoření nástroje je totožný s vytvořením jakéhokoli dalšího nástroje viz. článek

VECTRIC - editce nástroje v databázi nástrojů

Nastavení parametrů nástroje OTK-3:

Průměr nástroje (Cutting Diameter):

• Nastavte hodnotu 1,0 - 1,5 mm
• Tato hodnota odpovídá šířce řezu čepele
• Pro přesnější práce použijte 1,0 mm
• Pro rychlejší operace 1,5 mm

💡 Tip: Průměr ovlivňuje kompenzaci dráhy - čím přesnější hodnotu zadáte, tím přesnější budou výsledné rozměry dílů.

Rychlost vřetena (Spindle Speed):

• Nastavte hodnotu odpovídající oscilaci (např. 1500 zdvihů/min)
• Tato hodnota je informativní - skutečná oscilace se nastavuje na jednotce
• Rozsah: 800 - 3000 zdvihů/min podle materiálu

Rychlost posuvu (Feed Rate):

• Nastavte podle typu materiálu a modelu stroje
• Viz. detailní tabulka níže
• Typické hodnoty: 1200 - 8400 mm/min

Hloubka řezu (Cut Depth):

• Nastavte na tloušťku materiálu
• Pro většinu materiálů: řez na jeden průchod
• Pro silnější materiály: více průchodů po 10-15 mm

Krok 2: Výpočet nástrojové dráhy

Pro OTK-3 používáme standardní profilové nástrojové dráhy Vectric.

Doporučené typy nástrojových dráh:

Profile Toolpath (Profilová dráha):

• Nejčastější volba pro řezání kontur
• Nastavení "Outside/Right" pro vyřezávání dílů
• Možnost lead-in/lead-out pro čistý začátek/konec řezu

Postup výpočtu:

1. Vyberte vektory pro řezání
2. Zvolte "Profile Toolpath"
3. Vyberte nástroj OTK-3 z databáze
4. Nastavte parametry:
   • Machine vectors: Outside/Right (pro vyřezávání)
   • Cut Depth: Tloušťka materiálu
   • Pass Depth: Celá tloušťka (nebo po vrstvách)
5. Vypočítejte dráhu tlačítkem "Calculate"

⚠️ DŮLEŽITÉ: OTK-3 řeže tangenciálně, proto je důležité správné nastavení směru řezu (Outside/Inside).

Optimalizované řezné parametry pro STEPCRAFT

Technické limity jednotlivých modelů:

Detailní tabulka řezných parametrů podle materiálu:

Proč jsou hodnoty optimalizované pro STEPCRAFT?

Mechanická konstrukce:

• D-série: Trapézové šrouby - konzervativnější parametry
• M-série: Kuličkové šrouby + výkonné motory (4A NEMA 23) - vyšší rychlosti možné



Bezpečnostní rezerva:

• Hodnoty jsou 70-80% maximální rychlosti stroje
• Zajišťuje stabilitu a přesnost řezu

Krok 3: Generování G-kódu

Výběr postprocessoru:

• Použijte standardní postprocessor pro frézování
• info o postprocessorech v článku zde
• OTK-3 používá stejný G-kód jako frézování

Postup uložení:

1. Klikněte na "Save Toolpath"
2. Vyberte postprocessor
3. Pojmenujte soubor výstižně (např. "tesneni_korek_5mm.tap")
4. Uložte do složky s projekty

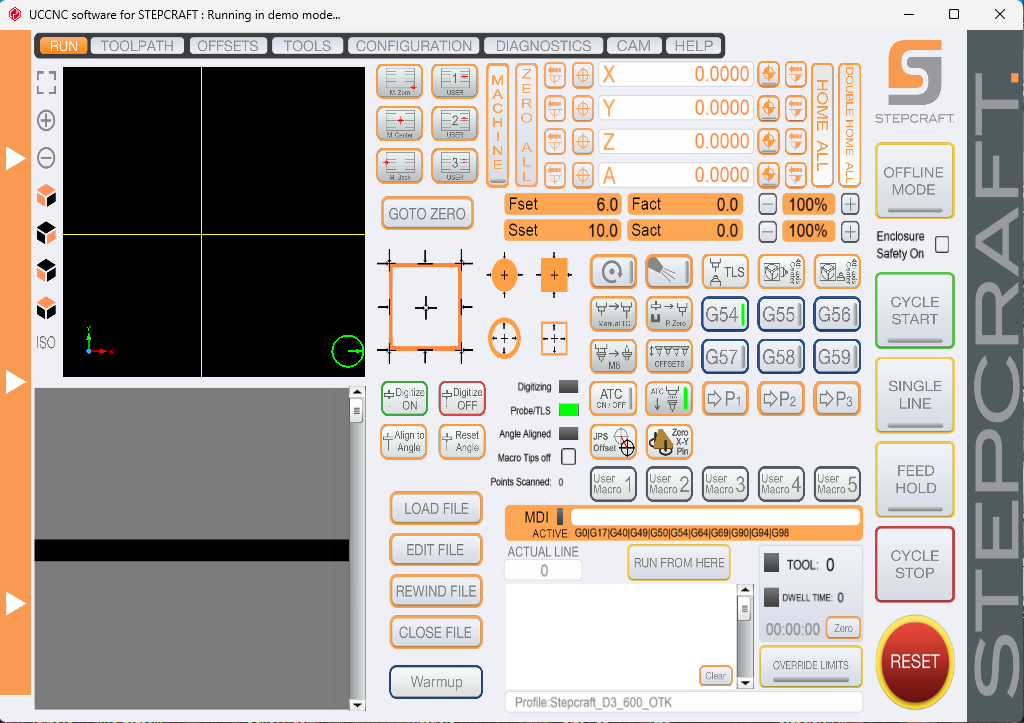

Krok 4: Spuštění UCCNC v profilu pro OTK

Výběr správného profilu:

1. Spusťte UCCNC
2. Při startu vyberte "OTK Profile" nebo "Knife Profile"
3. Počkejte na inicializaci systému

⚠️ DŮLEŽITÉ: Profil pro OTK má specifické nastavení pro tangenciální natáčení nástroje.



Krok 5: Kalibrační procedura (Home All)

Standardní zhoumování:

1. Stiskněte tlačítko "Home All" v UCCNC
2. Stroj provede automatické zhomování všech os včetně rotační osy A
3. Počkejte na dokončení - všechny osy musí najít referenční body

💡 Tip: Rotační osa A (natáčení nože) se zhomuje automaticky a nastaví nůž do výchozí polohy.

Krok 6: Načtení G-kódu

Postup:

1. Klikněte na "Load File" v UCCNC
2. Vyberte uložený G-kód z Vectric
3. Zkontrolujte vizualizaci dráhy na obrazovce

Krok 7: Nastavení pracovního počátku (Zero All)

Nastavení os X a Y:

Standardní postup:

1. Přesuňte nůž nad požadovaný počátek na materiálu
2. Použijte JOG menu pro přesné polohování
3. Nastavte pracovní počátek tlačítkem "Zero X" a "Zero Y"

Nastavení osy Z - KRITICKÝ KROK:

⚠️ SPECIFICKÉ PRO OTK-3:

Správný postup:

1. Ručně nastavte oscilaci na jednotce (přepínač do polohy "O")
2. Pomalu snižujte osu Z pomocí JOG menu
3. Sledujte špičku čepele v dolní úvrati oscilace
4. Zastavte, když se špička dotýká horní plochy materiálu
5. Nastavte Z0 tlačítkem "Zero Z"

💡 Tip: Správné nastavení Z je klíčové - příliš vysoko = neprořízne, příliš nízko = poškození podložky a riziko zlomení špičky nože

Krok 8: Finální kontrola před spuštěním

Kontrolní seznam:

✅ Upnutí materiálu:

• Materiál je pevně přichycen k podložce
• Žádné volné části nebo zvlnění
• Podložka je vhodná pro řezání (samolepicí mat, vakuový stůl)

✅ Délka čepele:

• Čepel je vysunutá o 2-3 mm více než tloušťka materiálu
• Bezpečná rezerva pro průřez
• Není příliš dlouhá - riziko ohnutí

✅ Oscilace:

• Přepínač na jednotce v poloze "I" (zapnuto)
• Slyšitelný zvuk oscilace
• Správná frekvence podle materiálu

✅ Pracovní počátek:

• X, Y, Z jsou nastaveny správně
• Vizualizace odpovídá požadované pozici
• Kontrola rozměrů materiálu vs. dráha

Krok 9: Spuštění pracovního cyklu

Postup spuštění:

1. Stiskněte "Start Cycle"
2. Sledujte první pohyby nože
3. Kontrolujte kvalitu řezu na začátku
4. Buďte připraveni na okamžité zastavení (Emergency Stop)

Během řezání sledujte:

• Kvalitu řezu - čisté hrany bez roztřepení
• Vibrace - nadměrné vibrace = příliš rychle
• Zvuk motorů - vynechávání kroků = snižte rychlost
• Průřez materiálu - kompletní proříz

Krok 10: Dokončení pracovního cyklu

Po dokončení:

1. Vyčkejte na dokončení celého programu
2. Nůž se vrátí do výchozí pozice
3. Vypněte oscilaci (přepínač do polohy "0")
4. Vyjměte vyřezané díly opatrně

Optimalizační postup pro váš stroj

Jak najít optimální parametry:

Krok 1: Začněte konzervativně

• Použijte dolní hodnoty z tabulky pro váš model
• Testujte na vzorku materiálu

Krok 2: Postupné zvyšování

• Zvyšujte rychlost po 300-600 mm/min
• Po každém zvýšení kontrolujte kvalitu

Krok 3: Sledujte indikátory

• Vynechávání kroků motorů = příliš rychle
• Vibrace portálu = snižte rychlost
• Roztřepené hrany = příliš rychle nebo nízká oscilace
• Nadměrný hluk = příliš rychle

Krok 4: Zaznamenejte optimum

• Uložte osvědčené parametry pro každý materiál
• Vytvořte si databázi nastavení

Praktické tipy podle modelu stroje

Pro D-Series (D.420, D.600, D.840):

✅ Doporučení:

• Začněte s dolními hodnotami z tabulky
• Max. pracovní posuv: 4 500 - 5 000 mm/min
• Opatrné zrychlení - trapézové šrouby

⚠️ Pozor:

• Nad 5 000 mm/min může docházet k vynechávání kroků
• Lehčí konstrukce - citlivější na vibrace

Pro M-Series (M.500, M.700, M.1000):

✅ Doporučení:

• Můžete používat střední až horní hodnoty
• Max. pracovní posuv: 6 000 - 6 500 mm/min
• Rychlejší zrychlení než D-série

🚀 Výhody:

• Kuličkové šrouby umožňují vyšší rychlosti
• Stabilnější při rychlém řezání

Pro M.1400:

✅ Doporučení:

• Používejte horní hodnoty bez obav
• Max. pracovní posuv: 8 000 - 9 000 mm/min
• Nejvýkonnější model v nabídce

🚀 Výhody:

• Výkonnější motory (4A NEMA 23)
• Zvládne i náročnější materiály
• Nejvyšší produktivita

Řešení častých problémů

Neúplný prořez materiálu:

Příčiny:

• Nedostatečná hloubka Z
• Tupá čepel
• Příliš rychlý posuv

Řešení:

• Snižte Z o 0,5-1 mm
• Vyměňte čepel za novou
• Snižte rychlost o 20-30%

Roztřepené hrany:

Příčiny:

• Příliš rychlý posuv
• Nízká oscilace
• Špatné upnutí materiálu

Řešení:

• Snižte rychlost posuvu
• Zvyšte oscilaci o 200-500 zdvihů/min
• Zpevněte upnutí materiálu

Vynechávání kroků motorů:

Příčiny:

• Příliš vysoká rychlost
• Příliš rychlé zrychlení
• Mechanický odpor

Řešení:

• Snižte rychlost o 500-1000 mm/min
• Zkontrolujte mechaniku stroje
• Promazání vedení

Závěr

Oscilačně tangenciální nůž OTK-3 v kombinaci se software Vectric a CNC systémy STEPCRAFT představuje výkonné řešení pro řezání měkkých materiálů. Klíčem k úspěchu je správné nastavení virtuálního nástroje, optimalizované řezné parametry podle modelu stroje a pečlivé nastavení pracovního počátku, zejména osy Z.

Klíčové body k zapamatování:

• Průměr nástroje = šířka řezu čepele (1,0-1,5 mm)
• Oscilace se nastavuje na jednotce, ne v software
• Správné nastavení Z je kritické - špička v dolní úvrati se dotýká materiálu
• Parametry podle modelu stroje - respektujte limity
• Postupná optimalizace - začněte konzervativně

Máte dotazy k nastavení OTK-3 nebo potřebujete pomoc s optimalizací parametrů pro konkrétní materiál? Neváhejte nás kontaktovat - oscilační nůž vyžaduje specifický přístup a rádi vám pomůžeme dosáhnout profesionálních výsledků s vaším CNC systémem STEPCRAFT.

---

Oscilačně tangenciální nůž OTK-3 a kompletní příslušenství včetně náhradních čepelek najdete v naší nabídce. Pro komplexní školení práce s OTK-3 nabízíme individuální konzultace a technickou podporu.
