frézování alu kompozitních materiálů; hliníkových kompozitních panelů; kompaktních desek; kovolaminátů; HPL; sendvičových desek Di Bond; DeBond; AlucoBond; ACP Bond, Dilite, MaxMetal,..

V následujícím textu si shrneme základní informace týkající se obrábění materiálů na bázi alu sendvič desek na CNC systémech STEPCRAFT D-Serie. Přečtení a respektování následujících informací Vám pomůže předejít zásadním chybám, dosažení prvních uspokojivých výsledků a získání zkušeností které využijete při hledání nejoptimálnějšího nastavení právě pro Váš konkrétní případ.

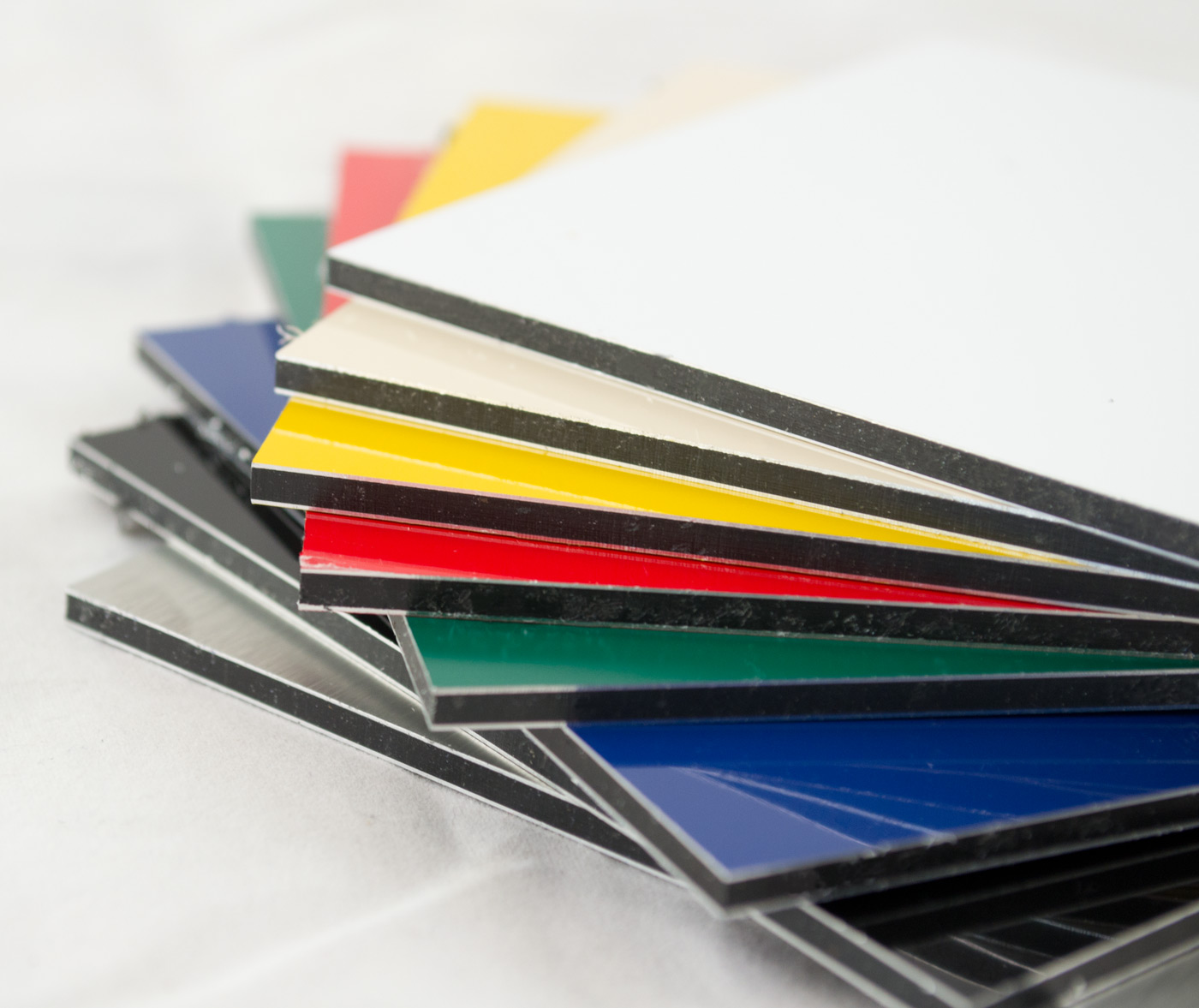

Dibond je obchodní označení pro tuhou kompozitní kompaktní desku sendvičové konstrukce. Ta vychází z jádra tvořeného nejčastěji černým polyethylenem a dvou vrstev hliníkového plechu u tloušťce cca 0,3mm, tepelně na něm navázaných sloužících jako plášť a nosič požadovaného dekoru. Desky jsou vyráběny v nepřeberném množství barevných variant. Ve většině případů jsou potaženy ochranou folií proti poškrábání. Dibondové desky jsou mnohem lehčí než hliníkové, zároveň však nabízejí vysokou tuhost, rozměrovou stálost, odolnost proti korozi, povětrnostním vlivům, UV záření i mechanickému poškození. Desky jsou dodávány v tloušťkách 2 - 6 mm.

Optimální podmínky pro obrábění:

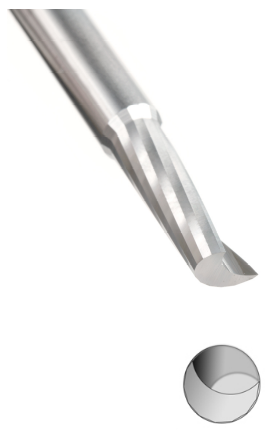

Nástroj: čelní fréza 1 břitá spirálová AMANA O Flute

(stopka 6 mm, řezná kružnice 3.175 mm)

Rychlost posuvu do řezu: 33 mm / s

Hloubka na průchod: 1,5 mm

Otáčky: 16 000 ot/min

Rampa: 25,4 mm hladká (smooth)

Další parametry nástroje ZDE

Důrazně dbejte na precizní upnutí materiálu k pracovnímu stolu případně neváhejte využít systémy vakuového upínání (celopodtlakový pracovní stůl zde) v opačném případě dojde během obrábění k rozvibrování materiálu a následnému téměř okamžitému otupení jeho ostří.

Dbejte na to, aby pod řeznou dráhou nebyla oboustranná lepící páska a aby se na nástroj nepřichytával odfrézovaný materiál. Způsobilo by to natavování plastového jádra obráběného panelu a nadměrné zatěžování nástroje s negativním dopadem na kvalitu řezné hrany a životnost ostří nástroje.

Videoukázka frézování Dibondu na STEPCRAFT2 D.840 a MM-1000 ZDE
