téma dnešního článku věnujeme porovnání nabízených řezacích jednotek, díky kterým svůj CNC systém Stepcraft dokážete naučit jednoduše dělit textilní či pěnové materiály, pryž, koberce, korek, karton, kůži a celou řadu dalších.

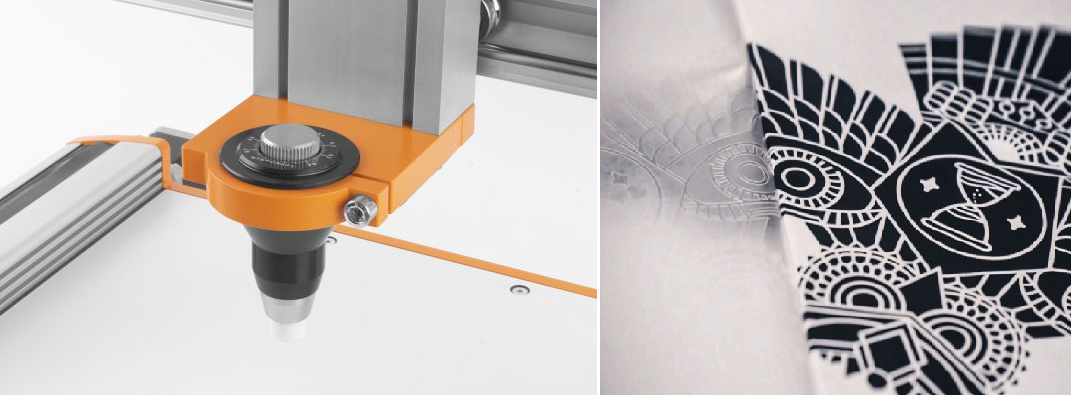

TAŽENÝ NŮŽ
Pro CNC řezání tenkých materiálů - fólií do tl.1,5mm
např. pro řezání vinylu či prořezávání horní vrstvy materiálu - výroba nálepek, řezání fólií..
dostupné čepele: 30°; 45°; 60°
- pasivní pracovní jednotka
- břit ve středu rotace v ose Z (netřeba provádět korekce)
- upínání do příruby D43mm
- nevyžaduje upravený profil UCCNC

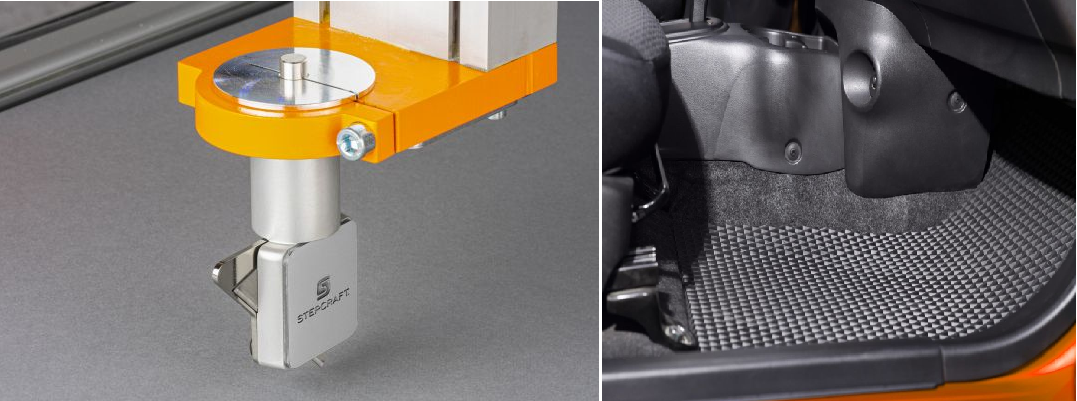

PRŮMYSLOVÝ TAŽENÝ NŮŽ
Pro CNC řezání materiálů do výšky 13-14mm
např. pro řezání koberců, korků pěnových hmot
vhodný pro řezání kontur a jednodušších tvarů
standardní výměnné čepele
- pasivní pracovní jednotka
- břit dle nastavené řezné výšky mimo střed rotace v ose Z (potřeba provádět korekce)
- upínací stopka 8mm
- nevyžaduje upravený profil UCCNC

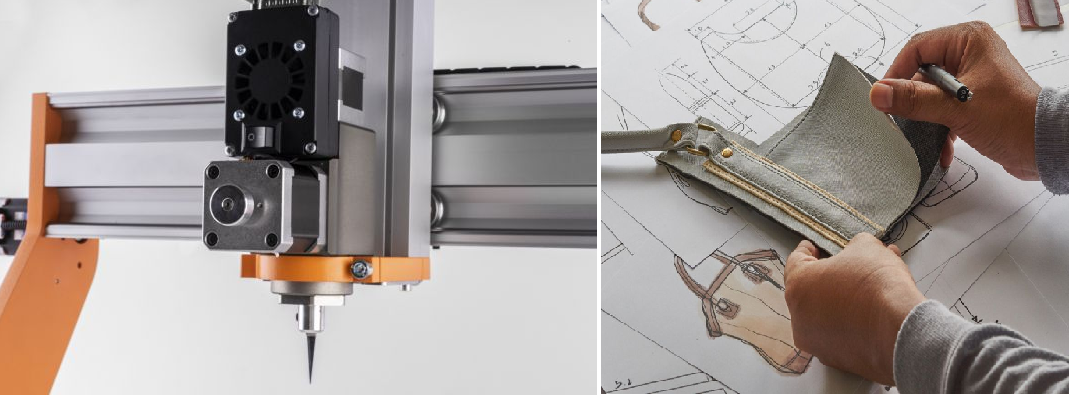

OSCILAČNĚ-TANGENCIÁLNÍ NŮŽ
Pro CNC řezání materiálů do výšky až 90mm
např. pro řezání polystyrenových(XPS/EPS) desek, pěnových materiálů; těsnicích materiálů, lepenky, textilu, kůže, korků, geotextílie,..
vhodný pro řezání kontur i složitých tvarů
čepele s Weldon ploškou (v naší nabídce verze 6mm; 10mm; 15mm; 25mm)
- aktivní pracovní jednotka
- břit ve středu rotace v ose Z (netřeba provádět korekce)
- rotace a oscilace břitu řízena
- upínání do příruby 43mm
- rozšířitelná o rylovací příslušenství (pro přesné ohýbání papíru)
- vyžaduje upravený profil UCCNC
POROVNÁVACÍ TABULKA:
|
|
Tažený nůž |
Průmyslový tažený nůž |
Oscilačně-tangenciální nůž |
|
Nejmenší možný řezný poloměr: |
0,5 - 1 mm |
r ≥ 2 mm, v závislosti na typu materiálu a hloubce řezu |
bez omezení |
|
Nutnost korekce řezné dráhy: |
ne |
ano |
ne |
|
Maximální hloubka řezu: |
1,5 mm |
14 mm |
dle upnuté čepele a užitné pracovní výšky CNC systému(max. do 100 mm) |
|
Vhodné materiály: |
fólie, vinyl, karton |
pěny, pryže, lepenky a kartony, těsnící materiály, koberce, korky, PUR pěny, XPS desky, EPS desky |
pěny, lepenky a kartony, těsnící materiály, koberce, korky, XPS desky, EPS desk(polystyren) PUR pěny, textil, kůže |
|
Řízení orientace čepele: |
ne |
ne |
ano |
|
Oscilace čepele: |
ne |
ne |
ano |
|
Systém upínání pracovní jednotky: |
usazení do příruby 43 mm |
upínací stopka 8mm |
usazení do příruby 43 mm |
|
Motory: |
ne |
ne |
30V |
|
Nastavení hloubky řezu: |
manuální |
manuální + CNC řízené |
CNC řízené |
|
Hmotnost: |
147 g |
126 g |
1008 g |
