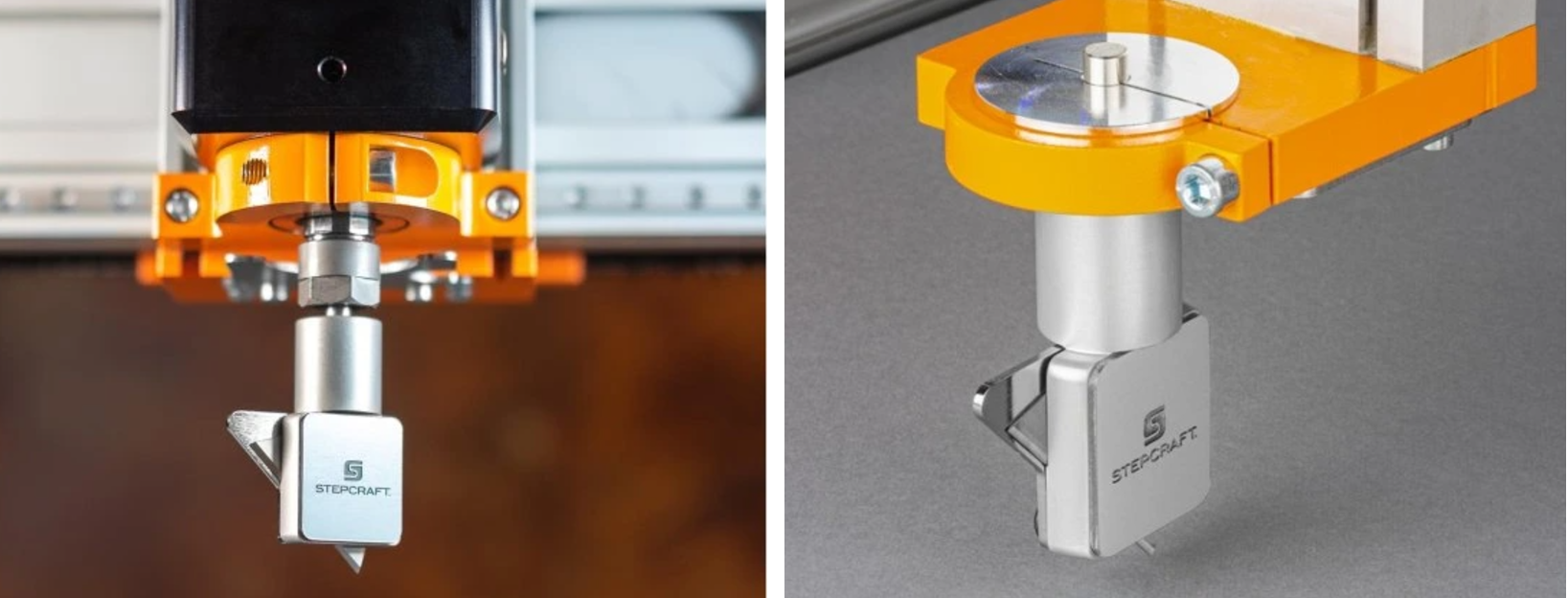

Hledáte spolehlivý nástroj pro přesné řezání měkkých materiálů na vašem CNC stroji? Průmyslový tažený nůž od společnosti STEPCRAFT je právě tím, co potřebujete. Tento profesionální nástroj byl vyvinut speciálně pro CNC aplikace a vyniká svojí přesností a všestranností při řezání široké škály materiálů. Díky své robustní konstrukci zvládne i náročné průmyslové nasazení a stane se nepostradatelnou součástí vaší výroby.
POPIS
1) Upínací stopka
2) Manipulační část
3) Přední kryt
4) Čepel
5) Zadní kryt
VÝMĚNA ČEPELE
1) Odstraňte dva šrouby a sejměte kryt čepele.
2) Vyjměte starou čepel a na její místo vložte novou. Tu vyrovnejte pomocí dorazového čepu.
3) Vraťte kryt čepele na své místo a připevněte jej opět dvěma šrouby.
4) Jednotka průmyslového taženého nože je nyní znovu připravena k použití. Při manipulaci mějte na paměti, že čepel ve spodní části nemá chránič.
5) Upněte pracovní jednotku pomocí upínací stopky do upínací redukce či frézovacího vřetene pomocí 8mm kleštiny.
(v případě intenzivnějšího využití preferujte upínací redukci před upnutím do pracovní jednotky)
DOPORUČENÝ PRACOVNÍ POSTUP
1) Připravte si svůj projekt v některém CAD/CAM softwaru. Popisk gadgetu pro drag knife naleznete v článku zde.
2) Upněte materiál na pracovní stůl stroje. Pro upevnění lze využít například podtlakovou upínku nebo vakuový stůl
3) Upněte jednotku taženého stroje do upínacího adaptéru příp. do pracovní jednotky, přičemž upínací stopka jednotky je 8 mm
Pozn.: Pozor, pracovní jednotku vždy vypínejte mechanickým tlačítkem na jejím těle, či ještě lépe odpojením od elektrické síťě.
4) Proveďte rutinní činnosti po spuštění CNC (Home/Zavedení G-kódu/nastavení pracovního počátku X/Y/Z)
5) Zkontrolujte zda je frézovací jednotka opravdu vypnutá a spusťte pracovní cyklus (START CYCLE)
6) Vyčkejte na dokončení pracovního cyklu
VHODNÉ MATERIÁLY
- Papír a karton
- Vinyl a samolepicí fólie
- Textil a látky
- Kůže a koženka
- Tenké plasty a fólie
- Balicí materiály
- Pěnové materiály
- pryže, neopren, EPdM fólie, gumová těsnění
DOPORUČENÉ ŘEZNÉ PODMÍNKY
Rychlost posuvu:
- Vinyl/fólie: 1000-2000 mm/min
- Papír/karton: 800-1500 mm/min
- Textil: 600-1200 mm/min
- Kůže: 400-800 mm/min
- Pryže 300-600 mm/min
Přítlak:
- Vinyl/fólie: nízký
- Papír/karton: střední
- Textil: střední
- Pryž: střední
- Kůže: vysoký
Důležitá doporučení
1. Vždy začněte s nižší rychlostí a postupně ji zvyšujte podle kvality řezu
2. Neopomeňte vzít v úvahu offset špičky čepele od středu otáčení jednotky
3. Pravidelně kontrolujte ostrost čepele
4. Pro každý materiál používejte vhodný typ čepele
5. Před řezáním proveďte testovací řez na odřezku materiálu
6. Zajistěte dostatečné upnutí materiálu na pracovní plochu
7. Dbejte na správné nastavení hloubky řezu podle tloušťky materiálu
Poznámka: Konkrétní řezné podmínky mohou být upraveny podle specifických požadavků projektu a vlastností zpracovávaného materiálu.
