Žiletková V-drážková fréza AMANA V90° patří mezi nejoblíbenější nástroje pro gravírování, V-carving, grafiku a vytváření složitých log a nápisů. Její hlavní výhodou je vyměnitelný 4x otočný žiletkový břit, který zajišťuje vždy ostré řezné hrany. Existuje však jeden zásadní detail, který rozhoduje o kvalitě výsledku - správné vystředění špičky břitu v ose rotace. V dnešním článku si ukážeme nejjednodušší a zároveň nejpřesnější metodu, jak tento problém elegantně vyřešit.
Proč je vystředění žiletky zcela zásadní?
Při výměně nebo otočení žiletkového břitu může dojít k minimálnímu posunutí špičky mimo osu rotace nástroje. I odchylka pouhých 0,05-0,1 mm se při gravírování projeví jako:
- Nepřesné rozměry vyfrézovaných tvarů
- Nerovnoměrná šířka V-drážek
- Rozmazané hrany u jemných detailů
- Asymetrické výsledky při V-carvingu
- Dvojité čáry u nápisů a log
👉 AMANA V90° - žiletková V-drážková gravírovací fréza v naší nabídce
💡 Klíčové poznání: Problém není v házivosti kleštiny ani v přesnosti těla nástroje - jde výhradně o polohu špičky břitu, která musí být přesně v ose rotace.
Metoda křížového vystředění - zlatý standard
Tato metoda je používána profesionály po celém světě a kombinuje jednoduchost s vysokou přesností. Nevyžaduje žádné speciální měřicí přístroje - stačí vaše CNC a pozorný pohled.
Princip metody:
Vytvoříte referenční kříž (dvě kolmé rysky v osách X a Y) a kontrolujete, zda špička břitu zůstává v průsečíku i po otočení nástroje o 90°. Pokud špička "ujede", víte přesně o kolik a kterým směrem je třeba žiletku posunout.
Výhody:
- Nejvyšší přesnost - špička je přesně definovaná
- Trvalá reference - můžete použít opakovaně
- Okamžitá kontrola - vidíte výsledek hned
Krok 1: Příprava referenčního kříže v CAD/CAM
V našem případě provedeme přípravu v CAD/CAM software Vectric, avšak princip je obecný a lze jej aplikovat v jakémkoliv CAM systému.
- Vytvořte v CAD/CAM referenční kříž (dvě 20 mm dlouhé kolmice X/Y protínající se v bodě X0Y0 )
- Zvolte nástrojovou dráhu Profil (příp. rychlé gravírování) nastavte vhodné řezné parametry a hloubku frézování a zvolte trasování na vektorech
- Vyexportujte nástrojovou dráhu jako G-kód (viz. článek Export nástrojových drah)
💡 Tip: V-drážky frézujte na jeden průchod, vhodná hloubka drážky 0,5-1,5 mm
💡 Tip: V-drážka lze vyfrézovat i jiným V90 (např. Stepcraft V-gravírovací fréza)
Krok 2: Vyfrézování referenčního kříže V-bitem
Postup:
- Připravte kus materiálu min. 30x30 mm (MDF, překližka, DTD)
- Upněte jej na pracovní stůl CNC
- Spusťte CNC a proveďte rutinní úkony (Home All)
- Nastavte pracovní počátek X0 Y0 Z0 na střed horní plochy upnutého materiálu
- Vyfrézujte testovací kříž
💡 Tip: Referenční kříž lze vyfrézovat i bez přípravy v CAD/CAM pomocí příkazů v MDI řádce (ev. pomocí jog menu či pomocí UCR201)
💡 Tip: G-kód pro referenční kříž lze vytvořit i v integrovaném CAM editoru v UCCNC
Krok 3: VÝMĚNA ŽILETKY
Postup:
- Vyjměte nástroj z vřetena
- Povolte aretační šroubek žiletky (obvykle imbusový klíč 1,5 mm)
- Vyjměte stávající žiletku
- Očistěte lože nástroje a upněte novou žiletku (případně stejnou jen potočenou)
- Vycentrujte žiletku a lehce utáhněte aretační šroubek
👉 ŽILETKA PRO AMANA V90° - žiletková V-drážková gravírovací fréza v naší nabídce
👉 ČISTÍCÍ PŘÍPRAVEK STEPCRAFT v naší nabídce
Krok 4: Kontrola vystředění špičky
Nyní přichází klíčová část procesu - kontrola polohy špičky při otočení nástroje.
Postup kontroly:
1. Nastavení výchozí polohy:
- Přesuňte frézu do pracovního počátku X0 a Y0 tak, aby špička V-bitu byla přesně nad středem vyfrézovaného kříže
- Pomalu snižujte osu Z, dokud špička není těsně nad povrchem (cca 0,1-0,2 mm)
- Dolaďte polohu žiletky tak, aby špička přesně seděla na jedné čáře kříže a lehce utáhněte
- Pomocí JOG menu posuňte nástroj podél osy a zkontrolujte polohu žiletky
💡 Tip: Pro lepší viditelnost použijte LED osvětlení nebo lupu. Špička V90° je velmi malá a přesné polohování vyžaduje dobré osvětlení.
2. Otočení nástroje o 90°:
- Přesuňte frézu zpět do pracovního počátku X0 a Y0 tak, aby špička V-bitu byla přesně nad středem vyfrézovaného kříže

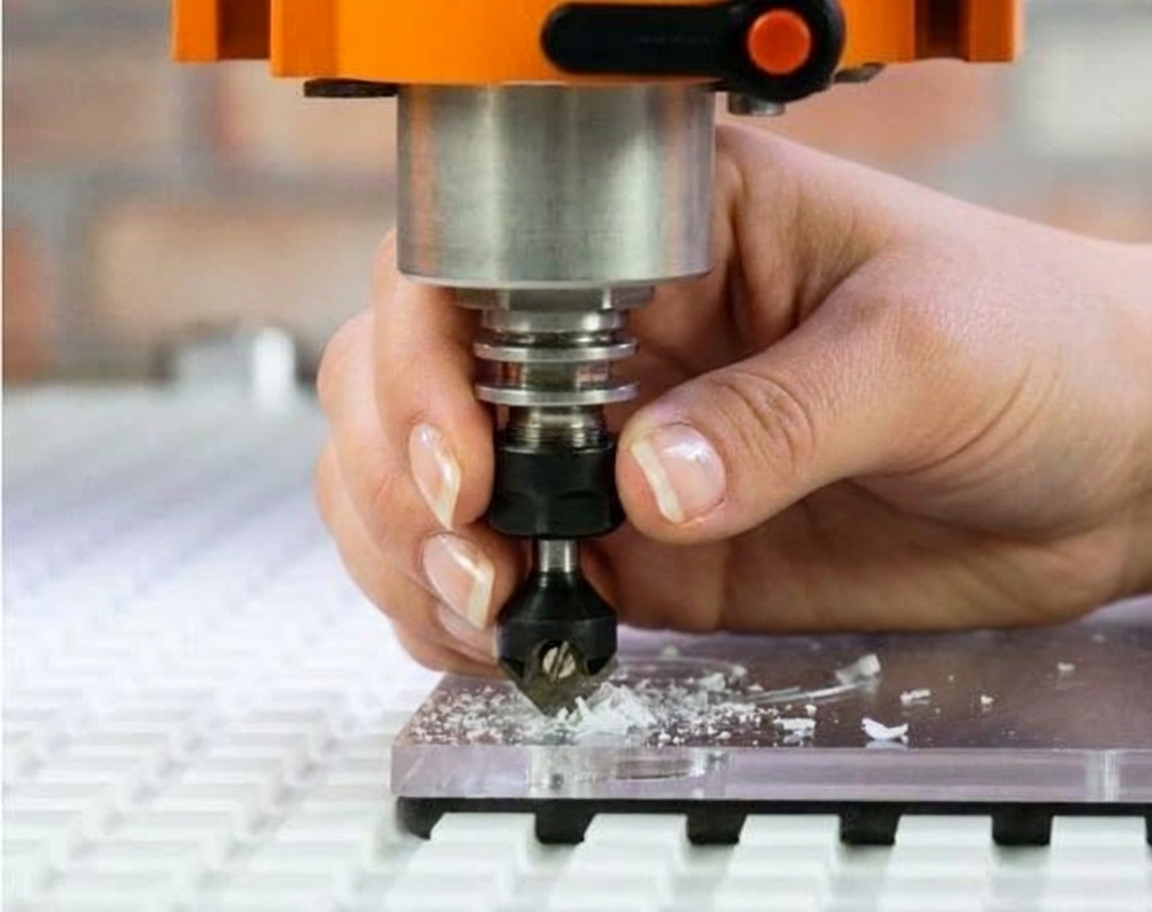

- Ručně otočte nástroj přesně o 90°
- Pomalu snižujte osu Z, dokud špička není těsně nad povrchem (cca 0,1-0,2 mm)
- Dolaďte polohu žiletky tak, aby špička přesně seděla na jedné čáře kříže a lehce utáhněte
- Pomocí JOG menu posuňte nástroj nad drážkou podél osy a zkontrolujte a opravte polohu žiletky
- Dotáhněte šroub držící žiletku
Krok 5: Finální kontrola a test
Po vystředění proveďte závěrečnou kontrolu - škrábací test:
Princip škrábacího testu:
Špičkou nástroje lehce škrábnete do materiálu a pak nástroj ručně otočíte. Pokud je špička vystředěná, vyškrábne tečku. Pokud není vystředěná, vyškrábne kružnici.
Postup škrábacího testu:
1. Připravte měkký materiál - ideální je MDF, měkké dřevo , ..
2. Najeďte špičkou na povrch materiálu
2. Ponořte špičku cca 0,1-0,2mm do materiálu ( tak aby při pohybu jen lehce škrábala plochu materiálu)
3. Ručně otočte nástroj o 360° (celou otáčku)
4. Pozorujte stopu v materiálu
✅ Stopa je tečka (bod):
- Špička je perfektně vystředěná
- Při otáčení zůstává na místě
- Můžete začít pracovat
❌ Stopa je kružnice:
- Špička není vystředěná
- Průměr kružnice = 2x odchylka špičky od osy
- Znovu ručně dolaďte polohu žiletky
Kdy je třeba vystředění opakovat?
Vždy po:
- Výměně žiletky za novou
- Otočení žiletky na novou hranu (4x otočný břit)
- Pádu nebo nárazu nástroje
- Zjištění nepřesností ve výsledcích
Kontrola doporučena:
- Před důležitým projektem - preventivní kontrola
- Po delší odmlce - ověření stability
- Při změně materiálu - některé materiály odhalí nepřesnosti lépe
Závěr
Správné vystředění žiletkového břitu u nástrojů jako je AMANA V90° žiletková fréza je klíčem k profesionálním výsledkům při V-carvingu a jemném gravírování. Metoda křížového vystředění je nejjednodušší, nejpřesnější a nejdostupnější způsob, jak tento úkol zvládnout bez speciálního vybavení.
Klíčové body k zapamatování:
- Špička břitu je to jediné, co záleží - ne házivost kleštiny ani souosost těla
- Křížová metoda poskytuje přesnost ±0,02 mm - více než dost pro V-carving
- Vyfrézovaný kříž je lepší než narýsovaný - přesnější a opakovatelně použitelný
- Trpělivost při doladění se vyplatí - nespěchejte
- Pravidelná kontrola zajistí konzistentní kvalitu výsledků
Postup v kostce:
- ✅ Vytvořte referenční kříž (vyfrézujte nebo narýsujte)
- ✅ Najeďte špičkou do středu kříže
- ✅ Otočte nástroj o 90° a zkontrolujte polohu
- ✅ Pokud špička ujede, dolaďte polohu žiletky
- ✅ Opakujte, dokud špička nezůstává v průsečíku
- Investice, která se mnohonásobně vrátí v kvalitě výsledků!
