Využití aneb k čemu je mi to dobré?
Využití skryté funkce offset dle průměru nástroje v UCCNC umožňuje provádět korekce nástrojové dráhy v ose X a Y dle zadaného korekčního parametru. Tato funkce je velmi užitečná, pokud potřebujete rychle upravit velikost dílců či otvorů které obsahuje váš G-kód a to jednoduše bez nutnosti znovuotevírání CAD/CAM či složitého přepisování celého programu. Můžete tak snadno přizpůsobit výrobu různým požadavkům a ušetřit čas.
KROK 1: Nastavení offsetů v souboru profilu

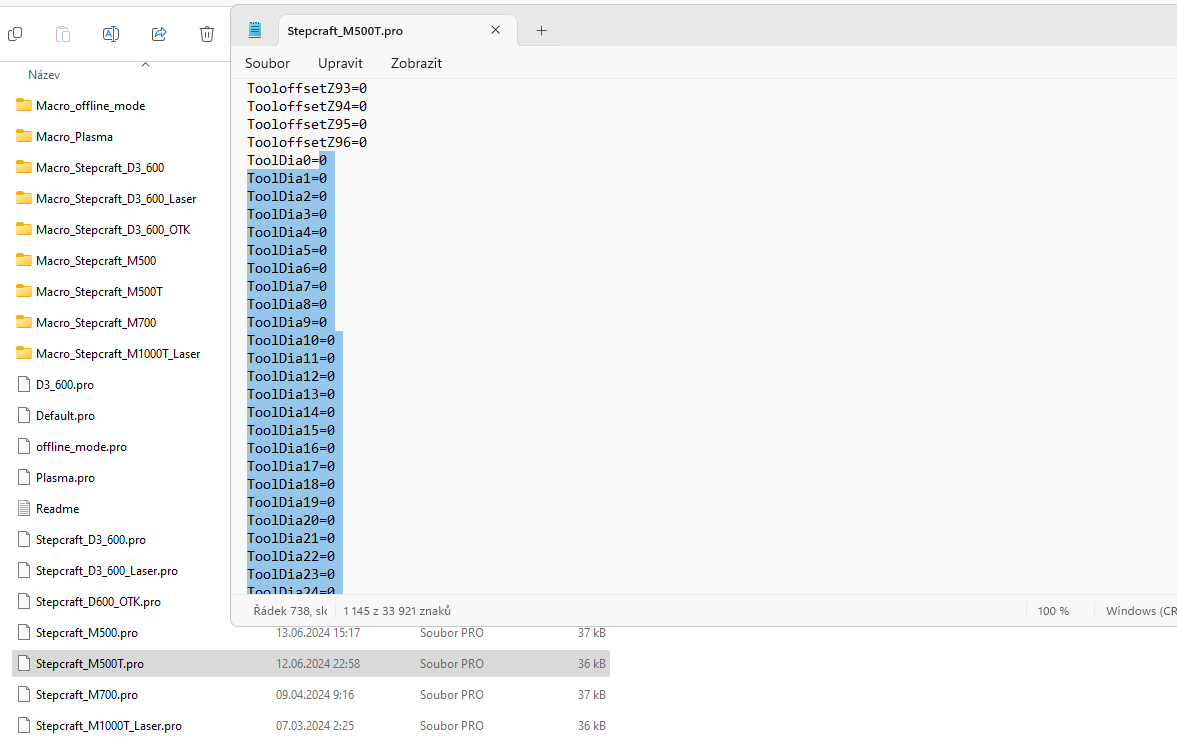

Prvním krokem je nastavení offsetů v souboru profilu. Vzhledem k tomu, že tento parametr není integrován ve standardních UCCNC profilech Stepcraft, je potřeba najít soubor s vaším profilem a manuálně v něm upravit parametry ToolDia1=xx ToolDia2=xx (xx představuje vámi zvolený rozměr v mm).
Pozn.: Soubor vašeho profilu naleznete v UCCNC/Profiles/Stepcraft_váštypstroje.pro
Tip: Pro efektivní využití nastavte parametry ToolDia tak, aby byly jednoduše zapamatovatelné a praktické pro vaši výrobu. Např: ToolDia1=0.1; ToolDia2=0.2; ..ToolDia10=1.0
KROK 2: Spuštění UCCNC a zavedení G-kódu
Spusťte UCCNC, proveďte rutinní činnosti po spuštění a pomocí tlačítka "LOAD FILE" zaveďte váš G-kód.
Pozn.: Podrobně rozepsáno v kapitole 4.-8. v článku Frézování prvního zkušebního vzorku
KROK 3: Editace a uložení upraveného G-kodu

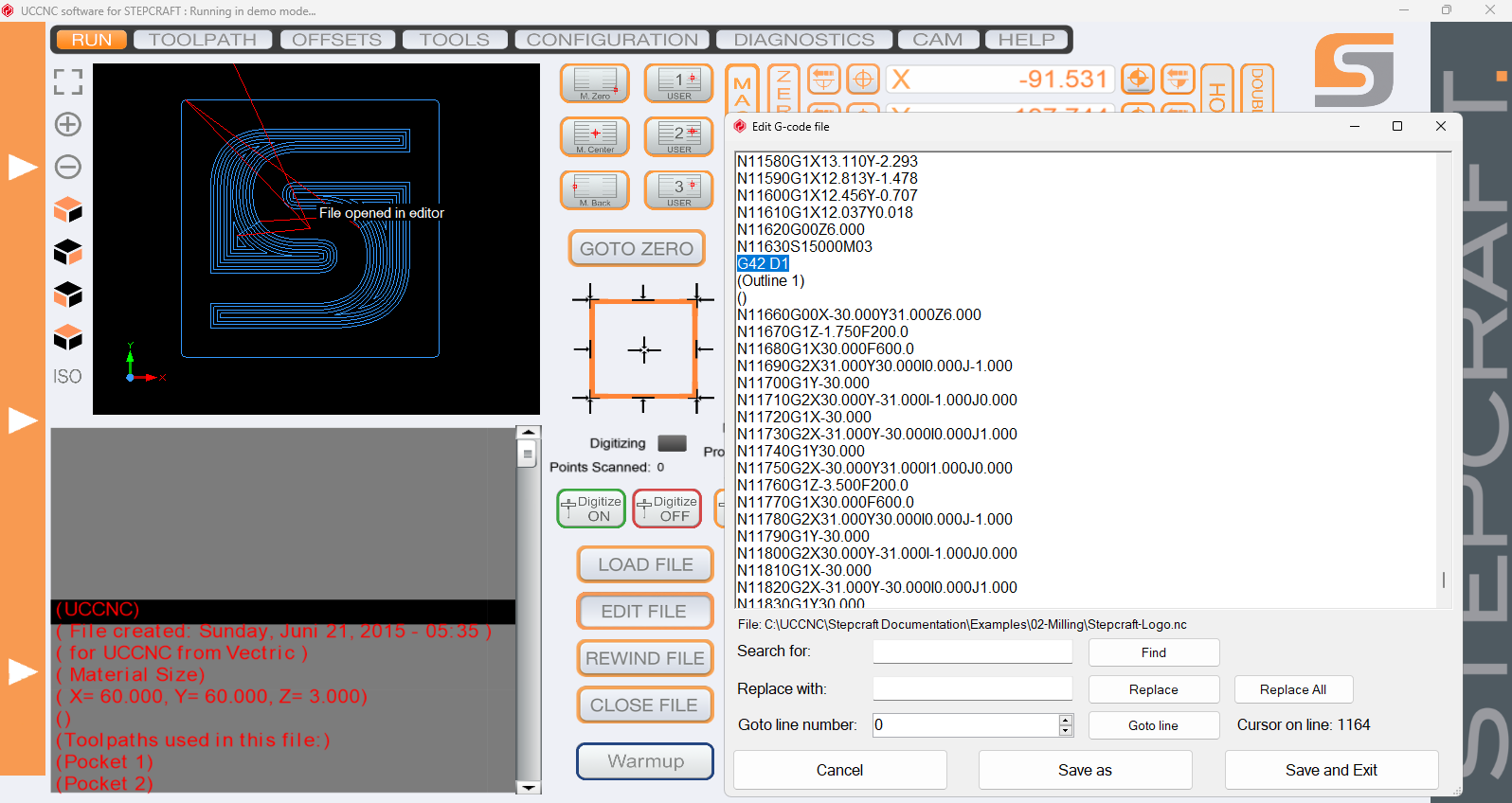

Pomocí tlačítka "EDIT FILE" otevřete editor aktuálně zavedeného G-kódu a zadejte příkaz G42 D1 (D2;D3;D4;D..) Dx zadejte dle rozměru o který chcete odsadit (viz. krok1) dráhu nástroje v g-kódu obsaženou. Pomocí tlačítka "Save and exit" změnu g-kódu aplikujte a uložte.
Pozn.: Pomocí tlačítka "Save as" můžete upravený G-kód uložit jako nový soubor
KROK 4: Spuštění zavedeného programu
Stisknutím tlačítka "Start Cycle" zahajte pracovní cyklus a vyčkejte na jeho úspěšné dokončení
