STEPCRAFT - montáž druhého modulu do switchboxu

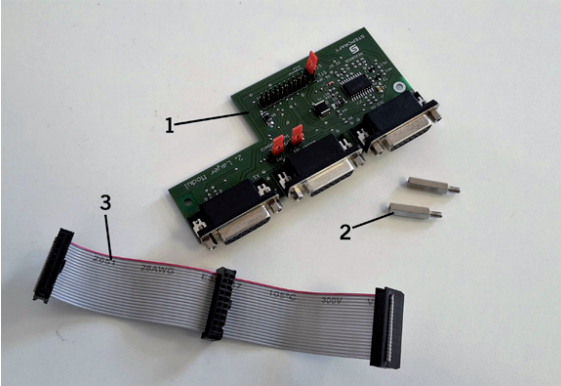

POPIS SOUČÁSTÍ



1. plošný spoj – modul druhé vrstvy

2. distanční vložky

3. plochý datový kabel (IDE kabel)

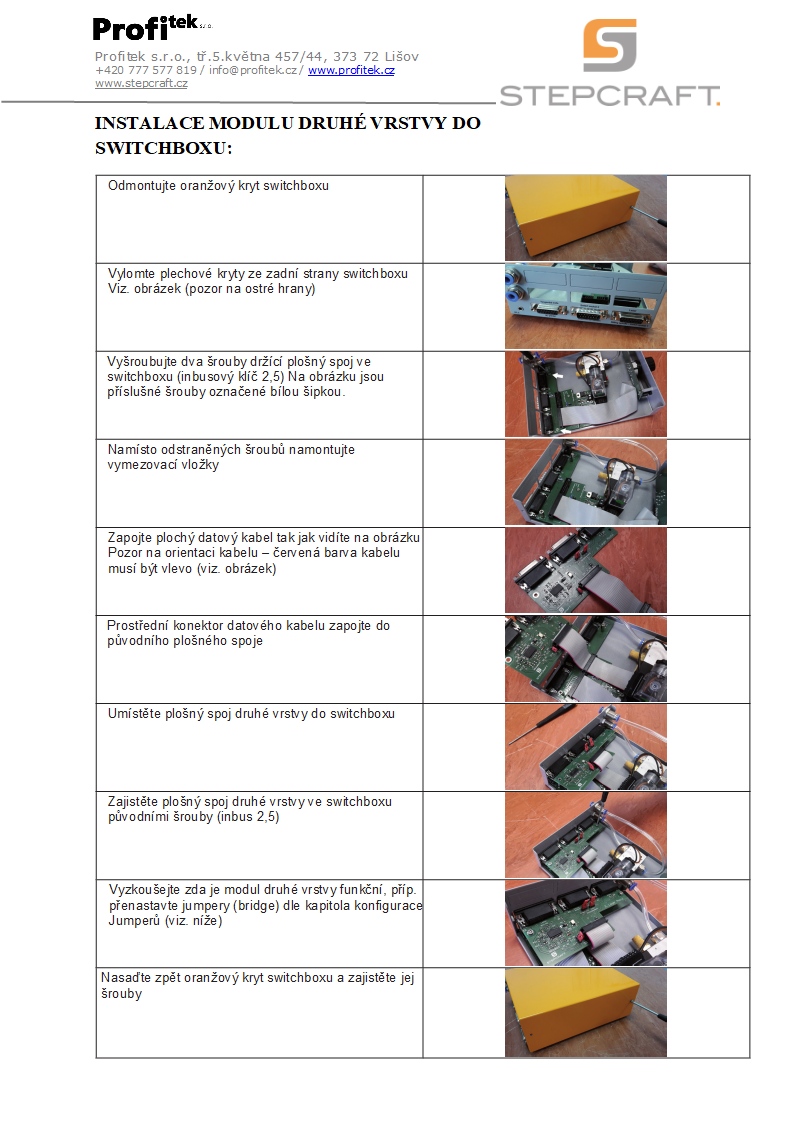

INSTALACE MODULU 2.VRSTVY

2vrstva switchbox

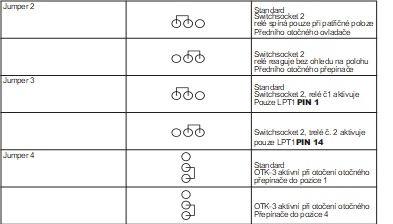

KONFIGURACE JUMPERŮ





TECHNICKÁ SPECIFIKACE



Signální obvod 5 V

Pracovní obvod 19 – 30 V DC (pozor, DL445 vyžaduje 30V)





MOŽNOSTI SWITCHBOXU:



Pozice 1. frézovací jednotka ( MM-1000SC / HF500 / AMB1400 / SE2300 pro ATC)

Pozice 2. jednotka 3D tisku (PH40)

Pozice 3. Laserová gravírovací jednotka (DL445)

Pozice 4. Oscilačně-tangenciální nůž (OTK-3)
